Описание

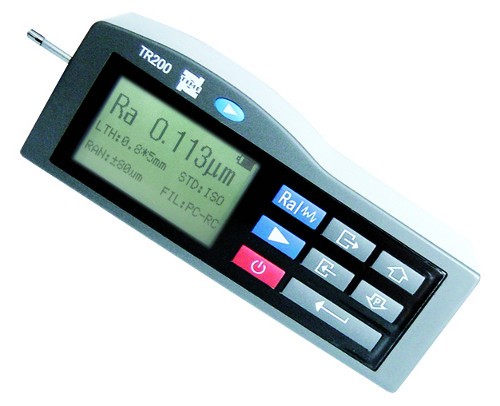

Измеритель TR 200 производит расчёт параметров шероховатости материала поверхности в соответствии с выбранной методикой и осуществляет передачу на жидкокристаллический дисплей графика профиля и всех зарегистрированных параметров.
Тип оборудования: анализатор шероховатости, профилемер, измеритель шероховатости
Метод контроля: контроль шероховатости поверхностей
Страна производитель: КНР, TIME GROUP Inc.
Отличительные особенности профилометра TR 200:
- Удобное программное меню управления измерителем TR 200
- Крупный четкий графический ЖКИ для отображения данных
- Тестирование измерителем шероховатости по 13 параметрам
- Дополнительно комплектуется датчиком для замера параметров пазов/каналов и отверстий в диагностируемом объекте
- Выбор языка интерфейса в меню измерителя: английский, французский, итальянский, немецкий испанский и голландский
- Передача информации на ПК ( принтер TA220S) через порт RS 232
- Электропитание от перезаряжаемого LI-Ion АКБ
- Профиломер соответствует международному стандарту ISO, германскому DIN, стандарту США — ANSI и японскому JIS.
Технические характеристики
Технические характеристики измерителя шероховатости TR 200
|
Измеряемые значения шероховатости по шкалам |
Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, Rs, Rsm, RSk, Rmr, исходный профиль (Р) |
|
Профиль |
Шероховатости ®, кривой Rmr (коэффициент использования материала Mr) |
|
Коэф-ты увеличений профиля |
вертикаль: 200х … 20000х, горизонталь: 20х, 50х, 200х |
|
Размерность |
метрическая, британская |
|
Дискретность |
0.001 мкм |
|
Дисплей измерителя TR 200 |
матричный ЖКИ 128 х 64, подсвечиваемый 50 х 30 мм положение иглы датчика индикация заряда АКБ |
|
Отображение |
отображение параметров шероховатости и профиля поверхности объекта диагностики; вывод информации на печать; автооткл. через 5 мин неактивности с сохранением данных; программная калибровка измерителя |
|
Вывод результатов |
порт RS 232 на ПК (принтер TA220S) |
|
Диапазон значений |
Ra, Rq: 0.01 … 40 мкм |
|
Отсечка шага |
0,25 / 0.8 / 2,5 мм |
|
Оценочная длина по значениям параметров шероховатости |
1 … 5 (выборная) |
|
Длина трассы |
(отсечка 1 — 5) + отсечка 2 |
|
Фильтр измерителя TR 200 |
резистивно-емкостный, фазовая коррекция — резистивно-емкостный, Гауссов, D-P |
|
Датчик |
TS100, индукционный, радиус иглы 5 мкм |
|
Мин. радиус отверстия / макс. глубина |
3 мм/15 мм (датчик TS100) |
|
Электропитание измерителя TR 200 |
перезаряжаемый АКБ Li-Ion |
|
ЗУ |
220В / 110В, 50 Гц, 2.5 ч (зарядка АКБ) |
|
Рабочая температура |
0° … +40°С |
|
ОВ |
< 80% |
|
Температура хранения |
-25° … +60°С |
|
Точность |
класс 3 |
|
Габариты измерителя TR 200 |
141 x 56 x48 мм |
|
Масса измерителя TR 200 |
480 г |
Гарантия на измеритель шероховатости TR200: 12 месяцев (1 год)
Комплект поставки измерителя TR200:
- Блок измерителя TR200
- датчик стандартный TS100
- Образцовая эталонная мера шероховатости
- ЗУ для АКБ
- Отвертка для настройки
- Руководство
- Футляр для транспортировки.
Дополнительная информация:
Измеритель шероховатости TR200 внесен в Госреестр средств измерений Российской Федерации №20666-08
Дополнительно
Состоит из датчика и углового передающего стержня, предназначен для измерения шероховатости поверхности в пазах и кривошипах с минимальной шириной 7,5…
Щуп для измерения шероховатости поверхности в глубоких бороздках или уступах ниже 10мм, прочая функциональность аналогична модели датчика TS100. Для использования…
Щуп для измерения шероховатости поверхности в глубоких бороздках или уступах ниже 3мм, прочая функциональность аналогична модели датчика TS100. Для использования…
