Описание

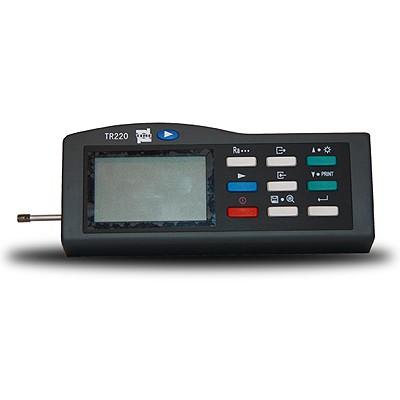

Измеритель шероховатости / профилометр TR 220 — является продолжением модификационного ряда профилометра TR200. Профилометр TR220 компании TIME Group эффективно применяется в широком спектре отраслей промышленности и в научно-исследовательских лабораториях. Измеритель шероховатости поверхности TR 220 имеет отменную точность и высокую степень надежности. Профилометр (измеритель) TR220 — прибор нового поколения, отличается удобством в эксплуатации и простотой обслуживания.
Тип оборудования: профилемер, измеритель шероховатости, профилометр
Метод контроля: контроль шероховатости поверхностей
Страна производитель: КНР, TIME GROUP Inc.
Отличительные особенности измерителя шероховатости TR220:
- Измеритель TR 220 нашел широкое применение на производстве и в исследовательских лабораториях
- Замер значений шероховатости обширного спектра механических деталей и изделий
- Соответствует общепринятым стандартам ISO, DIN, ANSI и JIS
- Замер и отображение большого количества параметров
- Англоязычное меню
- Индикация положения иглы измерительного датчика
- Сохранение и контроль результатов
- Маркировка времени/даты, таймер
- Функция самодиагностики измерителя TR 220
- Графическое отображение полного размаха кривой, от пика к пику
- Процессор цифровой обработки получаемых сигналов.
Технические характеристики
Технические характеристики профилемера TR220:
|
Параметры |
Ra, Rz, Rq, Rt, Rp, Rv, Rz (JIS), R3z, Rmax, RSk, RPc, Rk, Rpk, Rvk,Mr1, Mr2 |
|
Диапазоны |
Ra, Rq: 0.005…40 мкм Rz, Ry, Rt, Rp, Rz(JIS), R3z,Rmax: 0.02…160 мкм RSm, RS: 1мм Rmr: 1…100% (%Rt), RSk: 0…100% |
|
Диапазон значений измерения иглы датчика |
±80 мкм |
|
Дискретность показаний измерителя TR 220 |
0.01 мкм |
|
Фильтр |
RC, PC-RC, GAUSS, D-P |
|
Длина оценки |
0.25 мм, 0.8 мм, 2.5 мм, авто |
|
Количество длин |
1 … 5 (выборная) |
|
Длина измерения |
3 … 7 длин (выборная) |
|
Макс. длина прохода |
17.5 мм/0.71 дюйм |
|
Мин. длина прохода |
1.3 мм/0.05 дюйм |
|
Точность измерителя TR 220 |
x±10% |
|
Повторяемость |
<6% |
|
Угол пера |
90 о |
|
Радиус пера |
5 мкм |
|
ПК порт |
RS232 |
|
Электропитание |
LI-ion АКБ 6 В/800 мА |
|
Рабочая температура |
0-40 Со |
|
ОВ |
<90% |
|
Габариты измерителя TR 220 |
140 х 56 х 48 мм |
|
Масса измерителя TR 220 |
440 г |
Гарантия на измеритель шероховатости TR 220: 12 месяцев (1 год)
Комплект поставки профилометра TR 220:
- Блок измерителя шероховатости TR220
- датчик TS 100
- Эталонная мера шероховатости по Ra
- ЗУ
- Защитный наконечник датчика
- Стальная опора (штатив)
- Отвертка настроечная
- Инструкция
- Сертификат TIME GROUP Inc.
- Гарантийный талон
- Кейс транспортировочный.
Дополнительная информация:
Измеритель шероховатости TR220 внесен в Госреестр средств измерений Российской Федерации №20666-08
