Описание
| Производитель: | Sonel, Польша |
| Гарантия | 3 год |
| Номер в реестре СИ | 71531-18 |

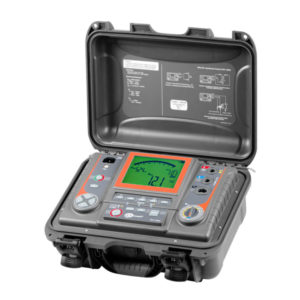

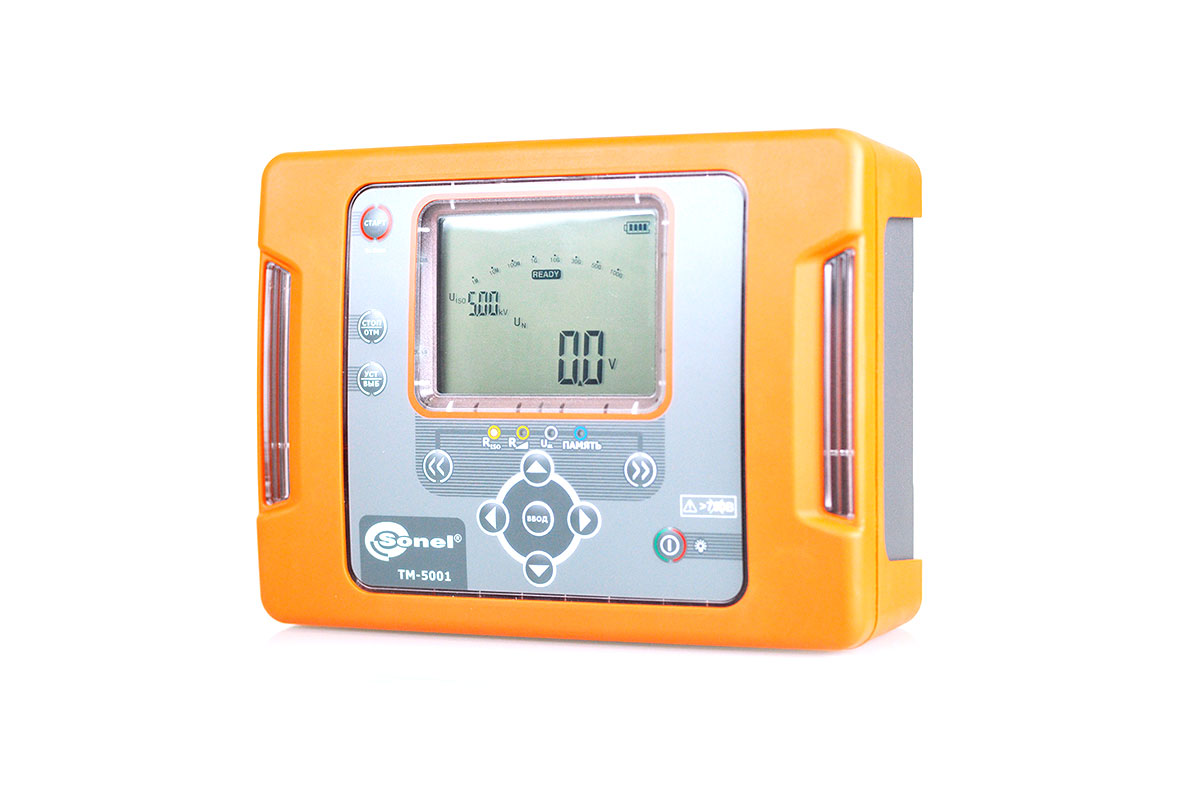

TM-5001 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 5000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки. Функция Ramp test позволяет измерять сопротивления изоляции и напряжения пробоя с шагом до 1 кВ/с.
Аналоговый фильтр прибора подавляет переменную составляющую тока и позволяет выполнить измерения в среде сильных электромагнитных помех
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
ТМ-5001 произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20°C до +50°C. Питание прибора осуществляется от встроенного аккумулятора, сети 220В или автомобильной сети 12 В с помощью дополнительного адаптера.
Функциональные возможности TM-5001
- измерительное напряжение до 5000 В: установка произвольной величины 50…500 В с шагом 50 В и с 500…5000 В с шагом 100 В;
- измерение сопротивления изоляции до 5000 ГОм (5 ТОм);
- вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
- индикация измеряемого сопротивления и тока утечки;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- графический анализ состояния изоляции по трём характеристикам RISO(t), U(t), I(t);
- настройка трёх режимов работы фильтра от помех электромагнитных полей;
- измерение сопротивления изоляции нарастающим напряжением (RampTest) с возможностью регулирования испытательного напряжения и времени;
- измерение напряжения переменного и постоянного тока до 750 В;
- работа прибора от внутреннего аккумулятора, сети 220В и автомобильной сети 12 В («прикуривателя»);
- сохранение результатов измерений в память;
- o передача данных на ПК с использованием USB интерфейса
- совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
- рабочий диапазон температур от -20 °C до +50 °C.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Зажим «Крокодил» изолированный голубой К09 11 кВ | 1 шт. |
| 2 | Зажим «Крокодил» изолированный красный К09 11 кВ | 1 шт. |
| 3 | Зажим «Крокодил» изолированный черный К09 11 кВ | 1 шт. |
| 4 | Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 | 1 шт. |
| 5 | Зонд острый с разъемом «банан» красный 5 кВ | 1 шт. |
| 6 | Зонд острый с разъемом «банан» черный 5 кВ | 1 шт. |
| 7 | Кабель последовательного интерфейса USB | 1 шт. |
| 8 | Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой | 1 шт. |
| 9 | Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный | 1 шт. |
| 10 | Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный | 1 шт. |
| 11 | Футляр M8 | 1 шт. |
Дополнительная комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | CK-1 Симулятор кабеля | 1 шт. |
| 2 | Адаптер автомобильный (12В) | 1 шт. |
| 3 | Комплект измерительных разъемов для фазных и нулевых шин AR-468 | 1 шт. |
| 4 | Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | 1 шт. |
Технические характеристики
- Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
- Сокращение «е.м.р.» означает — единица младшего разряда.
Измерение напряжений переменного/постоянного тока
| Диапазон | Разрешение | Основная погрешность |
| 0…299,9 В | 0,1 В | ± (3 % и.в. + 2 е.м.р.) |
| 300…750 В | 1 В |
- Диапазон частоты: 45…65 Гц
Измерение сопротивления изоляции
Диапазон измерений, согласно ГОСТ IEC 61557-2-2013 RISO min = UISO nom /IISO nom …5 ТОм (IISO nom = 1 мА)
Двухпроводное измерение:
| Диапазон | Разрешение | Основная погрешность |
| 0…999,9 кОм | 0,1 кОм | ± (3 % и.в. + 20 е.м.р.) |
| 1,000…9,999 МОм | 0,001 МОм | |
| 10,00…99,99 МОм | 0,01 МОм | |
| 100,0…999,9 МОм | 0,1 МОм | |
| 1,000…9,999 ГОм | 0,001 ГОм | |
| 10,00…99,99 ГОм | 0,01 ГОм | |
| 100,0…999,9 ГОм | 0,1 ГОм | |
| 1,000…5,000 ТОм | 1 ГОм | ± (4 % и.в. + 50 е.м.р.) |
- Превышение диапазона сигнализируется отображением > xxxx ГОм (где xxxx — это предельное значение для выбранного диапазона).
Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведённой ниже.
| Напряжение | Диапазон измерений |
| до 100 В | 50 ГОм |
| 200…400 В | 100 ГОм |
| 500…900 В | 250 ГОм |
| 1000…2400 В | 500 ГОм |
| 2500 В | 1000 ГОм |
| 5000 В | 5000 ГОм |
Примечание: для значения сопротивления изоляции ниже RISO min точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой:
где:
- RISO min – минимальное сопротивление изоляции, измеряемое без ограничения тока преобразователя;
- UISO nom – номинальное напряжение измерения;
- IISO nom – номинальный ток преобразователя (1 мА).
Измерение тока утечки
| Диапазон | Разрешение | Основная погрешность |
| 0…IL max | милли-, микро-, нано- | Рассчитывается на основании показаний сопротивления |
- IL max – максимальный ток при коротком замыкании проводов, разрешение и размерность вытекают из диапазона измерения сопротивления изоляции.
Измерение сопротивления изоляции в режиме RampTest
| Диапазон | Разрешение | Основная погрешность |
| 0…999,9 кОм | 0,1 кОм | ± (5 % и.в. + 40 е.м.р.) |
| 1,000…9,999 МОм | 0,001 МОм | |
| 10,00…99,99 МОм | 0,01 МОм | |
| 100,0…999,9 МОм | 0,1 МОм | |
| 1,000…9,999 ГОм | 0,001 ГОм | |
| 10,00…99,99 ГОм | 0,01 ГОм | |
| 100,0…999,9 ГОм | 0,1 ГОм | |
| 1,000…4,999 ТОм | 0,001 ТОм |
- Таблица для скорости нарастания измерительного напряжения t £ 5 В/сек.;
- Для скорости нарастания измерительного напряжения t > 5 В/сек. погрешность измерения сопротивления изоляции не определена;
- Для скорости нарастания измерительного напряжения t > 50 В/сек. результат измерения сопротивления изоляции не отображается;
- Измерение возможно для ёмкости объекта не более, чем 1 мкФ.
Измерение напряжения пробоя режиме RampTest
| Диапазон | Разрешение | Выбранное UISO | Основная погрешность |
| 25,0…99,0 В | 0,1 В | £ 600 В | ± (5% и.в. ± 10 е.м.р) |
| 100…600 В | 1 В | £ 600 В | ± (5% и.в. ± 4 е.м.р) |
| 25…999 В | 1 В | > 600 В | ± (5% и.в. ± 5 е.м.р) |
| 1,00…5,00 кВ | 10 В | > 600 В | ± (5% и.в. ± 4 е.м.р) |
- Измерение возможно для ёмкости объекта не более, чем 1 мкФ.
Дополнительные характеристики
| Параметр | Значение |
|---|---|
| Питание | |
| Питание измерителя | — Пакет аккумуляторов SONEL NiMH 9,6 В; 2 Ач — Постоянный ток 11÷14,5 В; 2,5А |
| Категория электробезопасности | CAT IV/600 В |
| Параметры сети источника питания ЗУ | 90…264 В; 50…60 Гц |
| Диапазон температур зарядки аккумулятора в режиме 500 мА | 10…40 °C |
| Время «быстрой зарядки/подзарядки» аккумулятора | 4/10 часов |
| Условия окружающей среды и другие технические данные | |
| Диапазон рабочих температур | -20…40 °C |
| Диапазон температур при хранении | -20…60 °C |
| Влажность | 20…90 % |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) |
IP65 |
| Нормальные условия для поверки | Температура окружающей среды: 23 ± 2 °C Влажность: 40…60 % |
| Размеры | 200 x 150 x 75 мм |
| Масса | около 1,0 кг |
| Дисплей | Сегментный ЖКИ |
| Память для хранения данных | 990 ячеек |
| Высота над уровнем моря | ˂ 2000 м |
| Соответствие | ГОСТ Р МЭК 61557-1-2005 |
| Класс защиты | Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 |
| Электромагнитная совместимость | ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005) |
Дополнительные погрешности
Данные о дополнительной погрешности в основном полезны при использовании измерителя в нестандартных условиях, а также для измерительных лабораторий при поверке.
Дополнительная погрешность согласно ГОСТ IEC 61557-2-2013 (RISO)
| Влияющая величина | Обозначение | Дополнительная погрешность |
| Местоположение | E1 | 0% |
| Напряжение питания | E2 | 0% (не отображается BAT) |
| Температура 0…35°C | E3 | 0,1% ºC |
