Описание
| Производитель: | Sonel, Польша |
| Гарантия | 3 год |
| Номер в реестре СИ | 58907-20 |

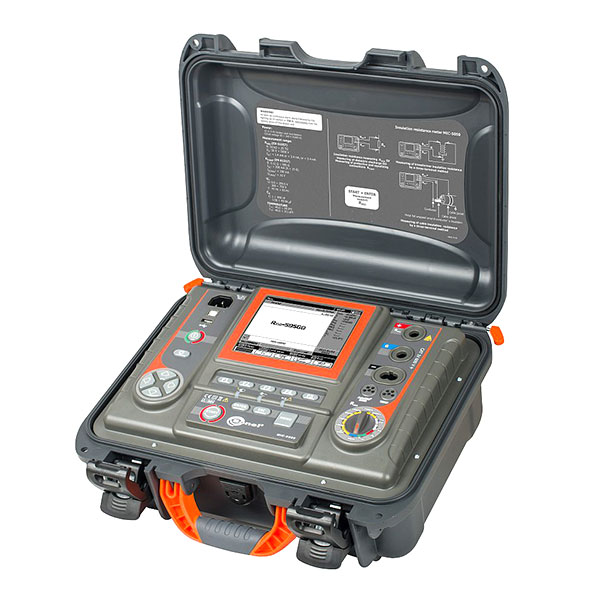

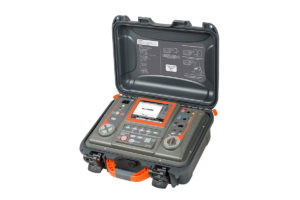

Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).
Функциональные возможности MIC-5005
- Измерение сопротивления электроизоляции RISO до 20 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения — до 99’59 ‘;
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА или 5 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение температуры с использованием дополнительного зонда;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Локализация повреждений (прожиг);
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение сопротивления защитных проводников RCONT током +200 мА (металлосвязь);
- Регулируемые пределы измерения RISOи RCONT;
- Измерение постоянного и переменного напряжения до 750 В;
- Отображение графиков на дисплее в процессе измерения;
- Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков;
- Поддержка опциональной мини Bluetooth клавиатуры;
- Графический дисплей 5,6 дюймов с подсветкой;
- Подсветка клавиатуры;
- Питание от электросети или встроенного аккумулятора;
- Встроенное зарядное устройство.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Кабель последовательного интерфейса USB | 1 шт. |
| 2 | Кабель сетевой стандарта IEC С13 | 1 шт. |
| 3 | Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой | 1 шт. |
| 4 | Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный | 1 шт. |
| 5 | Провод измерительный 3 м экранированный с разъемом «банан» и зажимом «Крокодил» 15 кВ черный | 1 шт. |
| 6 | Футляр L4 | 1 шт. |
Дополнительная комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Адаптер AutoISO-5000 | 1 шт. |
| 2 | Зонд для измерения сопротивления полов и стен PRS-1 | 1 шт. |
| 3 | Комплект измерительных разъемов для фазных и нулевых шин AR-468 | 1 шт. |
| 4 | Провод измерительный с разъемами «банан» 10 кВ голубой 10 м | 1 шт. |
| 5 | Провод измерительный с разъемами «банан» 10 кВ голубой 20 м | 1 шт. |
| 6 | Провод измерительный с разъемами «банан» 10 кВ голубой 5 м | 1 шт. |
| 7 | Провод измерительный с разъемами «банан» 10 кВ красный 10 м | 1 шт. |
| 8 | Провод измерительный с разъемами «банан» 10 кВ красный 20 м | 1 шт. |
| 9 | Провод измерительный с разъемами «банан» 10 кВ красный 5 м | 1 шт. |
| 10 | Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м | 1 шт. |
| 11 | Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м | 1 шт. |
| 12 | Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м | 1 шт. |
| 13 | Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | 1 шт. |
| 14 | Температурный зонд ST-1 | 1 шт. |
| 15 | Футляр L7 | 1 шт. |
Технические характеристики
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».
Измерение сопротивления электроизоляции RISO
Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 20,0 ТОм
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0,0…999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) |
| 1,00…9,99 МОм | 0,01 МОм | |
| 10,0…99,9 МОм | 0,1 МОм | |
| 100…999 МОм | 1 МОм | |
| 1,00…9,99 ГОм | 0,01 ГОм | |
| 10,0…99,9 ГОм | 0,1 ГОм | |
| 100…999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) |
| 1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) |
| 10,0…20,0 ТОм | 0,1 TОм | ± (12,5 % и.в. + 10 е.м. р.) |
Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения
| Напряжение UISO | Измерительный диапазон | Измерительный диапазон с адаптером AutoISO-5000 |
|---|---|---|
| 50 В | 200 ГОм | 20,0 ГОм |
| 100 В | 400 ГОм | 40,0 ГОм |
| 250 В | 1,00 ТОм | 100 ГОм |
| 500 В | 2,00 ТОм | 200 ГОм |
| 1000 В | 4,00 ТОм | 400 ГОм |
| 2500 В | 10,00 ТОм | 400 ГОм |
| 5000 В | 20,0 ТОм | 400 ГОм |
Измерение сопротивления электроизоляции нарастающим напряжением (SV)
| Напряжение UISO | Шаг напряжения |
|---|---|
| 50…1000 В | 25 В |
| 1000…5000 В | 50 В |
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,12…999 Ом
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0…19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
- Напряжение на разомкнутых измерительных проводниках: 4…24 В
- Выходной ток при R<15 Ом: мин. 200 мA (ISC: 200..250 мA)
- Компенсация сопротивления измерительных проводников
- Измерение двунаправленным током
Измерение напряжения постоянного и переменного тока
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0…29,9 В | 0,1 В | ± (2 % и.в. + 20 е.м.р.) |
| 30…299,9 В | 0,1 В | ± (2 % и.в. + 6 е.м.р.) |
| 300…750 В | 1 В | ± (2 % и.в. + 2 е.м.р.) |
- Диапазон частот: от 45 Гц до 65 Гц
Измерение емкости
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 1…999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
| 1,00…49,9 мкФ | 0,01 мкФ |
- Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO
- Для измерительного напряжения ниже 100 В результат не гарантирован
Измерение температуры окружающей среды
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| — 40…+99,9 °С | 1 °С | ± (3 % и.в. + 8 е.м.р.) В РФ не нормируется |
Дополнительные технические характеристики
| Параметр | Значение |
|---|---|
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 600 В (III 1000 В) согласноEN 61010-1 |
| Степень защиты корпуса согласно EN 60529 | IP40 (IP 67 с закрытой крышкой) |
| Питание измерителя | Встроенный гелевый аккумуляторный блок 12 В |
| Температура хранения | –25…+70 °C |
| Температура рабочая | -20..+50 °C |
| Относительная влажность | 20..80 % |
| Высота | До 3000 м |
| Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц |
| Дисплей | ЖК, графический 5,6″ |
| Интерфейс | USB или Bluetooth® |
| Габаритные размеры | 390×310×180 |
| Масса измерителя | около 7 кг |
