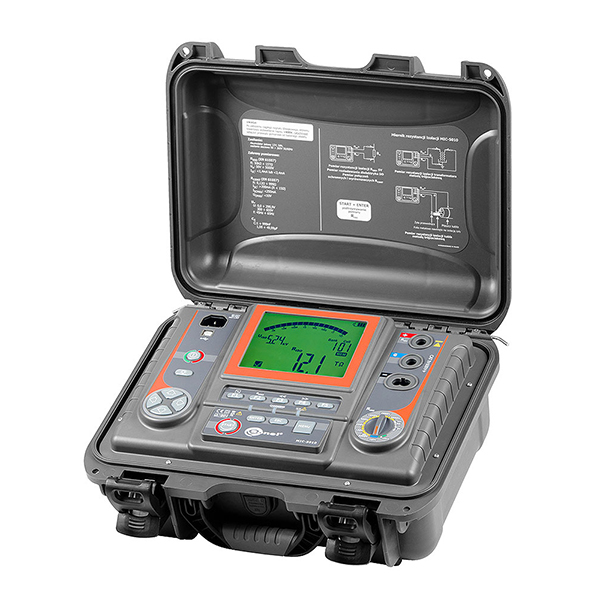

Измеритель параметров электроизоляции Sonel MIC-5010 купить по цене 434280 руб в Перми

Описание

Производитель:	Sonel, Польша
Гарантия	3 год
Номер в реестре СИ	58907-20

Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).

Измерение сопротивления электроизоляции RISO до 15 ТОм;
Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
Установка времени измерения — до 99’59 ‘;
Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
Индикация измерительного напряжения;
Измерительный ток – 1,2 мА или 3 мА;
Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
Защита от объекта измерения находящегося под напряжением;
Измерение емкости в процессе измерения сопротивления электроизоляции;
Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
Измерение коэффициента разряда диэлектриков (DD);
Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
Измерение сопротивления защитных проводников RCONT током +200 мА (металлосвязь);
Регулируемые пределы измерения Riso и RCONT;
Измерение постоянного и переменного напряжения до 600 В;
Встроенная память результатов измерений с возможностью проводной (USB) и беспроводной (радиомодуль OR-1) передачи данных.
Подсветка клавиатуры и дисплея;
Питание от встроенного аккумулятора;
Встроенное зарядное устройство.

Комплектация

№	Наименование	Количество
1	MIC-5010 — измеритель параметров электроизоляции	1 шт.
2	Зажим «Крокодил» изолированный голубой К09 11 кВ	1 шт.
3	Зажим «Крокодил» изолированный красный К09 11 кВ	1 шт.
4	Зажим «Крокодил» изолированный черный К09 11 кВ	1 шт.
5	Зонд острый с разъемом «банан» красный	1 шт.
6	Зонд острый с разъемом «банан» черный	1 шт.
7	Кабель последовательного интерфейса USB	1 шт.
8	Кабель сетевой стандарта IEC С13	1 шт.
9	Провод измерительный 3 м с разъёмом «банан» 10 кВ красный	1 шт.
10	Провод измерительный 3 м с разъёмом «банан» 10 кВ голубой	1 шт.
11	Провод измерительный 3 м экранированный с разъёмом «банан» 10 кВ чёрный	1 шт.
12	Ремень для переноски W1	1 шт.
13	Футляр L4	1 шт.

Технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».

Измерение сопротивления электроизоляции RISO Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм
Диапазон отображения	Разрешение	Основная погрешность
0,0…999 кОм	1 кОм	± (3 % и.в. + 10 е.м.р.)
1,00…9,99 МОм	0,01 МОм
10,0…99,9 МОм	0,1 МОм
100…999 МОм	1 МОм
1,00…9,99 ГОм	0,01 ГОм
10,0…99,9 ГОм	0,1 ГОм
100…999 ГОм	1 ГОм	± (3,5 % и.в. + 10 е.м.р.)
1,00…9,99 ТОм	0,01 TОм	± (7,5 % и.в. + 10 е.м.р.)
10,0…15,0 ТОм	0,1 TОм	± (10 % и.в. + 10 е.м.р.)

Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения
Напряжение UISO	Измерительный диапазон
250 В	500 ГОм
500 В	1,00 ТОм
1000 В	2,00 ТОм
2500 В	5,00 ТОм
5000 В	15,0 ТОм

Измерение сопротивления электроизоляции нарастающим напряжением (SV)
Целевое напряжение UISO	Последовательность измерительного напряжения
1 кВ	200, 400, 600, 800, 1000 В
2,5 кВ	0,5; 1; 1,5; 2; 2,5 кВ
5 кВ	1, 2, 3, 4, 5 кВ

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА Диапазон измерения согласно IEC 61557-4: 0,12…999 Ом
Диапазон отображения	Разрешение	Основная погрешность
0…19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0…199,9 Ом	0,1 Ом	±(2% и.в. + 3 е.м.р.)
200…999 Ом	1 Ом	±(4% и.в. + 3 е.м.р.)

Напряжение на разомкнутых измерительных проводниках: 4…24 В.
Выходной ток при R < 15 Ом: мин. 200 мA (ISC: 200..250 мA).
Компенсация сопротивления измерительных проводников.
Измерение двунаправленным током.

Измерение напряжения постоянного и переменного тока
Диапазон	Разрешение	Основная погрешность
0…29,9 В	0,1 В	± (2 % и. в. + 20 е.м.р.)
30…299,9 В	0,1 В	± (2 % и. в. + 6 е.м.р.)
300…600 В	1 В	± (2 % и. в. + 2 е.м.р.)

Диапазон частот: от 45 Гц до 65 Гц

Измерение емкости
Диапазон отображения	Разрешение	Основная погрешность
1…999 нФ	1 нФ	± (5 % и.в. + 5 е.м.р.)
1,00…49,9 мкФ	0,01 мкФ	± (5 % и.в. + 5 е.м.р.)

Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO.
Для измерительного напряжения ниже 100 В результат не гарантирован.

Дополнительные технические характеристики
Класс изоляции	двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности	IV 600 В (III 1000 В) согласноEN 61010-1
Степень защиты корпуса согласно EN 60529	IP54 (IP 67 с закрытой крышкой
Питание измерителя	Встроенный гелевый аккумуляторный блок 12 В
Температура хранения	–25…+70 °C
Температура рабочая	-20..+50 °C
Относительная влажность	20..80 %
Высота	До 3000 м
Питание зарядного устройства	Электросеть 90..260 В / 50..60 Гц
Дисплей	ЖК, сегментированный 5,6″
Интерфейс	USB или беспроводной интерфейс OR-1
Габаритные размеры	390×310×170
Масса измерителя	около 7 кг
