Описание
| Производитель: |
Sonel, Польша |
| Гарантия |
3 год |
| Номер в реестре СИ |
58907-20 |

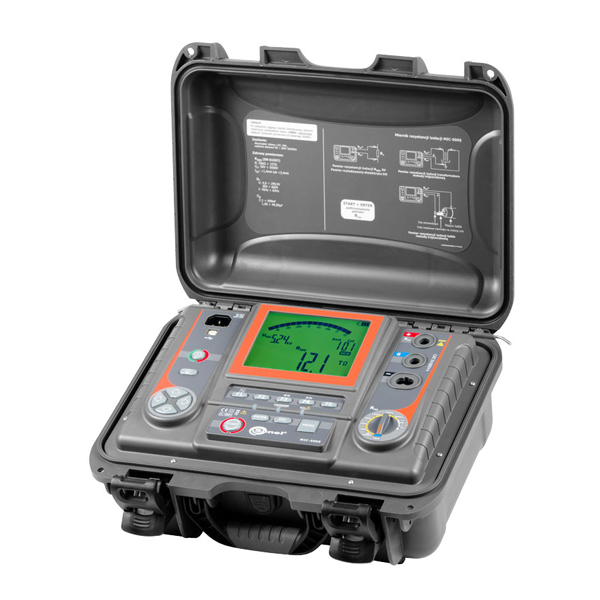

Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).
Функциональные возможности MIC-5005
- Измерение сопротивления электроизоляции RISO до 15 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения — до 99’59 ‘;
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение постоянного и переменного напряжения до 600 В;
- Встроенная память результатов измерений с возможностью проводной (USB) и беспроводной (радиомодуль OR-1) передачи данных.
- Подсветка дисплея;
- Питание от встроенного аккумулятора;
- Встроенное зарядное устройство.
Комплектация
| № |
Наименование |
Количество |
| 1 |
MIC-5005 — измеритель параметров электроизоляции |
1 шт. |
| 2 |
Зажим «Крокодил» изолированный голубой К09 11 кВ |
1 шт. |
| 3 |
Зажим «Крокодил» изолированный красный К09 11 кВ |
1 шт. |
| 4 |
Зажим «Крокодил» изолированный черный К09 11 кВ |
1 шт. |
| 5 |
Зонд острый с разъемом «банан» красный 11 кВ |
1 шт. |
| 6 |
Зонд острый с разъемом «банан» черный 11 кВ |
1 шт. |
| 7 |
Кабель последовательного интерфейса USB |
1 шт. |
| 8 |
Кабель сетевой стандарта IEC |
1 шт. |
| 9 |
Провод измерительный с разъемами «банан» 10 кВ красный 1,8 м |
1 шт. |
| 10 |
Провод измерительный с разъемами «банан» 10 кВ синий 1,8 м |
1 шт. |
| 11 |
Провод измерительный с разъемами «банан» экранированный 10 кВ черный 1,8 м |
1 шт. |
| 12 |
Ремень для переноски W1 |
1 шт. |
| 13 |
Футляр L4 |
1 шт. |
Технические характеристики
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина».
Измерение сопротивления электроизоляции RISO
Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм |
| Диапазон отображения |
Разрешение |
Основная погрешность |
| 0,0…999 кОм |
1 кОм |
± (3 % и.в. + 10 е.м.р.) |
| 1,00…9,99 МОм |
0,01 МОм |
| 10,0…99,9 МОм |
0,1 МОм |
| 100…999 МОм |
1 МОм |
| 1,00…9,99 ГОм |
0,01 ГОм |
| 10,0…99,9 ГОм |
0,1 ГОм |
| 100…999 ГОм |
1 ГОм |
± (3,5 % и.в. + 10 е.м.р.) |
| 1,00…9,99 ТОм |
0,01 TОм |
± (7,5 % и.в. + 10 е.м.р.) |
| 10,0…15,0 ТОм |
0,1 TОм |
± (10 % и.в. + 10 е.м.р.) |
| Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения |
| Напряжение UISO |
Измерительный диапазон |
| 250 В |
500 ГОм |
| 500 В |
1,00 ТОм |
| 1000 В |
2,00 ТОм |
| 2500 В |
5,00 ТОм |
| 5000 В |
15,0 ТОм |
| Измерение сопротивления электроизоляции нарастающим напряжением (SV) |
| Целевое напряжение UISO |
Последовательность измерительного напряжения |
| 1 кВ |
200, 400, 600, 800, 1000 В |
| 2,5 кВ |
0,5; 1; 1,5; 2; 2,5 кВ |
| 5 кВ |
1, 2, 3, 4, 5 кВ |
| Измерение напряжения постоянного и переменного тока |
| Диапазон |
Разрешение |
Основная погрешность |
| 0…29,9 В |
0,1 В |
± (2 % и. в. + 20 е.м.р.) |
| 30…299,9 В |
0,1 В |
± (2 % и. в. + 6 е.м.р.) |
| 300…600 В |
1 В |
± (2 % и. в. + 2 е.м.р.) |
Диапазон частот: от 45 Гц до 65 Гц
| Измерение емкости |
| Диапазон отображения |
Разрешение |
Основная погрешность |
| 1…999 нФ |
1 нФ |
± (5 % и.в. + 5 е.м.р.) |
| 1,00…49,9 мкФ |
0,01 мкФ |
Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO.
Для измерительного напряжения ниже 100 В результат не гарантирован.
| Дополнительные технические характеристики |
| Класс изоляции |
двойная, согласно EN 61010-1 и IEC 61557 |
| Категория безопасности |
IV 600 В (III 1000 В) согласноEN 61010-1 |
| Степень защиты корпуса согласно EN 60529 |
IP54 (IP 67 с закрытой крышкой |
| Питание измерителя |
Встроенный гелевый аккумуляторный блок 12 В |
| Температура хранения |
–25…+70 °C |
| Температура рабочая |
-20..+50 °C |
| Относительная влажность |
20..80 % |
| Высота |
До 3000 м |
| Питание зарядного устройства |
Электросеть 90..260 В / 50..60 Гц |
| Дисплей |
ЖК, сегментированный 5,6″ |
| Интерфейс |
USB или беспроводной интерфейс OR-1 |
| Габаритные размеры |
390×310×170 |
| Масса измерителя |
около 7 кг |
