Описание
| Производитель: | Россия |
| Номер реестра СИ: | 37582-08 |
| Гарантия | 18 месяцев |

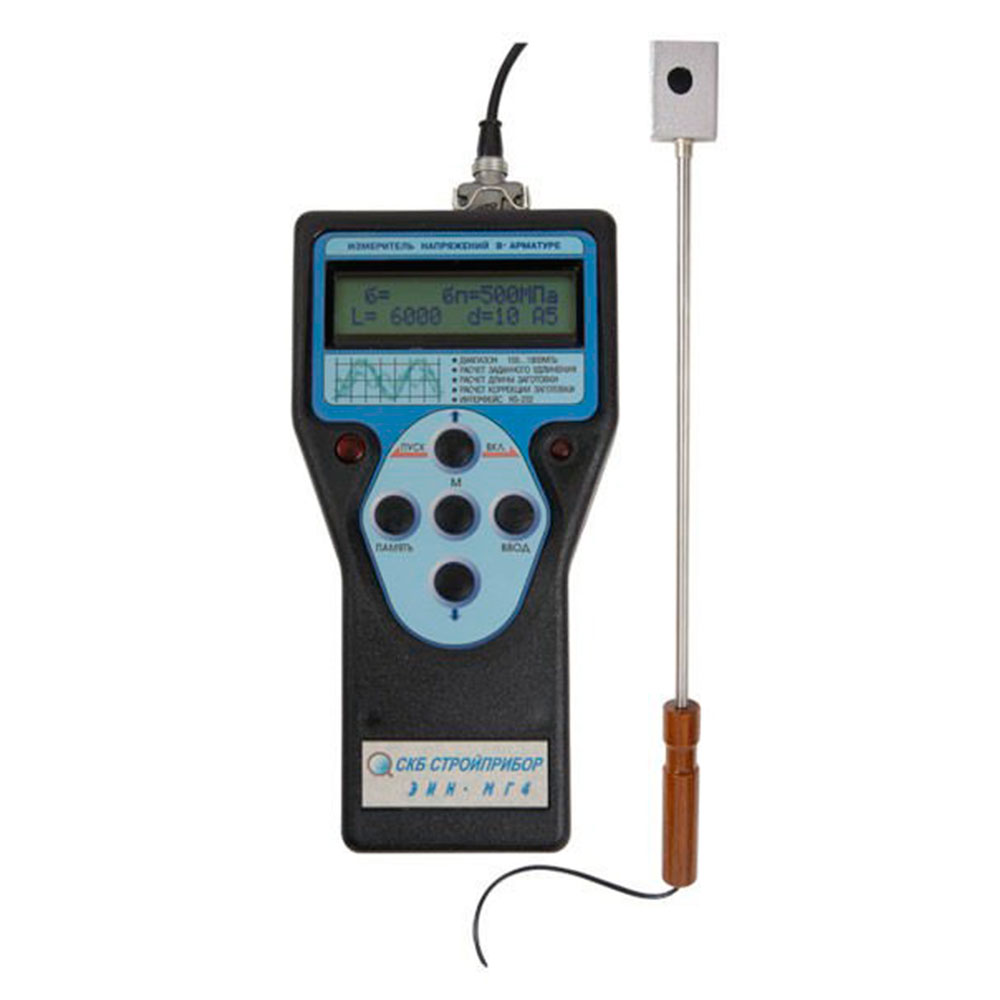

Измеритель напряжений ЭИН-МГ4 предназначен для оперативного производственного контроля предварительных напряжений в стержневой, проволочной и канатной арматуре железобетонных конструкций частотным методом по ГОСТ 22362.
В отличие от аналогов прибор ЭИН-МГ4 имеет функции автоматического выполнения технологических расчетов:
- заданного удлинения арматуры,
- длины арматурной заготовки,
- корректировки расстояния между анкерными головками (временными анкерами).
Для пользователей, производящих несколько типов предварительно напряженных железобетонных конструкций, предусмотрена возможность установки и запоминания пяти комбинаций исходных данных (расстояние между упорами форм, диаметр и класс арматуры, проектное напряжение в арматуре).
Измеритель напряжений снабжен энергонезависимой памятью результатов измерений и эффективным двухкаскадным цифровым фильтром, обеспечивающим подавление электромагнитных помех и помех гармонического состава колебаний арматуры.
В процессе измерений прибор автоматически производит несколько замеров частоты колебаний арматуры сравнивая их между собой, отбирает достоверное значение и преобразует его в механическое напряжение в соответствии с алгоритмом вычислений.
Индикация результата измерения — цифровая, в МПа. Прибор имеет режим тест-контроля.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок | 1 шт. |
| 2 | Датчик | 1 шт. |
| 3 | Сумка | 1 шт. |
| 4 | Блок поверки | 1 шт. |
| 5 | Руководство по эксплуатации | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Наименование характеристик | ЭИН-МГ4 |
| Диапазон измеряемых напряжений, МПа | 100…1800 |
| Диапазон контролируемых диаметров арматуры, мм | 3…32 |
| Диапазон контролируемых длин арматуры, м | 3…18 |
| Диапазон измерений частоты синусоидальных колебаний, Гц | 6…90 |
| Основная относительная погрешность измерения частоты синусоидальных колебаний, % | ±0,4 |
| Относительная погрешность вычислительного устройства, % | ±0,5 |
| Время одного цикла измерения, с | 2…5 |
| Питание от батареи типа «Корунд» (6LR61), В | 6…9 |
| Габаритные размеры, мм | 177х90х30 |
| Масса с датчиком, не более, кг | 0,5 |
