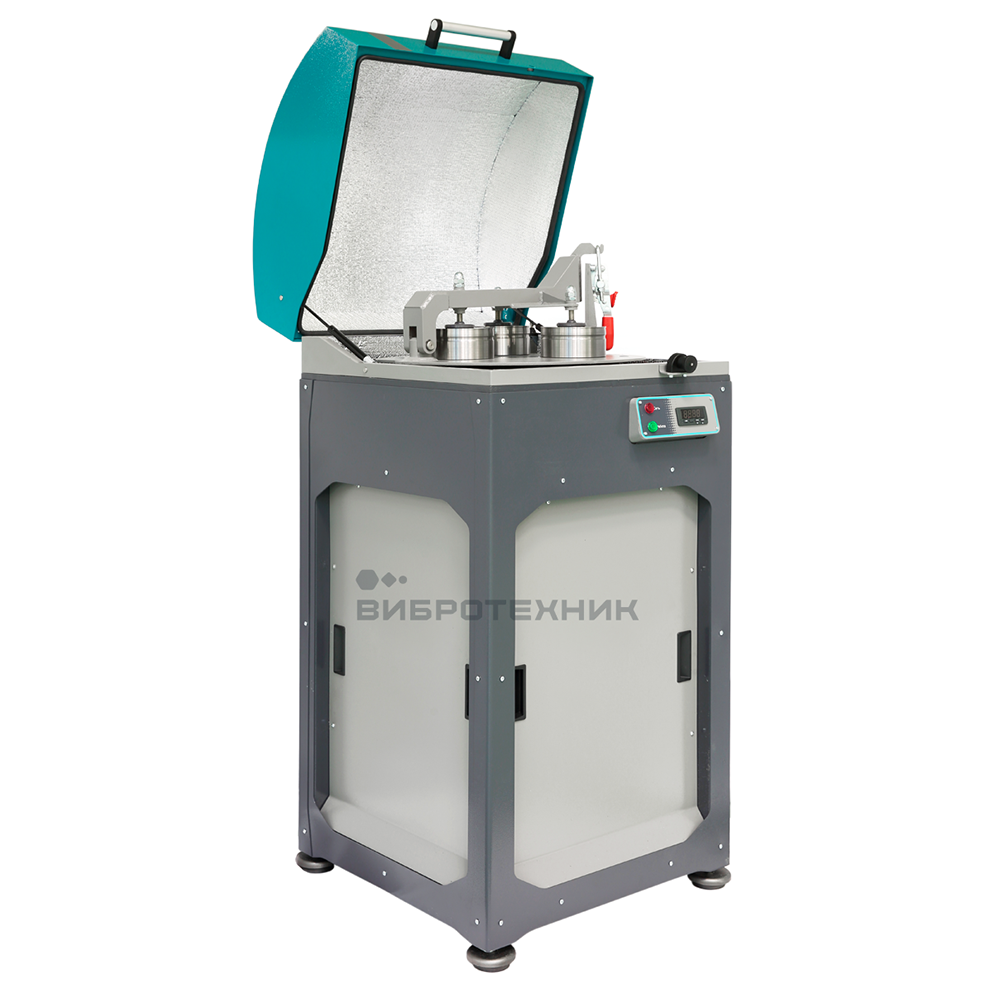

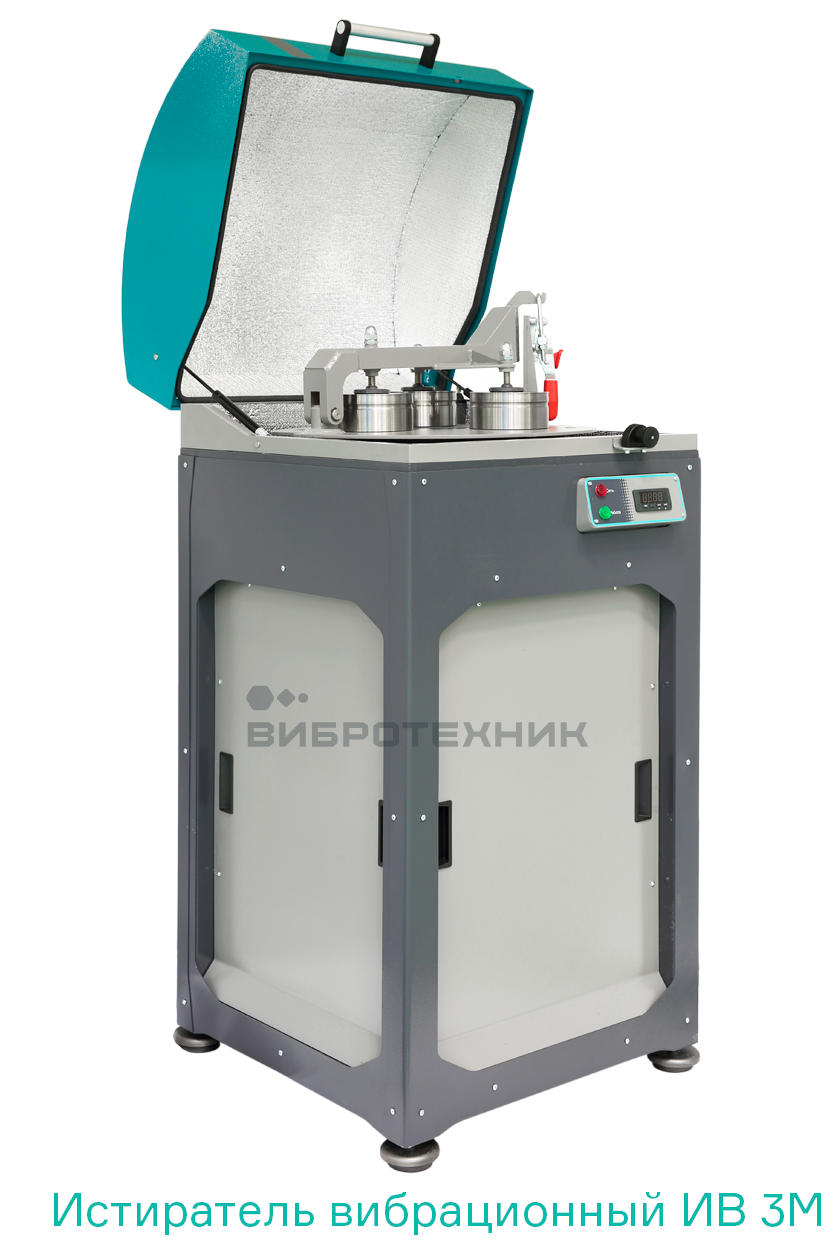

Истиратель вибрационный ИВ 3M

Описание

В истирателе вибрационном измельчение происходит за счет истирания – одновременной деформации сжатия и сдвига. Крупность измельченного материала зависит от времени работы истирателя, от физических свойств материала, от объема загрузки чаш, а также от материала чаш.

В состав истирателя вибрационного входят: рама с установленным на ней электродвигателем, дебаланс в сборе с платформой, кардан, установленное на платформе прижимное устройство и чаши в сборе. Для ограничения доступа к внутренним компонентам истирателя вибрационного, а также для снижения уровня шума во время работы, на раме установлены внешние панели со звукоизоляционными накладками. Платформа установлена на раме через пружины с резиновыми втулками. 3 чаши в сборе, состоящие из крышки, кольца, ролика и непосредственно чаши, устанавливаются на платформу и фиксируются на ней прижимным устройством с латчером.

Крышка, смонтированная на плите, предназначена для звукоизоляции и ограничения доступа к колеблющимся частям истирателя и оснащена концевым микровыключателем для предотвращения подачи питания на электродвигатель при открытой крышке.

Особенности

ЭФФЕКТИВНОЕ ИЗМЕЛЬЧЕНИЕ

Характер колебаний платформы обеспечивает обкатку ролика по кольцу, а также обкатку кольца по внутренней стенке чаши. Форма мелющих органов стимулирует циркуляцию материала внутри чаши. Амплитуда колебаний платформы 10 мм обеспечивает высокую производительность измельчения.

УДОБСТВО ЭКСПЛУАТАЦИИ

Откидная крышка для быстрого доступа к чашам. Быстрозажимное устройство крепления с регулировкой усилия поджатия чаш.

ЭФФЕКТИВНАЯ ШУМОИЗОЛЯЦИЯ

Шумоизоляционный материал на внутренней стороне крышки и по всей внутренней поверхности рамы.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск с открытой крышкой.

КАРДАННЫЙ ВАЛ

Приводной карданный вал с высоким ресурсом передает вращающий момент от электродвигателя к дебалансу платформы.

ИЗМЕЛЬЧЕНИЕ 3 ПРОБ ОДНОВРЕМЕННО

В ИВ 3М можно использовать как чаши объемом 20-50 см³ (V 400), так и чаши объемом 70-200 см3 (V 900). Установленные на платформу чаши должны иметь равный объем.

Одновременно в трех чашах одного объема возможно измельчение либо трех различных проб объемом 20-200 см³ каждая, в зависимости от объема установленных чаш, либо одной пробы общим объемом до 600 см³.

Возможна одновременная работа с чашами одного объема из различных материалов (инструментальная сталь, нержавеющая сталь, карбид вольфрама или диоксид циркония).

ВСТРОЕННЫЙ ТАЙМЕР

Таймер, расположенный на раме ИВ 3М, позволяет задавать время работы и осуществляет автоматическую остановку истирателя.

КАЧЕСТВЕННЫЕ РАБОЧИЕ ОРГАНЫ

Чаши могут быть изготовлены из закаленной инструментальной стали ХВГ, нержавеющей стали 40Х13, карбида вольфрама или диоксида циркония.

Полировка чаши, крышки, кольца и ролика практически исключает заражение пробы частицами предыдущих проб.

ИЗМЕЛЬЧЕНИЕ БЕЗ НАМОЛА

Применение чаш из диоксида циркония или карбида вольфрама исключает намол железа при пробоподготовке.

Отрасли применения:

• Горнодобывающая
• Металлургическая
• Строительная
• Химическая
• Фармацевтическая
