Искор-559КДМ — корреляционный течеискатель

В наличии

Узнать цену

Искор-559КДМ — комплект для обнаружения утечек и трассировки подземных коммуникаций, включая неметаллические трубопроводы. Поддерживает корреляционный и акустический методы, диагностику запорной арматуры и сохранение координат GPS/ГЛОНАСС.

В комплект входят корреляционный приёмник, трассопоисковые приёмники и генератор. Длина диагностируемого участка трубопровода — от 10 до 1000 м.

Задать вопрос
Поделиться

Технические характеристики

Элементы питания	11…14 В, 22…28 В, 4 элемента тип «С», 4…7 В, аккумуляторы «тип АА» 1,2 В 4 шт., внешний аккумулятор, внешний аккумулятор (Power Bank — опция), встроенные Li-Ion аккумуляторы, два свинцово-кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач, напряжение 4…7 В, одна батарея 9 В (тип Е, корунд) или аккумулятор, от приемника, щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.
Время непрерывной работы	20 часов, не менее 20 часов, не менее 5 ч, не менее 6, не менее 8
Длина участка трубопровода	10…1000 м
Диаметр трубопровода, мм	25…1700
Давление в трубопроводе, атм	не менее 1,5
Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см (от 500 до 1000 м)	не более ±15
Время построения корреляционной функции при усреднении по 60 измерениям (от 500 до 1000 м), мин	не более 4.5
Фильтр нижних частот, кГц	1.0; 1.5; 2.2
Фильтр верхних частот, кГц	0.3; 0.4; 0.5
Цифровой фильтр, Гц	от 65 до 4500
Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м	не менее 500
Дисплей	графический, TFT, 320х480 точек
Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час	не более 6
Средняя наработка на отказ, час	не менее 2000
Класс защиты от внешних воздействий (акустического датчика АДК-305)	IP65
Класс защиты от внешних воздействий (предусилителя-передатчика УП-305)	IP51
Класс защиты от внешних воздействий (корреляционного приемника КП-305, источника питания, зарядного устройства)	IP42
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса»	0,04…8 кГц
Частота фильтра в режиме «Зонд»	512 Гц
Диапазон частот «Радио»	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 «точек»
Точность определения глубины залегания	±5%
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Степень защиты корпуса	IP54
Количество сохраняемых значений в памяти	30
Диапазон эксплуатационных температур	-20…+50ºС
Частоты f1, f2, f3 («постоянные»), Гц	200…9999
Частота f1 («временная»), Гц	200…9999
Длительность импульса	100 мс
Частота следования импульсов	1 Гц
Частота следования импульсов (ударов), уд./мин. (высокая)	120
Максимальный выходной ток в ручном режиме (кратковременные посылки), А	15
Максимальное выходное напряжение (с добавлением внешнего аккумулятора 12 В), В	330 (260 при «2F»)
Максимальное выходное напряжение (при питании от сетевого блока), В	110 (90 при «2F»)
Максимальная выходная мощность (при автономном питании или от внешнего аккумулятора 21 В), Вт	150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
Максимальная выходная мощность (с добавлением внешнего аккумулятора 12 В), Вт	200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
Максимальная выходная мощность (от сетевого блока СБП), Вт	100 на 1,0…120 Ом непрерывно / импульсы или на 1,3…80 Ом при «2F»
Ресурс питания при 0ºС в зависимости от мощности (генерация ударных импульсов с максимальной частотой 80 уд./мин.), ч	25 (при силе удара «С2» автономно или «С3» с доп. акк.); 62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов, ч	8
Выходное напряжение сетевого блока для работы или зарядки аккумуляторов	15 В
Выходной ток сетевого блока для работы или зарядки аккумуляторов	15 А max
Допустимый диапазон температур окружающей среды при эксплуатации (генератора АГ-120ТМ)	-30…+45ºС
Степень защиты корпуса (генератора АГ-120ТМ)	IP54
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Допустимое положение крепления ударного механизма на трубу	любое
Оптимальное положение крепления ударного механизма для максимальной дальности трассировки	верхнее
Диаметр исследуемой трубы, мм	от 50
Частота генератора	512 Гц
Скорость сканирования поисковым элементом над поверхностью контролируемого объекта, м/с	0…0,5
Максимальная глубина обнаружения (крышки колодцев), м	до 0,6
Максимальная глубина обнаружения (пластины 100x100x1 мм), м	до 0,4
Максимальная глубина обнаружения (монета 22 мм), м	до 0,15
Температура окружающего воздуха, °С	-5…+50
Относительная влажность (при Т=25°С), %	до 98
Атмосферное давление, мм рт. ст.	630…800
Вероятность обнаружения металлических объектов	не менее 90%
Время установления рабочего режима, с	не более 5

Описание
Назначение корреляционного течеискателя Искор-559КДМ.
- Определение корреляционным методом местоположения утечек из трубопроводов.
- Проведение трассировки подземных коммуникаций.
- Проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «Зонд».
- Диагностика запорной арматуры.
- Уточнение мест утечки акустическим течеискателем.
- Нанесение трассы коммуникации на карту.
- Поиск повреждения кабельных линий индукционным и акустическим методами.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики.
Комплект корреляционно-акустический с двумя радиоканалами, с возможностью трассировки металлических и неметаллических трубопроводов акустическим методом и в режиме «Зонд», сохранением координат GPS/ГЛОНАСС и диагностированием запорной арматуры.
Особенности
Выполняемые функции.
- Поиск места разгерметизации трубопровода корреляционным и акустическим методами.
- Поиск подземных коммуникаций (кабели, трубопроводы) с цифровым определением глубины залегания.
- Трассировка неметаллических трубопроводов акустическим методом и в режиме «ЗОНД».
- Поиск мест повреждения силовых кабелей индукционным и акустическим методами.
- Диагностика запорной арматуры.
- Сохранение координат трассируемой коммуникации для последующего нанесения на карту.
Основные преимущества.
- Наличие радиоканалов (дальность связи до 1000 метров).
- Высокая помехозащищённость.
- Оперативность и скорость расчётов.
- Ударозащищённые водонепроницаемые датчики.
- Малые габариты и вес.
- Высокая точность определения мест разгерметизации, удобство в эксплуатации.
- Возможность обнаружения подземных коммуникаций в пассивном режиме («ШП», 50 и 100 Гц).
- Трассировка подземных коммуникаций в активном режиме от генератора с цифровым определением глубины залегания.
- Трассировка неметаллических трубопроводов акустическим методом и в режиме «ЗОНД».
Применение
Применение корреляционного течеискателя Искор-559КДМ.
- Для систем водоснабжения и теплосетей, распределительных и магистральных, выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
Рекомендуемые области применения корреляционного течеискателя Искор-559КДМ.
- Теплосети.
- Водоканал.
- Продуктопроводы.

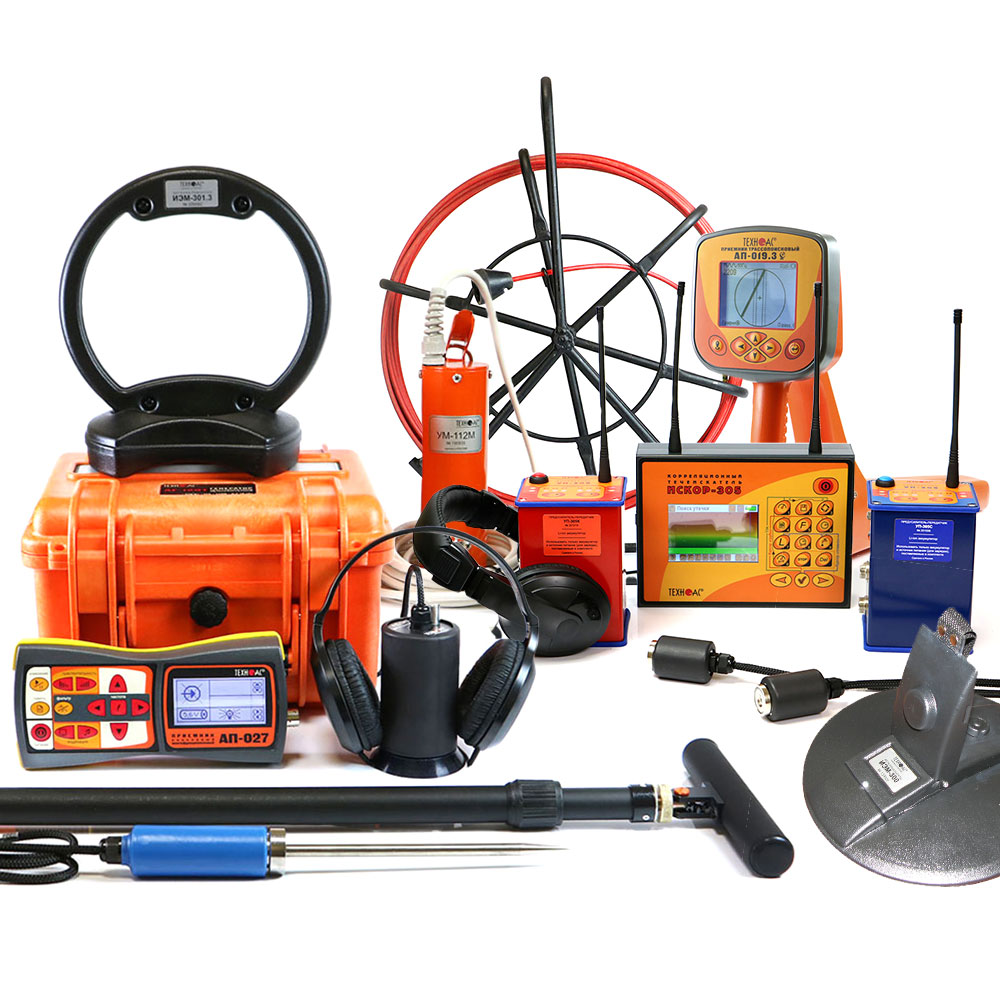

Комплектация

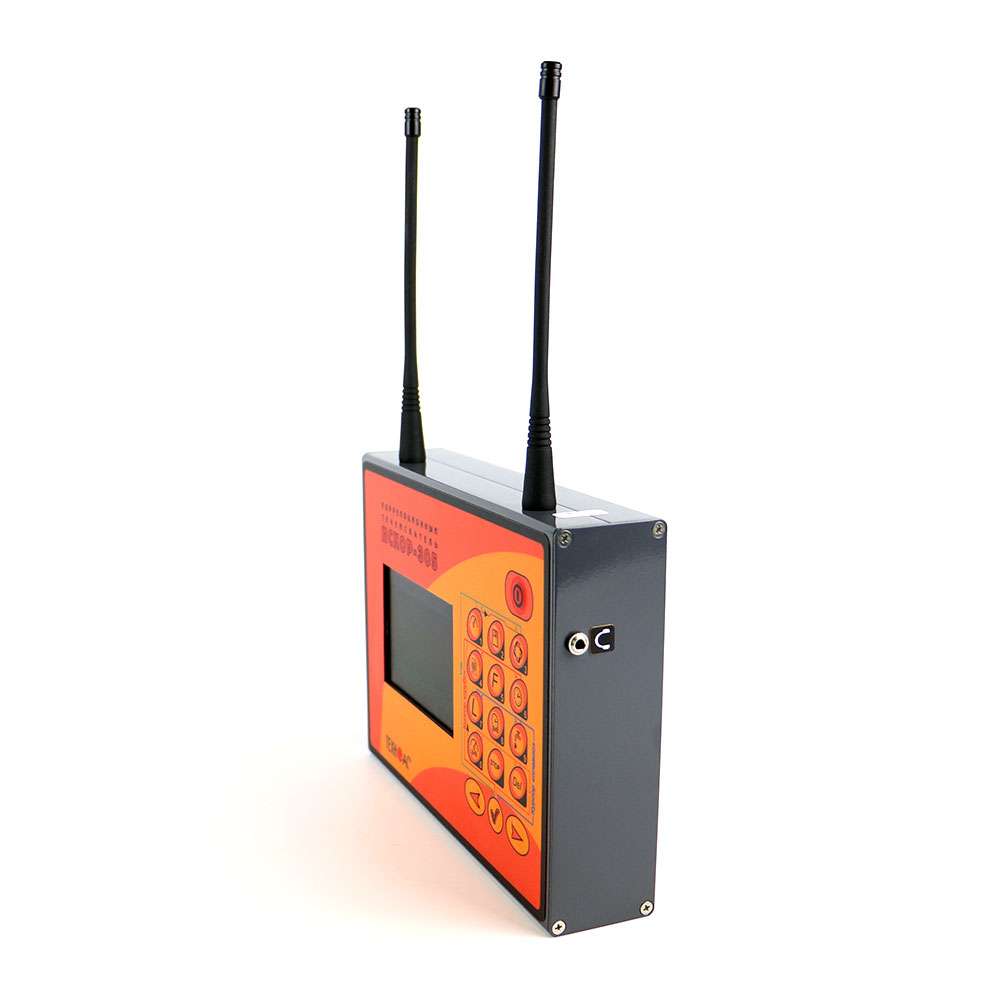

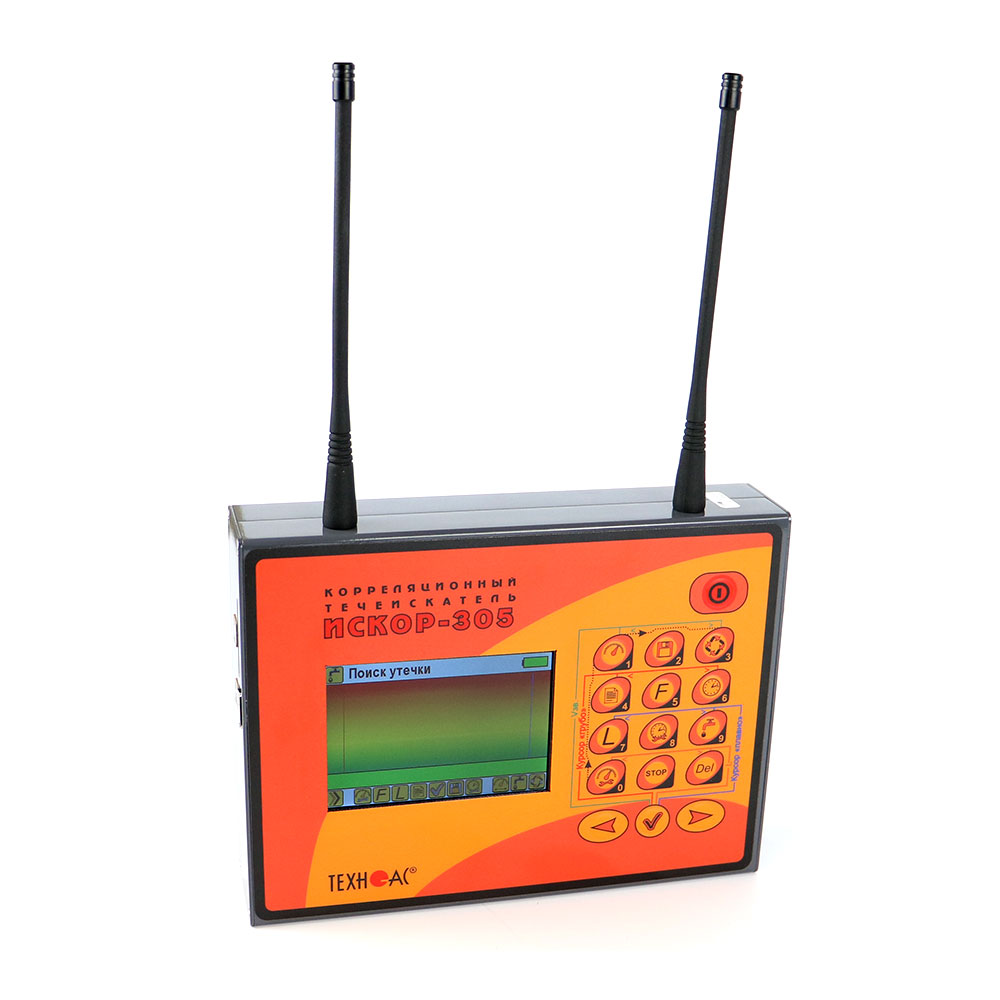

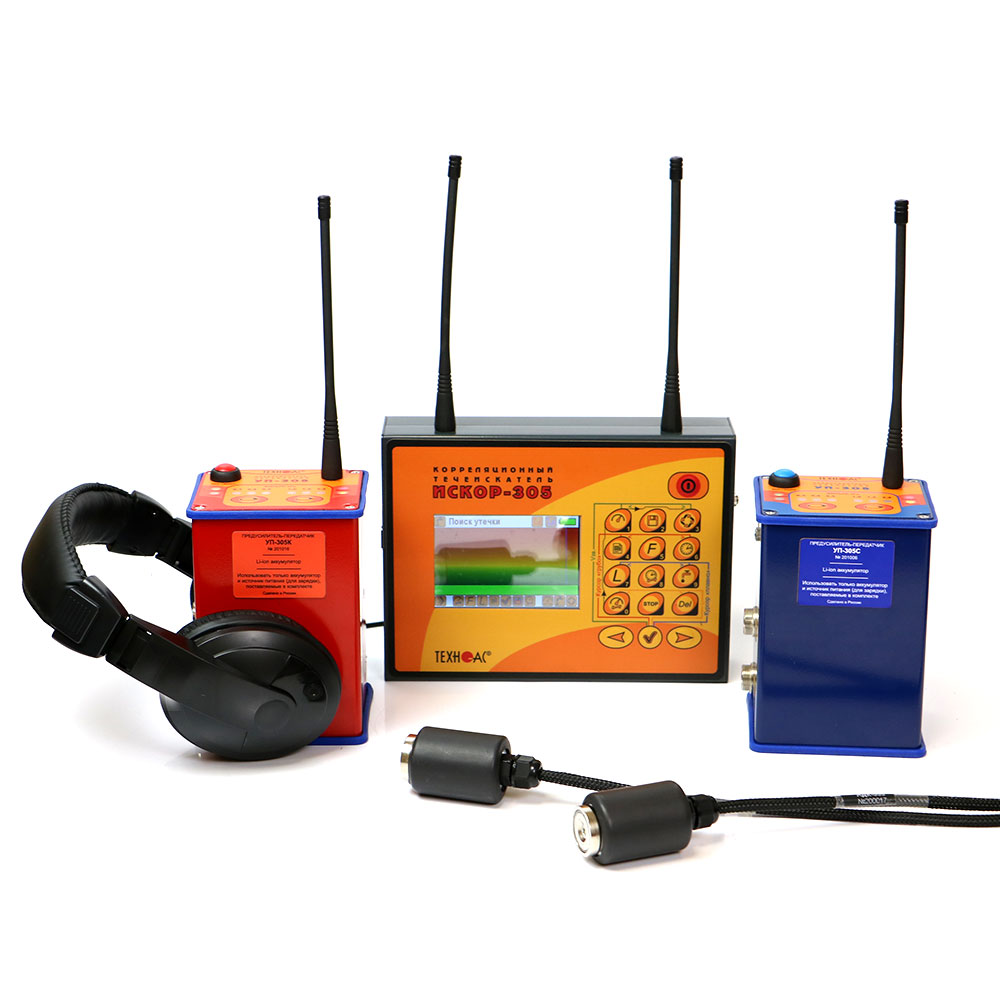

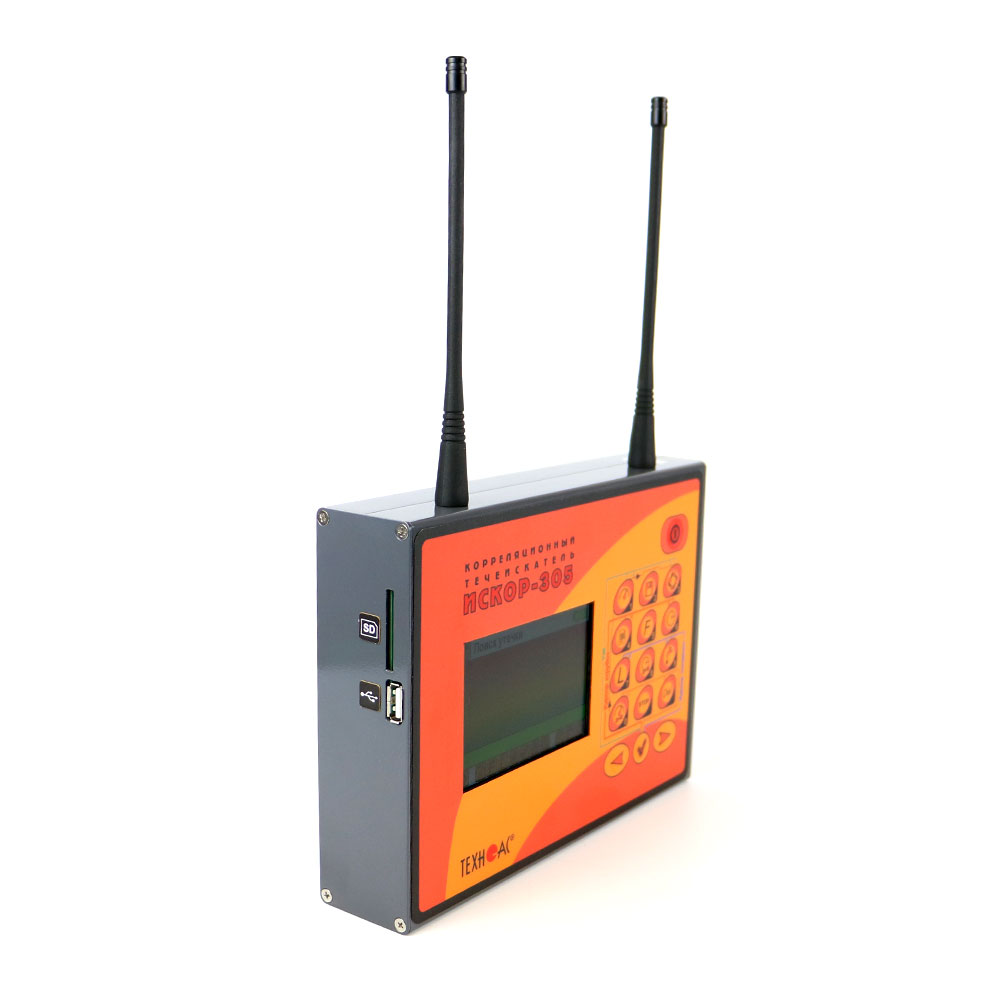

- Корреляционный приёмник КП-305 — 1 шт.

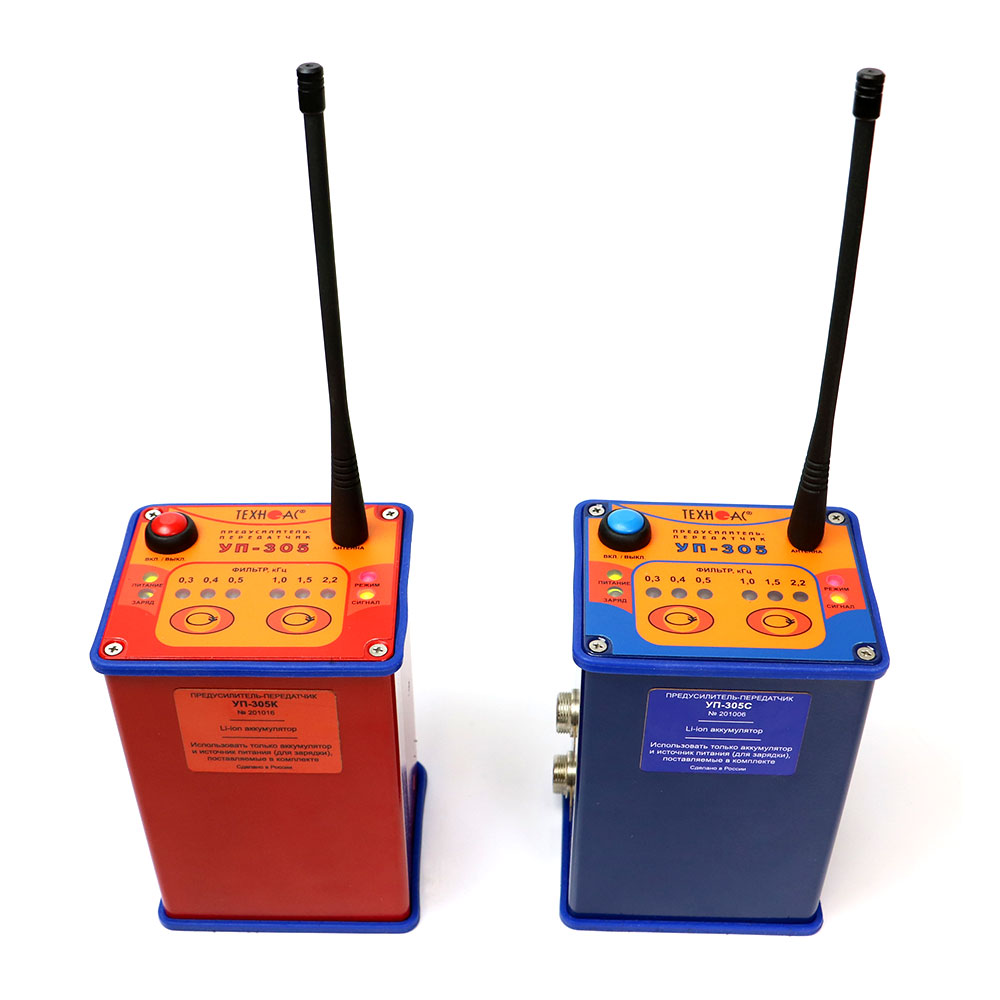

- Предусилитель-передатчик УП-305К — 1 шт.
- Предусилитель-передатчик УП-305С — 1 шт.
- Акустический датчик АДК-305 — 2 шт.
- Антенна — 4 шт.
- Источник питания И305.02.020 — 1 шт.
- SD-карта (8 Гб) — 1 шт.
- Переходник (картридер) USB-SD/MicroSD — 1 шт.
- Наушники — 2 шт.
- Генератор трассировочный АГ-120ТМ — 1 шт.
- Трассопоисковый приёмник АП-019.3 — 1 шт.
- Трассопоисковый приёмник АП-027M — 1 шт.
- Акустический датчик AD-257 — 1 шт.
- Акустический датчик малогабаритный ADM-227 — 1 шт.
- Электромагнитный датчик EMD-257 — 1 шт.
- Индукционная антенна ИЭМ-301.3 — 1 шт.
- Ударный механизм УМ-112М — 1 шт.
- Комплект малогабаритного автономного генератора МАГ-05.2.100 — 1 шт.
- Портативный искатель металлических люков ИЭМ-300 Люк — 1 шт.
- Ноутбук с предустановленным ПО MapProgramm — 1 шт.
- Чемодан-кейс — 1 шт.
- Руководство по эксплуатации — 4 шт.
