Описание
| Производитель: | Россия |

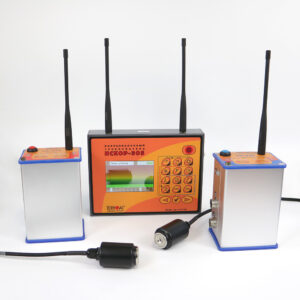

Корреляционный течеискатель Искор-377КАТ – портативный комплект, предназначенный для точного и быстрого обнаружения мест утечек жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов за счет комплексного обследования трубопроводной коммуникации с измерением точного расстояния между акустическими датчиками течеискателя, измерением температуры, расхода и давления энергоносителя в трубопроводе.
Применение корреляционного течеискателя Искор-377КАТ
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
- Для контроля избыточного давления при опрессовке трубопроводов перед вводом их в эксплуатацию, а также во время плановых проверок исправности системы.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Основные преимущества корреляционного течеискателя Искор-377КАТ
- Возможность проведения комплексного обследования трубопроводов.
- Высокая точность определения мест разгерметизации.
- Отсутствие влияния на работу индустриальных помех: железнодорожные пути, линии электропередач.
- Простота работы с приборами не требует высокой квалификации оператора.
- Удобство в эксплуатации.
- Возможность определения герметичности трубопровода по падению давления.
- Мгновенное определение значение расхода, а также регистрация температуры теплоносителя с последующим интегрированием.
- Инструментальный замер объема утечек.
- Возможность контроля толщины стенки трубопровода.
- Инструментальный замер расстояния между акустическими датчиками течеискателя.
- Визуальная индикация утечки по графику корреляционной функции.
- Оперативность и скорость расчетов.
- Ударозащищенные водонепроницаемые датчики.
- Малые габариты и вес.

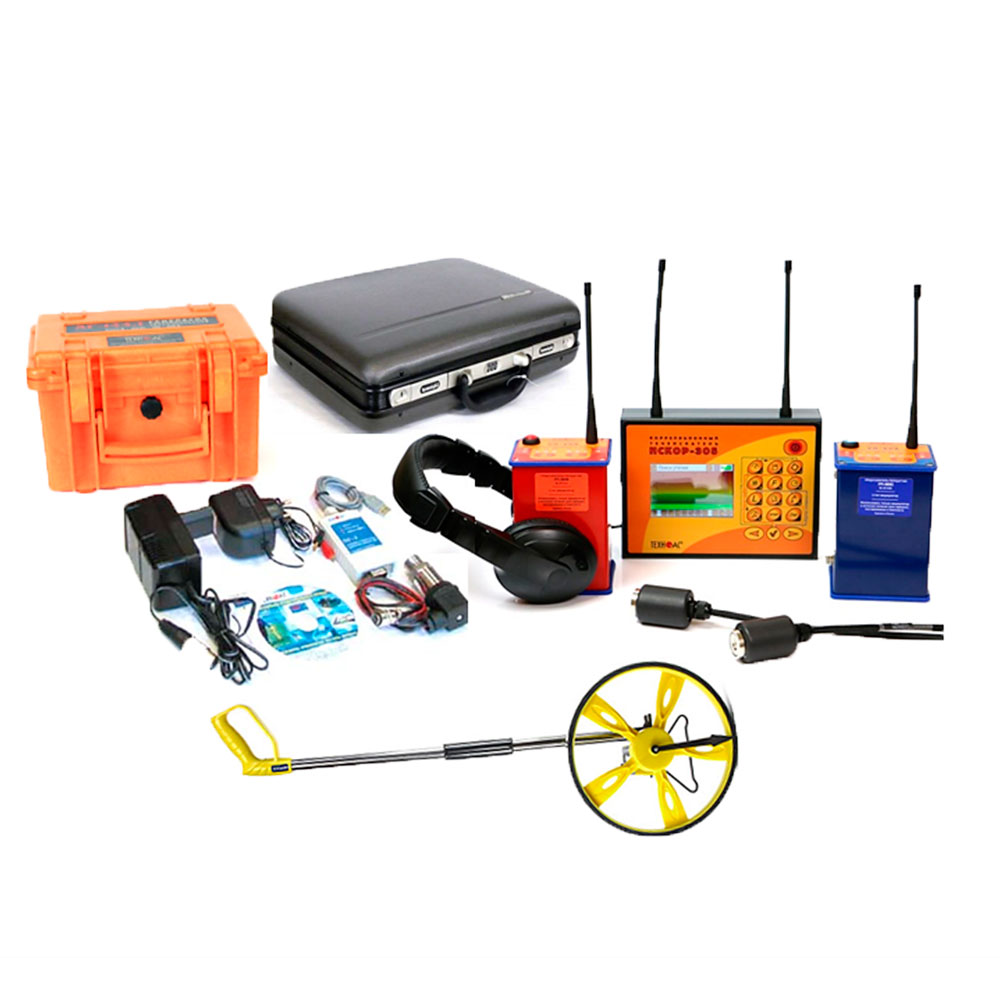

Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Приемник корреляционный | 1 шт. |
| 2 | Предусилитель-передатчик | 2 шт. |
| 3 | Антенна | 4 шт. |
| 4 | Датчик акустический | 2 шт. |
| 5 | Наушники | 1 шт. |
| 6 | Электронный блок расходомера портативный | 1 шт. |
| 7 | Ультразвуковые датчики для измерения расхода | 2 шт. |
| 8 | Датчик толщиномера | 1 шт. |
| 9 | Измеритель-регистратор давления и температуры | 1 шт. |
| 10 | Датчик избыточного давления | 2 шт. |
| 11 | Накладной датчик температуры | 2 шт. |
| 12 | Преобразователь сигнала ПС-2 USB/RS-485 | 1 шт. |
| 13 | Курвиметр | 1 шт. |
| 14 | Диск с программным обеспечением | 1 шт. |
| 15 | Комплект зарядных устройств | 1 шт. |
| 16 | Руководство по эксплуатации | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Длина диагностируемого участка трубопровода | до 1000 м |
| Диаметр трубопровода | до 800 мм |
| Точность определения утечки (максимума корреляционной функции), см | от 10 до 250 м: не более ±5; от 250 до 500 м: не более ±10; от 500 до 1000 м: не более ±15 |
| Частота фильтрации сигнала утечки: цифровой фильтр | от 65 до 4500 Гц |
| Графический TFT- дисплей | 320х480 точек |
| Диаметр условного прохода трубопровода расходомера | 40…2000 мм |
| Верхние пределы диапазонов измеряемого расхода | 8…40000 м3/ч |
| Диапазон измерения и регистрации температуры | -50…+180°С |
| Диапазон измерения и регистрации давления | 0…1,6 МПа |
| Разрешающая способность при измерении температуры | ±0,1°С |
| Точность инструментального измерения расстояния | ±2% |
