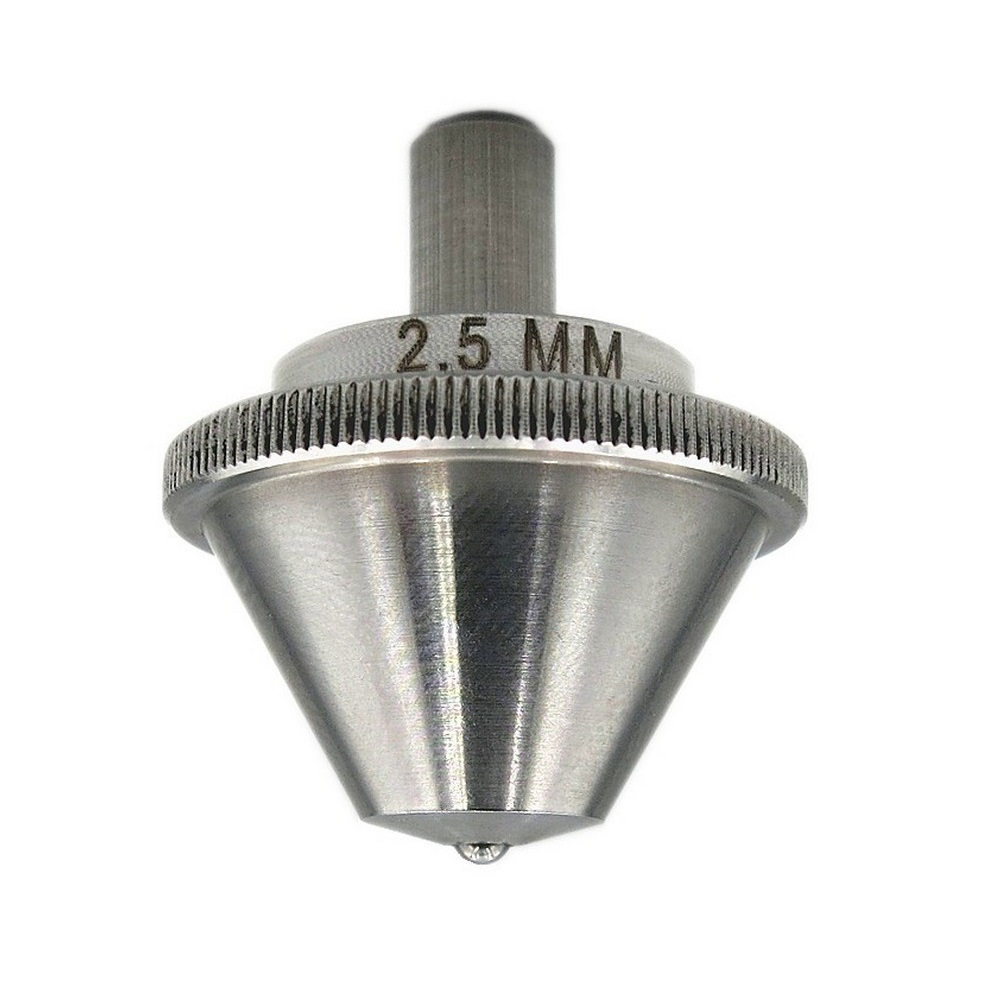

Индентор / наконечник шариковый (D 2,5 мм) к твердомеру Бринелль в оправке по ГОСТ 9012-59

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Материал рабочей части	Твёрдый сплав
  Форма рабочей части алмаза	Сферическая (шар)
  Материал оправы	Сплавы с механическими свойствами, позволяющими приложить необходимые нагрузки по ГОСТ 9012-59
  Диапазон измерений	140 HBW и более, До 140 НВW, До 35 НВW, От 3 до 20 НВW, От 35 до 200 НВW включ., От 35 до 80 НВW включ., От 50 до 218 НВW, От 8 до 50 HBW, От 95,5 до 650 HBW, Свыше 200 НВW, Свыше 35 НВW
  Испытательная нагрузка	15,625 кгс (153,2 Н), 187,5 кгс (1839 Н), 31,25 кгс (306,5 Н), 6,25 кгс (61,29 Н), 62,5 кгс (612,9 Н)
  Состав рабочего материала	Карбид вольфрама WC/Co=94/6 max %
  Твёрдость рабочего материала, HV10	не менее 1500
  Плотность рабочего материала, г/см3	14.8
  Прочность на изгиб рабочего материала, МПа	2600
  Размер зерна рабочего материала, мкм	1.2
  Диаметр наконечника	2,5 миллиметра
  Степень точности	G 20
  Среднее отклонение от номинального диаметра, мкм	±1
  Рекомендуемый коэффициент нагружения (HBW 2,5/6,25)	1

• Описание

  Изготовитель: ООО «Восток-7» (РФ).

  Состояние: новое изделие.

  Поверка: невозможна, поскольку изделие не внесено в госреестр СИ РФ.

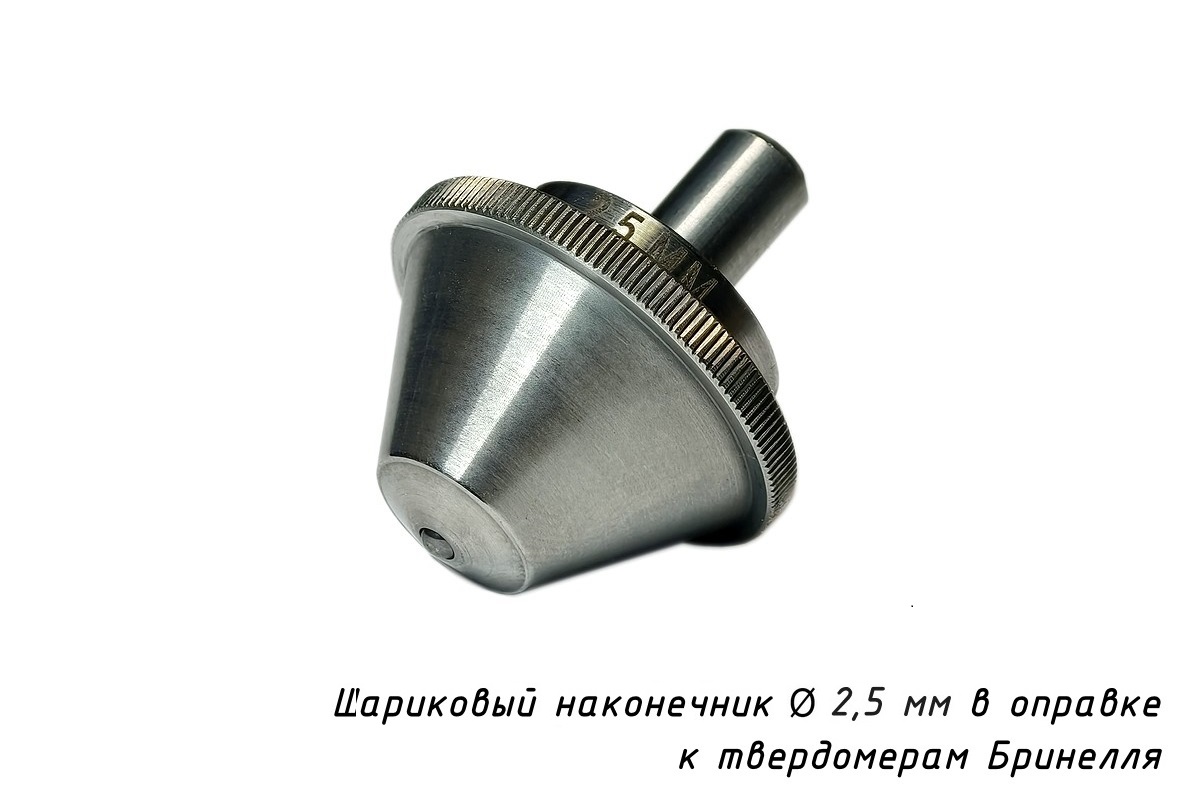

  Наконечник шариковый диаметром 2,5 мм предназначен для приборов измерения твёрдости металлов и сплавов по методу Бринелля в соответствии с ГОСТ 9012-59.

  Шариковые наконечники также используются для измерения твёрдости чугунных тормозных колодок для локомотивов согласно ГОСТ 30249-97 и ГОСТ 28186-89, а также твёрдости губчатого титана по ГОСТ 30311-96.

  В 2024 году принят ГОСТ Р 8.1038—2024, уточняющий метод измерения твёрдости по шкалам Бринелля, описанный в ГОСТ 9012-59. Дата введения нового стандарта в действие — 30 сентября 2026 г.

  Применимость. Наконечник подходит для приборов измерения твёрдости по Бринеллю производителей Метолаб, Точприбор, ЗИП, Импульс, Тестсистемы, Метротест, Точприбор Северо-Запад, TIME Group Inc, Wilson Hardness Group, Zwick / Roell и LTF S.p.A. / Galileo.

  Рекомендуемый порядок установки и замены.

  1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином.
  2. Ослабить винт фиксации индентора к шпинделю.

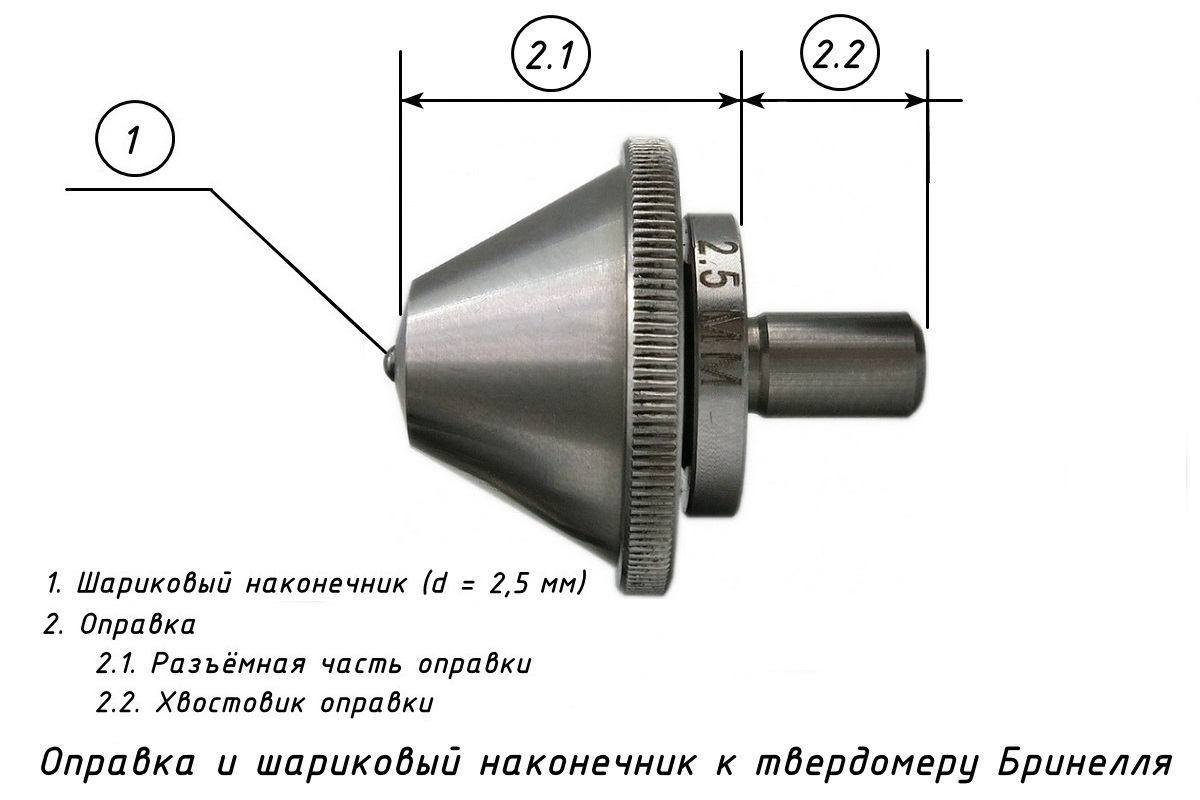

  3. Извлечь прежний индентор, установить требуемый для испытания и затянуть винт. Хвостовик индентора необходимо установить вглубь посадочного места до упора и обжать.
  4. Разместить на измерительном или опорном столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения.
  5. Для шарикового наконечника диаметром 2,5 мм единожды приложить основную нагрузку для укола индентором в рабочую поверхность меры твёрдости.
  6. Закрутить винт фиксации индентора до упора.
  7. Произвести не менее 5 измерений на эталонной мере твёрдости, вычислить среднее значение и сравнить его со значением, выгравированным на эталонной мере.

• Документы

  • Инденторы твердомеров. Все типы. Паспорт и Руководство по эксплуатации. 2021.
  • ГОСТ 3722-81 Шарики
  • ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.
  • ГОСТ 8.1038-2024 (ИСО 6506-1-2024) Металлы и сплавы. Измерения твердости по шкалам Бринелля. Метод измерений.
  • ГОСТ-22761-77-Металлы и сплавы. Метод измерения твердости по Бринеллю переносными твердомерами

• Комплектация

  • Наконечник шариковый (D = 2,5 мм) твердосплавный — 1 шт.

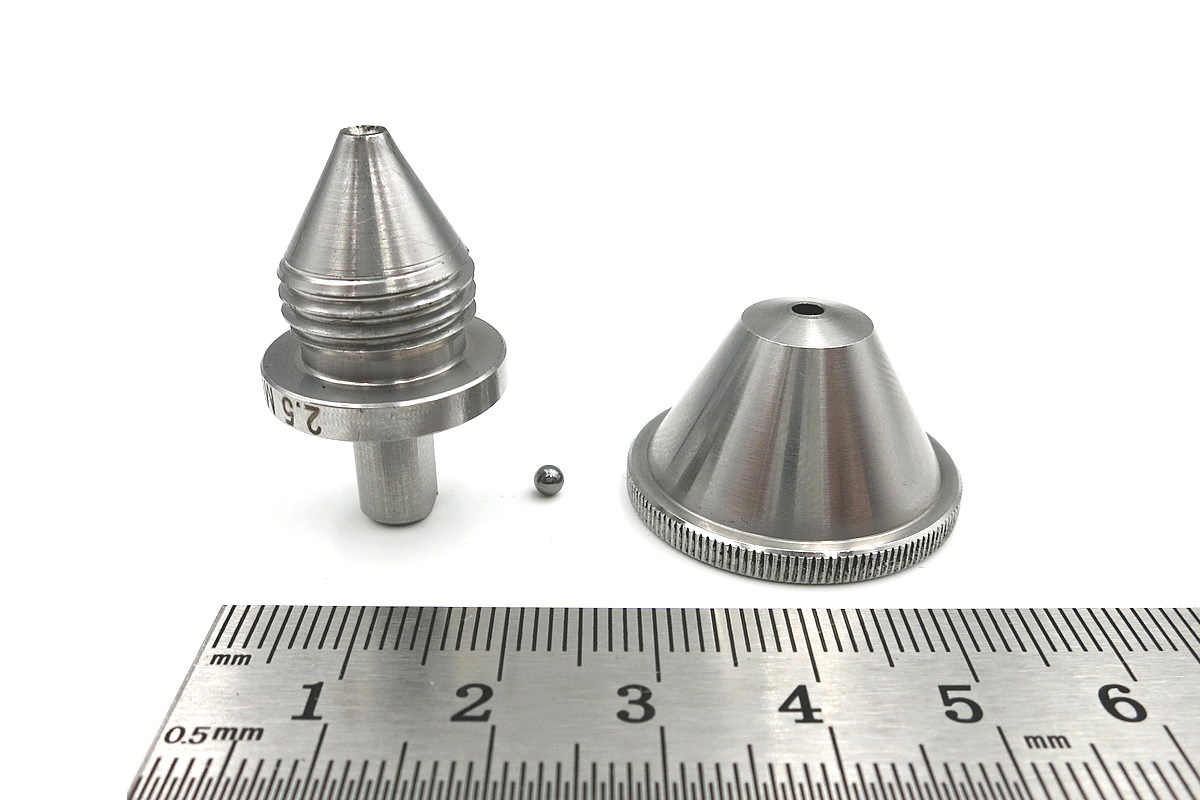

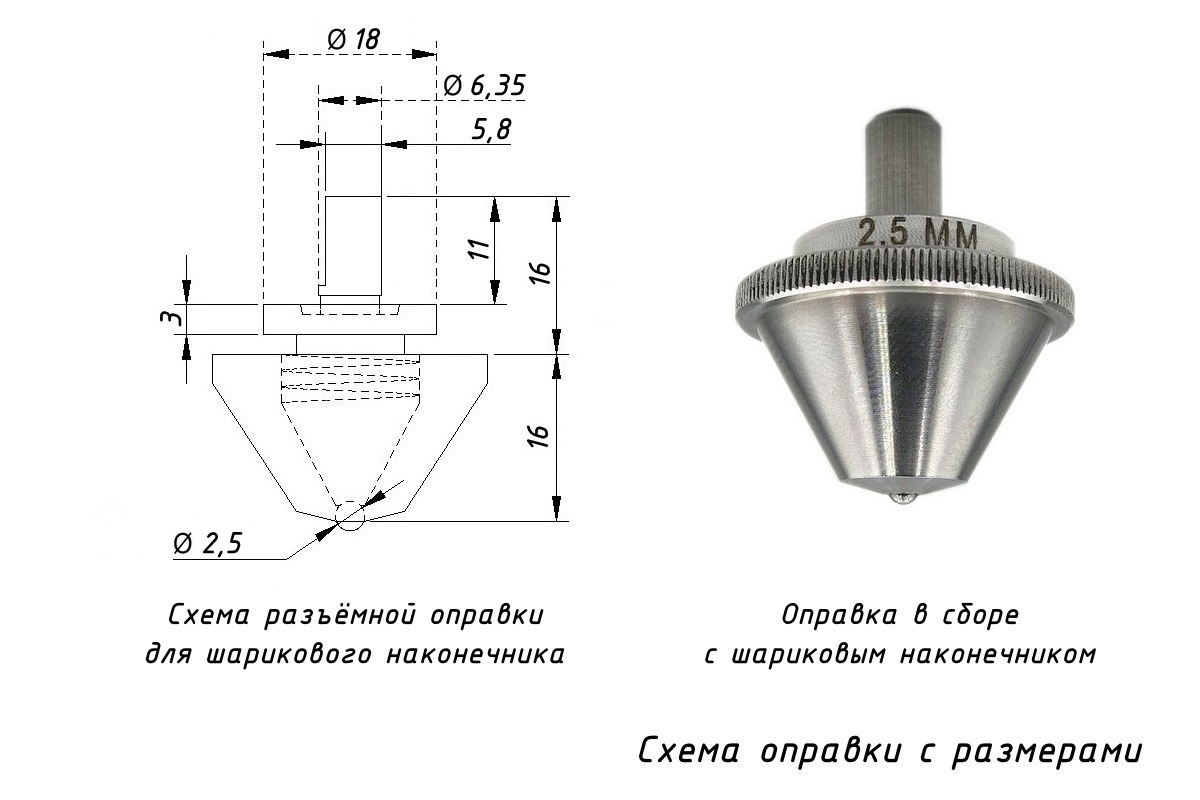

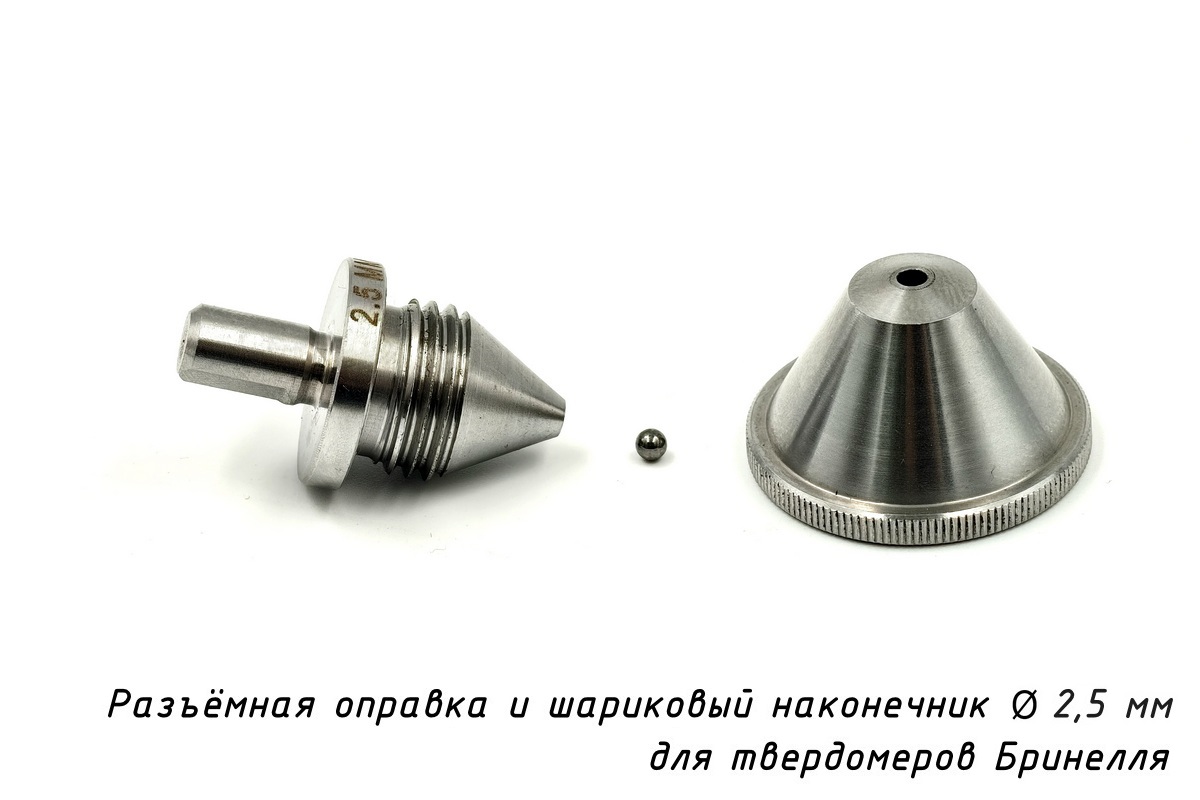

  • Оправка разъёмная для шарикового наконечника — 1 шт.
  • Паспорт — 1 экз.
