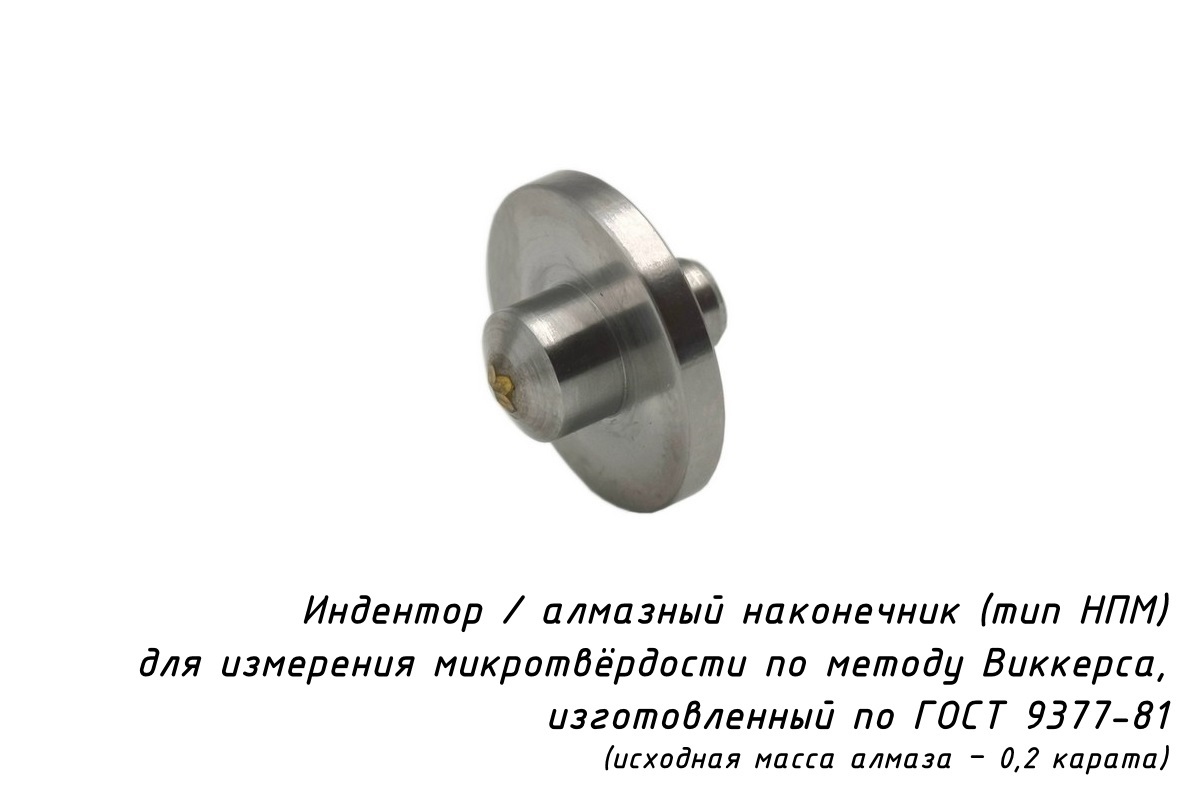

Индентор / наконечник алмазный тип НПМ для микротвердомеров ПМТ-3(5) 0,2 ct по ГОСТ 9377-81

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Материал рабочей части	Алмаз монокристаллический синтетический марки Va
  Исходная масса алмаза (каратность)	0.2

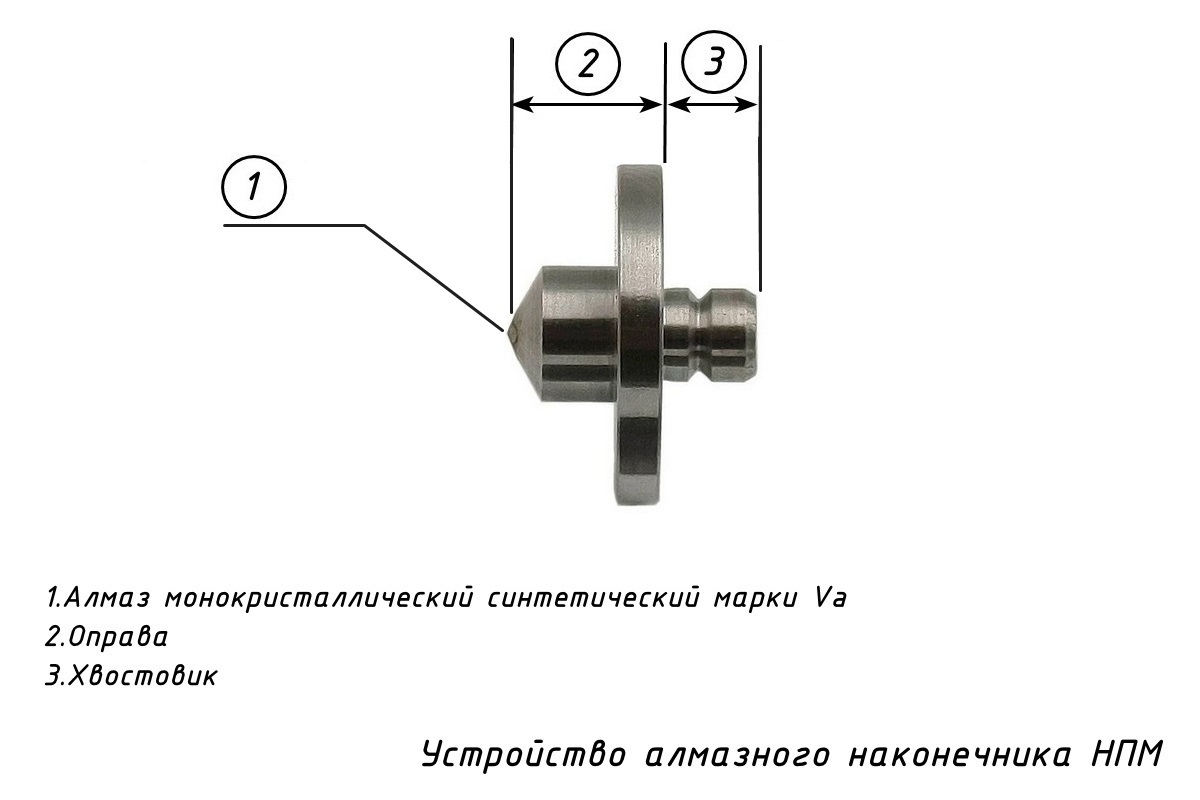

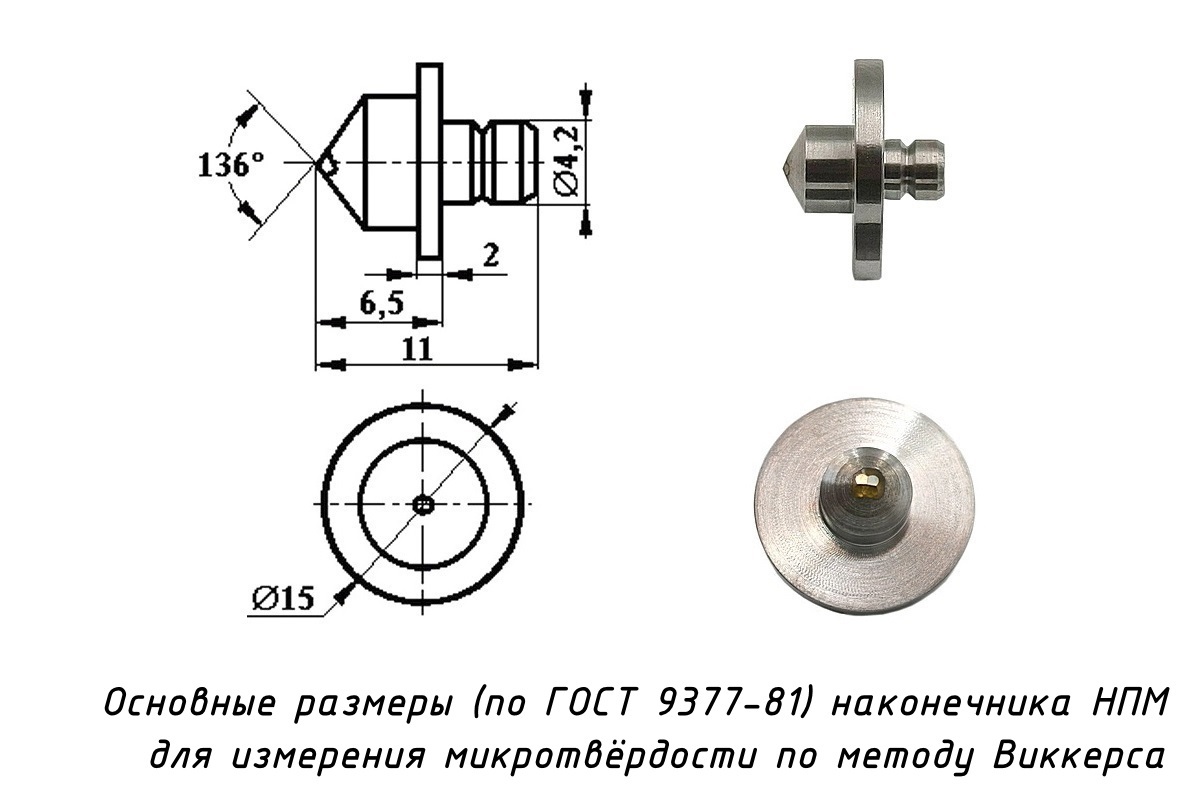

  Форма рабочей части алмаза	Четырёхгранная пирамида
  Угол конуса у вершины	136
  Материал оправы	Сталь марки с механическими свойствами не ниже указанных марок сталей по ГОСТ 9377-81
  Испытательная нагрузка	0,001 кгс (0,0098 Н), 0,002 кгс (0,0196 Н), 0,005 кгс (0,049 Н), 0,01 кгс (0,09807 Н), 0,015 кгс (0,1471 Н), 0,02 кгс (0,1961 Н), 0,025 кгс (0,2452 Н), 0,05 кгс (0,4903 Н), 0,1 кгс (0,9807 Н), 0,2 кгс (1,961 Н), 0,3 кгс (2,942 Н), 0,5 кгс (4,903 Н)
  Угол наклона граней к оси оправы	68
  Угол конуса оправы	120

• Описание

  Изготовитель: ООО «Восток-7» (РФ).

  Состояние: новое изделие.

  Поверка невозможна, поскольку изделие не внесено в госреестр средств измерений РФ.

  Наконечники алмазные тип НПМ для микротвердомеров ПМТ-3 и ПМТ-5 в 2023 году прошли проверку в Центральной Испытательной Лаборатории АО «ЛОМО» на соответствие требованиям изготовителя и рекомендованы к применению в микротвердомерах ПМТ-3, ПМТ-3М, ПМТ-3М1 и ПМТ-5.

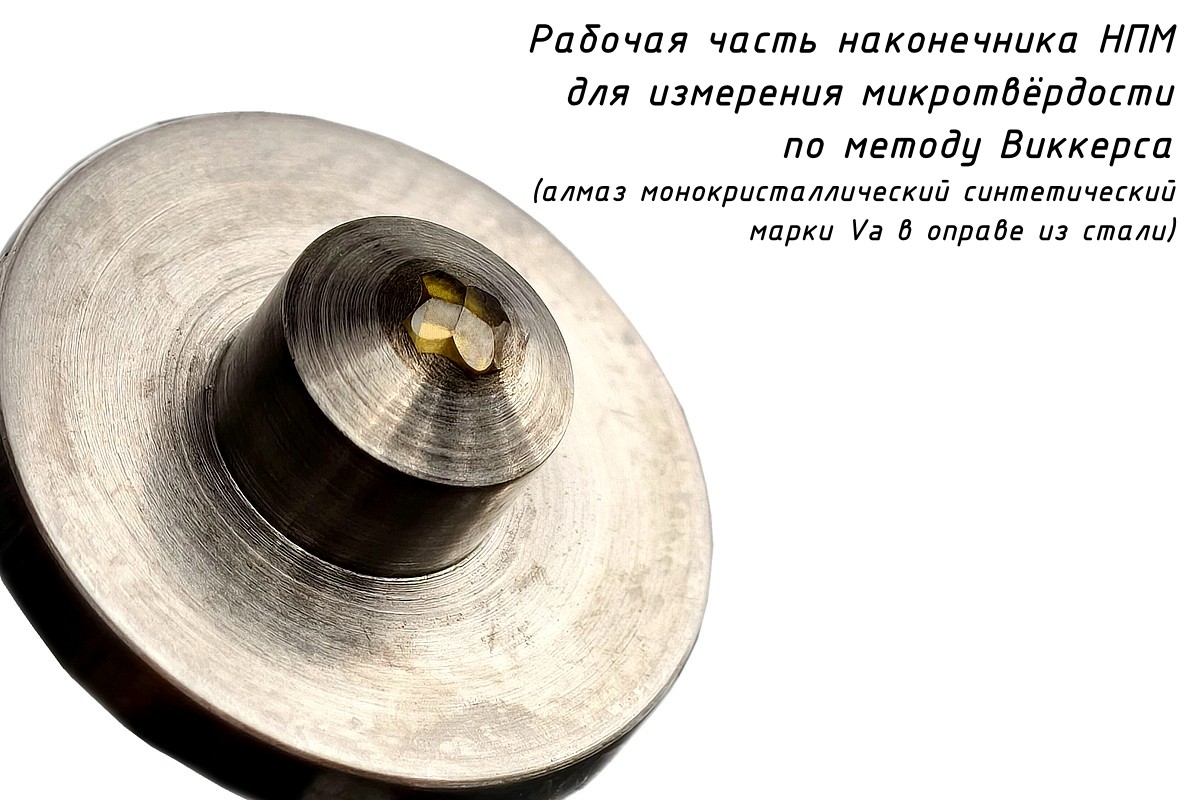

  Наконечники алмазные выполнены в виде четырёхгранной пирамиды и предназначены для измерения микротвёрдости металлов и сплавов по методу Виккерса. Наконечники изготовлены в соответствии с ГОСТ 9377-81 и прошли первичную поверку при выпуске из производства по ГОСТ 8.044-80.

  Состояние изделия в регистрах средств измерений: в Российской Федерации, Республике Беларусь и Республике Казахстан наконечник не подлежит внесению в реестр. Иные регистры, удостоверения, заключения и разрешения отсутствуют.

  Необходимо следить за гранями и остриём алмазной пирамиды, поскольку их повреждение нарушает точность измерений. Повреждение граней и острия можно обнаружить при рассматривании отпечатков на мягких материалах, включая алюминий.

  В процессе шлифовки алмазных инденторов в точке соединения граней алмаза остаётся линия стыка, которая препятствует достижению идеального заострения. В стандартах ISO и ASTM определяется максимальная длина линии стыка в зависимости от используемой испытательной нагрузки. В соответствии с полученной длиной линии стыка инденторы классифицируются для использования в различных диапазонах испытательной нагрузки.

  Базовые моменты эксплуатации алмазного индентора типа НПМ.

  • Состояние наконечника следует регулярно проверять на наличие дефектов и загрязнений. Форму наконечников проверяют путём индентирования в эталонную меру твёрдости.
  • В случае обнаружения дефектов наконечника его сертификат калибровки считается недействительным.

  Рекомендуемый порядок установки и замены индентора.

  1. Подготовить индентор и посадочное место шпинделя: протереть бензином и смазать контактные поверхности бескислотным вазелином.
  2. Ослабить винт фиксации индентора к шпинделю.
  3. Извлечь прежний индентор и установить требуемый для испытания, затем затянуть винт. Хвостовик индентора необходимо установить вглубь посадочного места до упора и обжать.
  4. Разместить на измерительном или опорном столике прибора эталонную меру твёрдости, соответствующую шкале и диапазону измерения.
  5. Для наконечника типа НПМ с исходной массой алмаза 0,2 карата троекратно приложить основную нагрузку для укола индентором в различных местах рабочей поверхности меры твёрдости.
  6. Закрутить винт фиксации индентора до упора.
  7. Произвести не менее 5 измерений на эталонной мере твёрдости, вычислить среднее значение и сравнить его со значением твёрдости, выгравированным на эталонной мере. При выходе за пределы допустимой погрешности выполнить калибровку твердомера согласно инструкции изготовителя.

• Применение

  Наконечник НПМ применим для измерения микротвёрдости по Виккерсу изделий и образцов из металлов, сплавов, минералов, стекол, пластмасс, полупроводников, керамики, тонких листов фольги, плёнок, гальванических, диффузионных, химически осаждённых и электроосаждённых покрытий согласно ГОСТ 9450-76.

• Документы

  • Инденторы твердомеров. Все типы. Паспорт и Руководство по эксплуатации. 2021.
  • ГОСТ 9377-81 Наконечники и бойки алмазные к приборам для измерения твердости металлов и сплавов
  • ГОСТ 2999-75 Металлы и сплавы. Метод измерения твердости по Виккерсу
  • ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Ч 1. Метод измерения
  • ГОСТ 9450-76 Измерение миктротвердости вдавливанием алмазных наконечников
  • ГОСТ 8.044-80 ГСИ. Наконечники алмазные к приборам для измерения твердости металлов и сплавов. Методы и средства поверки.
  • Результат испытаний инденторов НПМ от Восток-7, 06.06.23

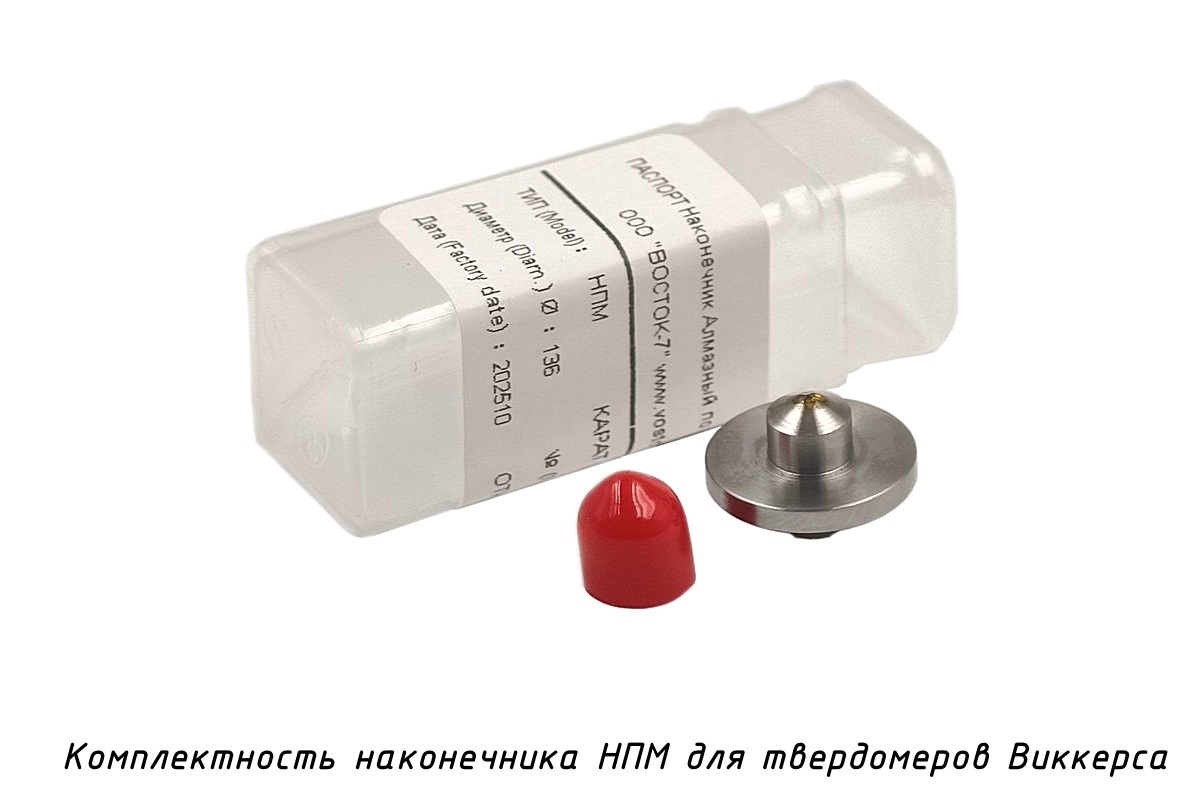

• Комплектация

  • Алмазный наконечник (индентор) твердомера, тип НПМ, исходная масса алмаза — 0,2 карата — 1 шт.
  • Упаковочный футляр — 1 шт.
  • Паспорт — 1 экз.
