Описание
| Производитель: | Геотех, Россия |
Многоканальная система, позволяющая осуществлять инструментальный контроль не только железобетонных, буронабивных и железных свай, но также и ленточных сплошных фундаментов, тоннелей метро и других сложных конструкций.
ИДС-2 – современный геофизический прибор, предназначенный для сейсмоакустического обследования свайных фундаментов. Прибор отличается интуитивным интерфейсом, простотой в эксплуатации, производительностью. Соответствует требованиям российских и зарубежных нормативных документов.
Сейсмоакустический метод (Low strain impact testing, Sonic, SIT) основан на регистрации искусственно возбуждаемых упругих волн с целью получения сведений о длине и сплошности бетона сваи. Возбуждение упругих волн производится с помощью удара молотком по оголовку сваи. Регистрация сигналов производится с помощью датчика, установленного на оголовке сваи.
Метод предназначен для неразрушающего контроля качества бетонных и железобетонных свай (буронабивных и заводского изготовления). Методика также применяется для оценки длины деревянных свай, металлических свай-оболочек, шпунта; определения глубины заложения стен в грунте, фундаментов глубокого заложения.
Метод позволяет:
- дать оценку длины сваи с погрешностью 5-10%;
- обнаружить значительные дефекты (горизонтальные трещины, изменения поперечного сечения сваи или включения инородного материала), составляющие не менее ±25% от площади сечения сваи;
- обнаружить зоны стыка отдельных секций для составных свай;
- выделить контрастные по акустическим свойствам слои вмещающего грунта.

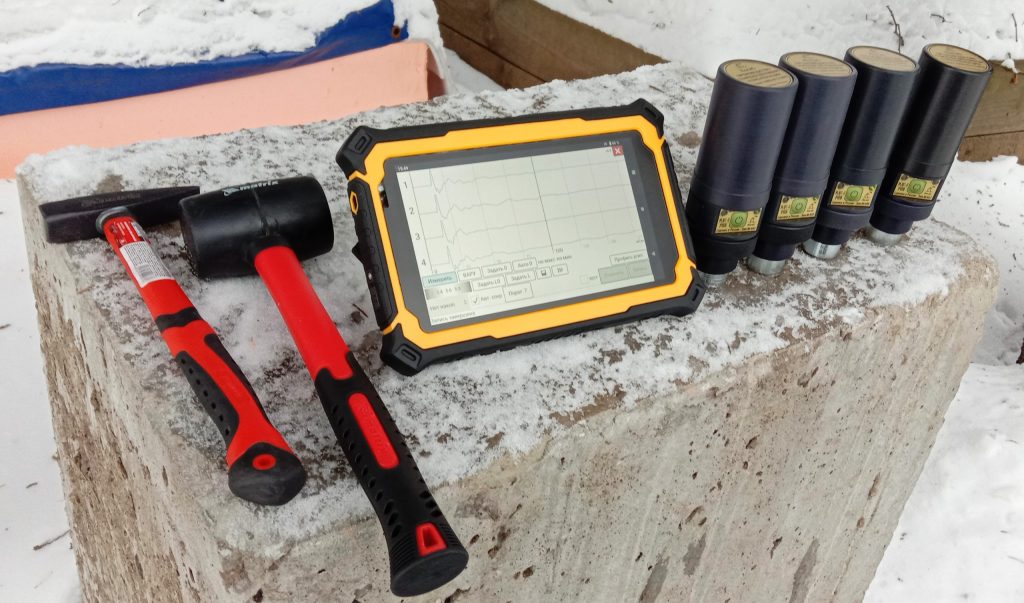

Комплектация
- Комплект планшетного компьютера
- Регистратор продольных волн
- Устройство контактное (1-4 шт)
- Измеритель скорости в свае (1-4 шт)
- Комплект принадлежностей ИДС-2
Технические характеристики
| Количество регистраторов поверхностных волн | шт. | 1…4 |
| Управление и сбор данных | планшетный | |
| компьютер | ||
| IP67 | ||
| Интерфейс | WiFi | |
| Максимальное удаление регистраторов от ПЭВМ | м | 100 |
| Питание | сменный Li-Ion | |
| аккумулятор | ||
| 3,4 А·ч | ||
| Время непрерывной работы регистратора | ч, не менее | 17 |
| Время непрерывной работы планшетного компьютера | ч, не менее | 16 |
| Коэффициент нелинейных искажений регистратора | %, не более | 0,01 |
| Коэффициент усиления | 0,125; 1; 16; 128 | |
| Мгновенный динамический диапазон | дБ, не менее | 110 |
| Коэффициент подавления синфазного сигнала | дБ, не менее | 110 |
| Затухание фильтра на частоте Найквиста | дБ, не менее | 120 |
| Рабочая полоса частот | Гц | 5…2000 |
| Частота квантования | кГц | 1…32 |
| Измеритель скорости в свае | велосиметр | |
| Масса комплекта из 4-х регистраторов | кг | 5 |
| Масса тары | кг | 1,2 |
| Масса комплекта планшетного компьютера | кг | 1,3 |
| Масса регистратора с аккумулятором | кг | 0,28 |
| Габаритные размеры комплекта в транспортной таре | см | 38×30×36 |
| Габаритные размеры регистратора | мм | ∅50×148 |
