Описание
| Производитель: | GW Instek, Тайвань (Китай) |
| Номер реестра СИ: | 50682-12 |
| Гарантия: | 24 месяца |

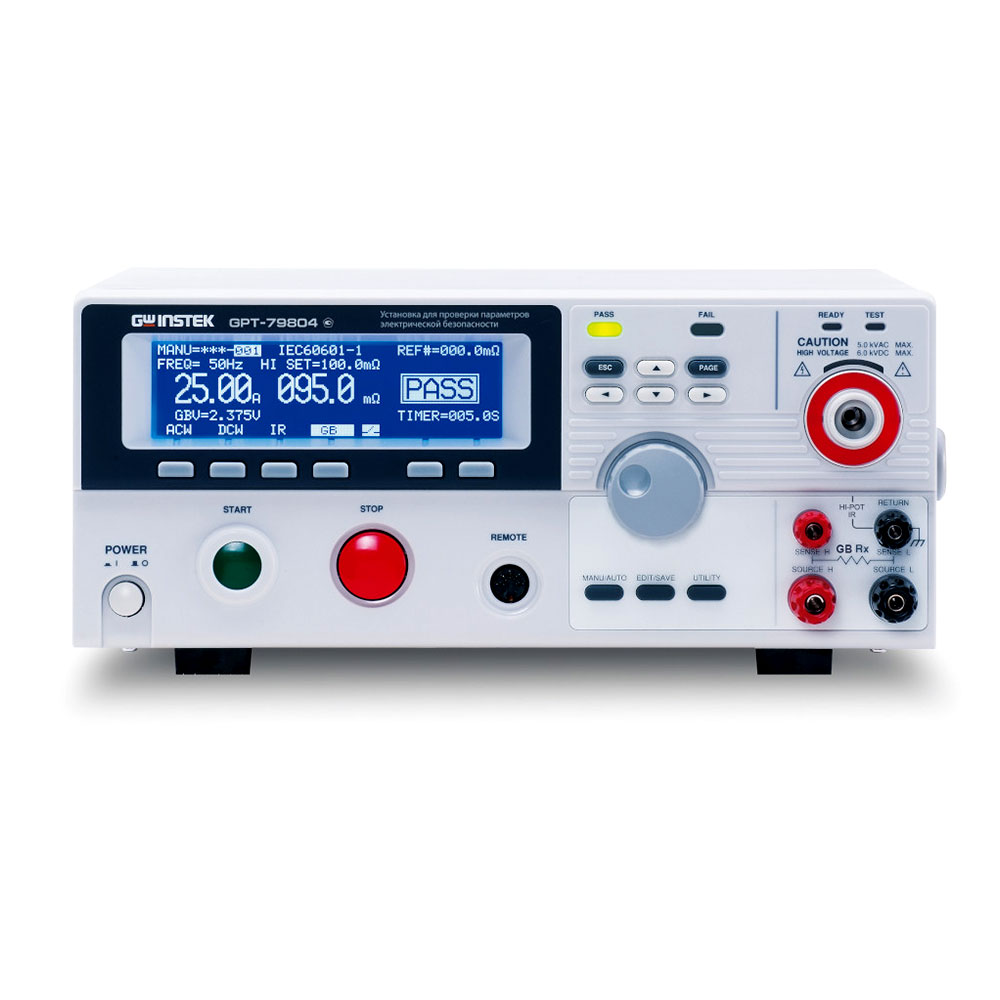

Особенности установки GPT-79804
- Максимальная функциональность «4 в 1»: AC / DC / IR / GB.
- Выходная мощность до 200 ВА, вых. усилитель с ШИМ-технологией для повышения энергоэффективности и надежности тестирования.
- Испытание переменным напряжением до 5 кВ, частота 50 Гц.
- Испытание постоянным напряжением до 6 кВ.
- Измерение сопротивления изоляции.
- Измерение сопротивления заземления и низкоомных цепей.
- Высокое разрешение: 1 мкА — по току, 2 В — по напряжению.
- Установка высоковольтного Uтеста при отключенной нагрузке, регулировка высокого напряжения в ходе теста.
- Микропроцессорное управление, высокая стабильность Uтеста.
- 6 клавиш прямого выбора режимов (быстрота и удобство настроек).
- Режимы тестирования: «Ручной» / «Авто» (таймер).
- Графический матричный дисплей с подсветкой (240х64).
- Световая и звуковая индикация (состояние, результат теста).
- Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, останов., результат теста).
- Память: 100 ячеек для записи профилей.
- Интерфейс: RS-232, USB.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Установка GPT-79804 | 1 шт. |
| 2 | Шнур питания | 1 шт. |
| 3 | Инструкция по эксплуатации на CD | 1 шт. |
| 4 | Тестовый провод GTL-115 | 1 шт. |
| 5 | Ключ блокировки | 1 шт. |
| 6 | Переходник для терминала дистанционного управления | 1 шт. |
| 7 | Пробник GHT-114 | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Испытание переменным током | |
| Испытательное напряжение | 0,1 кВ…5 кВ; частота 50/60 Гц (в зав. от сети питания) |
| Погрешность установки | ± (1% + 5 ед. мл. разряда), для Uисп ≥ 100 В |
| Разрешение | 2 В |
| Диапазон установки тока | 0,001 мА…40 мА |
| Погрешность установки | ± (1% + 5 ед. мл. разряда) |
| Разрешение | 1 мкА |
| Испытание постоянным током | |
| Испытательное напряжение | 0,1 кВ…6 кВ |
| Погрешность установки | ± (1% + 5 ед. мл. разряда), для Uисп ≥ 100 В |
| Диапазон установки тока | 0,001 мА…10 мА |
| Погрешность установки | ± (1% + 1 ед. мл. разряда) |
| Разрешение | 1 мкА |
| Измерение сопротивления изоляции | |
| Тестовое напряжение | 50 / 100 / 250 / 500 / 1000 В, постоянное |
| Диапазон измерений | 1 МОм…9999 МОм |
| Погрешность измерения | ± (1% + 5 ед. мл. разряда) |
| Измерение сопротивления низкоомных цепей | |
| Тестовое напряжение | 6 В макс, частота 50/60 Гц |
| Тестовый ток | 3 А…30 А |
| Диапазон измерений | 0,1…650 мОм |
| Разрешение | 0,1 мОм |
| Погрешность измерений | ± (2% + 2 ед. мл. разряда) |
| Детектор токов утечки | |
| Диапазон установки | 0,3…100 мА |
| Общие данные | |
| Время испытания | 1…999 с (таймер) или непрерывно |
| Дисплей | ЖК-индикатор, графический (240х64) |
| Память | 100 ячеек (зап./выз. профилей теста с букв-цифр. обознач. шагов) |
| Напряжение питания | 100 / 120 / 220 / 230 В, 50 / 60 Гц |
| Интерфейс | RS-232, USB, (опция GPIB) |
| Потребляемая мощность | не более 500 ВА |
| Габаритные размеры | 330х150х460 мм |
| Масса | 19 кг |
