Описание
| Производитель: | Россия |

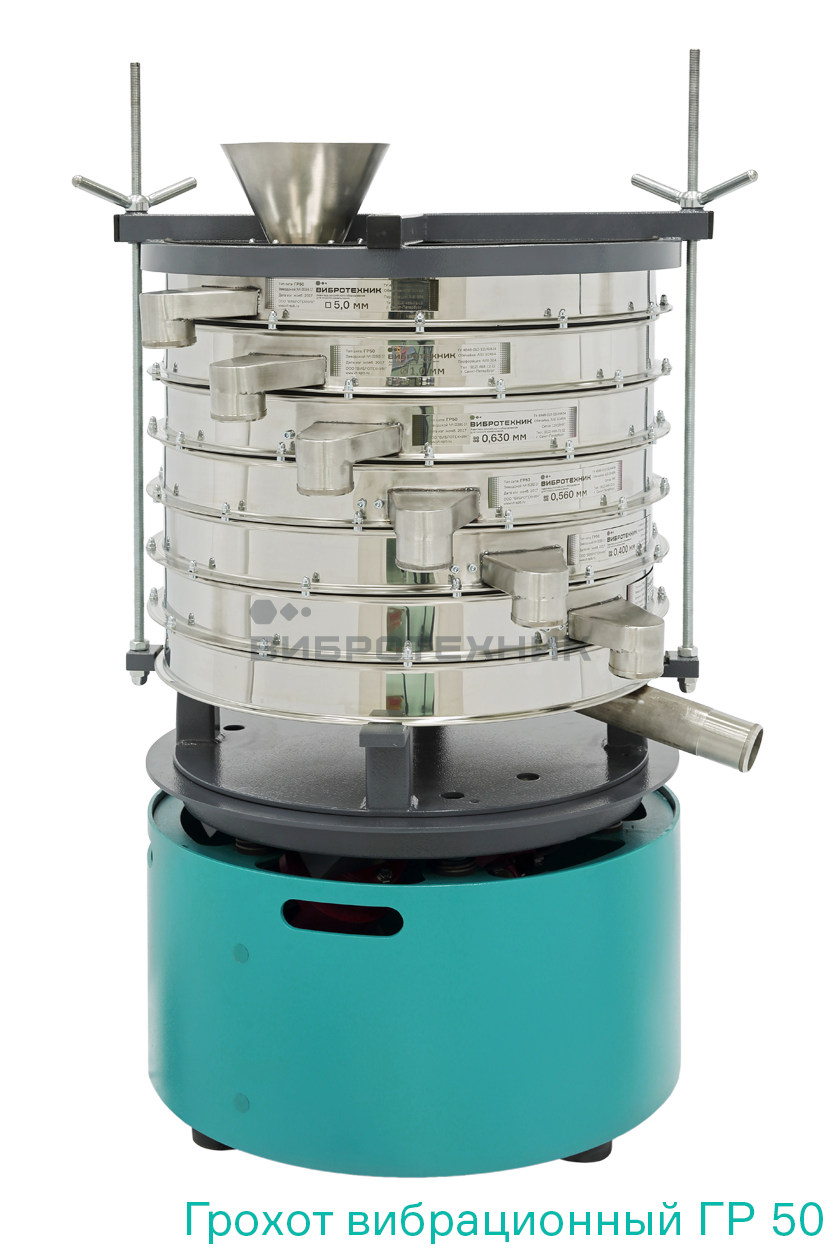

В состав грохота входят: вибропривод и просеивающая часть, состоящая из комплекта сит, поддона и крышки, а также устройство крепления сит (УКС).
Устройство виброприводов описано в соответствующих разделах страниц сайта.
Просеивающая часть устанавливается на платформу вибропривода и фиксируется на ней с помощью устройства крепления сит. Сита ГР 40 состоят из верхней и нижней обечаек, между которыми закреплены просеивающие элементы, выполненные из металлотканой сетки или перфорированного листа.
Для разгрузки надрешетного продукта в обечайке сита предусмотрено окно, а c ее наружной стороны закреплен разгрузочный патрубок. Для направления потока материала в окно, внутри сита смонтирован отбойник.
Особенности
ЭФФЕКТИВНЫЙ РАССЕВ
Платформа вибропривода совершает высокочастотные возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частиц по просеивающей поверхности — от центра к периферии сита.
РАССЕВ НА 9 КЛАССОВ КРУПНОСТИ
Установка на вибропривод до 8 сит позволяет разделить пробу на 9 классов крупности.
НИЗКИЙ УРОВЕНЬ ШУМА
Эластичные приводные элементы и резиновые амортизаторы обеспечивают низкий уровень шума. Уплотнение прижима и поддона, а также уплотнительные кольца сит исключают соударения торцов, обеспечивают плотность сборки колонны сит и удобство ее разборки.
УДОБСТВО РАБОТЫ
На платформе вибропривода выполнена выборка для установки комплекта сит. Для перемещения анализатора в корпусе вибропривода предусмотрены две ручки.
НЕПРЕРЫВНЫЙ РАССЕВ
Применение сит грохота с разгрузочными патрубками и отбойниками обеспечивает непрерывный рассев материала и его разгрузку во внешние приемные емкости.
КОМПЛЕКТАЦИЯ КРЫШКАМИ
- С воронкой – для загрузки материала вручную;
- С патрубком – для подсоединения питателя;
- С мембраной – для подсоединения гибких шлангов.
Отрасли применения:
- Горнодобывающая
- Металлургическая
- Пищевая
- Строительная
- Химическая
- Фармацевтическая
Технические характеристики
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ | |
|---|---|---|
| Диаметр сита, мм | 500 | |
| Количество сит, шт., не более | 8 | |
| Размер ячеек сетки, мм | 0,315-5,0 | |
| Размер отверстий перфорированного полотна, мм | 0,8-5,0 | |
| Максимальная крупность частиц рассеиваемого материала, мм, не более | 7 | |
| Тип вибропривода | ВП 50 | |
| Частота колебаний, кол./мин | 1500 | |
| Амплитуда колебаний (в зависимости от массы пробы и количества сит), мм | 0,5-1,5* | |
| Напряжение питания, 50 ГЦ, В | 220 / 380 | |
| Длина, мм, не более | 721 | |
| Ширина, мм, не более | 585 | |
| Высота, мм, не более | 1100 | |
| Масса с МПУ, кг, не более | 163 | |
