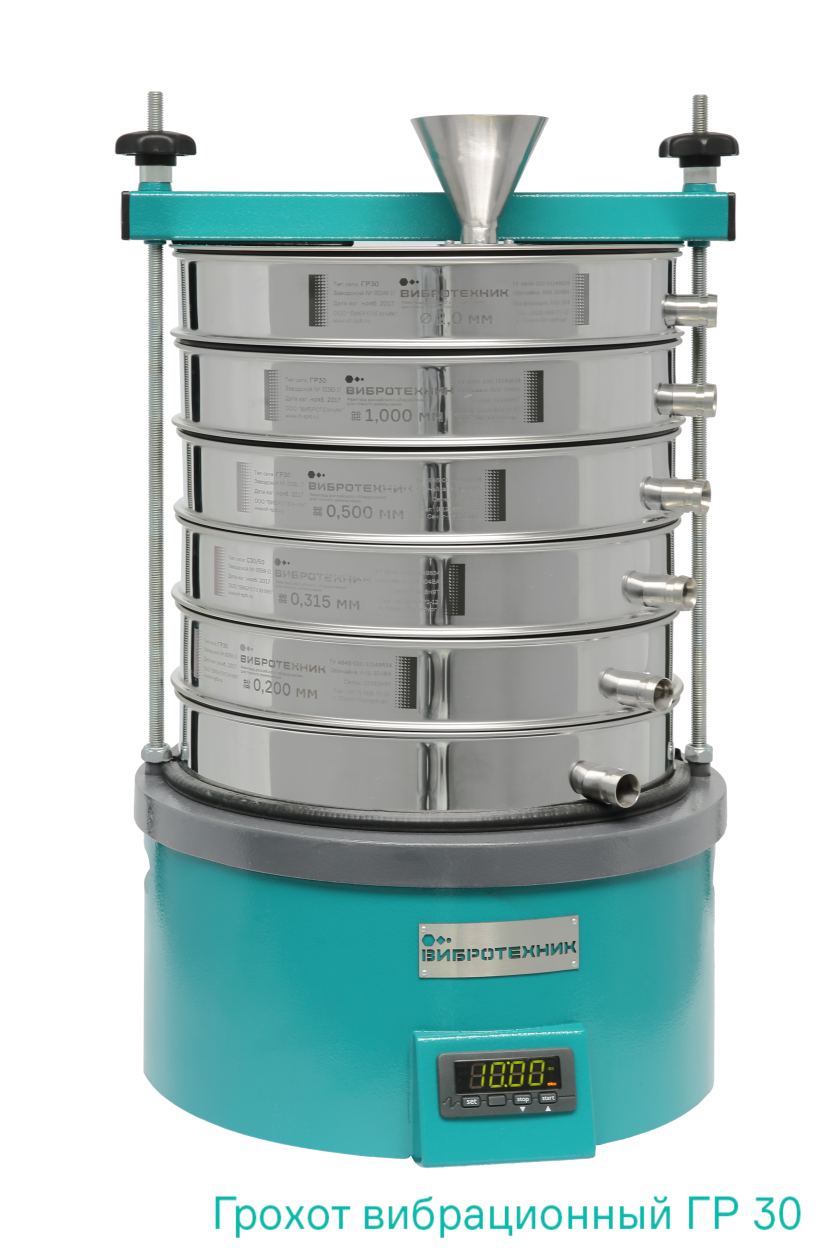

Грохот вибрационный ГР 30

Описание

В состав грохота входят: вибропривод и просеивающая часть, состоящая из комплекта сит, поддона и крышки, а также устройство крепления сит (УКС).

Устройство виброприводов описано в соответствующих разделах страниц сайта.

Просеивающая часть устанавливается на платформу вибропривода и фиксируется на ней с помощью устройства крепления сит. Сита ГР 30 состоят из обечайки и кольца, между которыми закреплены просеивающие элементы, выполненные из металлотканой сетки или перфорированного листа.

Для разгрузки надрешетного продукта  в обечайке сита предусмотрено окно, а c ее наружной стороны закреплен разгрузочный патрубок. Для направления потока материала в окно, внутри сита смонтирован отбойник.

Особенности

ЭФФЕКТИВНЫЙ РАССЕВ

Платформа вибропривода совершает высокочастотные возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частиц по просеивающей поверхности — от центра к периферии сита.

РАССЕВ НА 6 ИЛИ 11 КЛАССОВ КРУПНОСТИ

Установка на вибропривода ВП 30 и ВП 30Т до 5 сит, а на ВП 50 — до 10 сит позволяет разделить пробу на 6 и 11 классов крупности соответственно.

НИЗКИЙ УРОВЕНЬ ШУМА

Эластичные приводные элементы и резиновые амортизаторы обеспечивают низкий уровень шума. Уплотнение прижима и поддона, а также уплотнительные кольца сит исключают соударения торцов, обеспечивают плотность сборки колонны сит и удобство ее разборки.

УДОБСТВО РАБОТЫ

На платформе вибропривода выполнена выборка для установки комплекта сит. Для перемещения анализатора в корпусе вибропривода предусмотрены две ручки.

НЕПРЕРЫВНЫЙ РАССЕВ<

Применение сит грохота с разгрузочными патрубками и отбойниками обеспечивает непрерывный рассев материала и его разгрузку во внешние приемные емкости.

БАЗОВОЕ УСТРОЙСТВО КРЕПЛЕНИЯ СИТ (УКС)

• • В основном элементе УКС — траверсе — предусмотрено две направляющие втулки, снижающие вероятность ее перекоса;
  • В маховичках УКС выполнена не сплошная, а скошенная резьба, что исключает необходимость прокручивания маховичков по резьбовым шпилькам и сокращает время фиксации колонны сит;
  • На нижней поверхности прижимной планки нанесено уплотнение, обеспечивающее надежность поджатия колонны сит.

КОМПЛЕКТАЦИЯ КРЫШКАМИ

Грохот ГР 30 может комплектоваться тремя видами крышек:

• С воронкой – для загрузки материала вручную;
• С патрубком – для подсоединения питателя;
• С мембраной – для подсоединения гибких шлангов.

Отрасли применения:

• Горнодобывающая
• Металлургическая
• Пищевая
• Строительная
• Химическая
• Фармацевтическая
