Описание
| Производитель: | Россия |
| Гарантия | 12 месяцев |

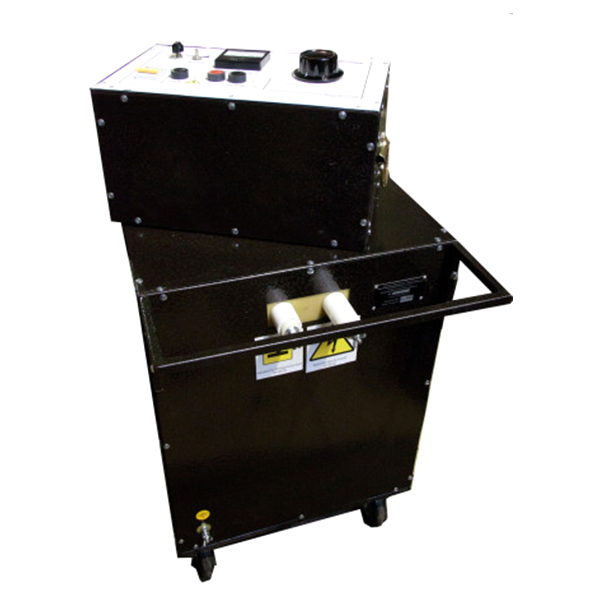

Генератор высоковольтных импульсов ГИ-2000/1 предназначен для определения расстояния до места повреждения кабеля импульсно-дуговым методом (совместно с рефлектометром), а также точного определения места повреждения кабеля акустическим методом.
Акустический
Топографический метод. Генератор ГИ имеющий в своемсоставе накопительные конденсаторные емкости, подает высоковольтные импульсы в кабельную линию. В месте ее повреждения образуется «разряд», звук которого улавливается акустическим приемником АП-027. При прохождении оператора над трассой кабельной линии, он слышит звук «разряда» в месте повреждения, максимальная величина которого определяется как место повреждения кабеля.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Пульт управления ГИ-2000/1 | 1 шт. |
| 2 | Силовой блок ГИ-2000/1 | 1 шт. |
| 3 | Комплект соединительных кабелей | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение импульса, кВ Регулятор напряжения встроен в пульт управления |
Ступень 1: 0 — 10 кВ Ступень 2: 0 — 20 кВ |
| Источник напряжения | Многосекционный трансформатор «сухого» исполнения |
| Период регулировки следования импульсов, с. | 3 — 15 / ручной режим |
| Максимальная энергия импульса на каждой ступени | 2000 Дж |
| Переключение ступеней 10кВ/20кВ | ручной коммутатор на силовом блоке |
| Встроенный адаптер импульсно-дугового метода ОМП | нет |
| Напряжение питания | 220В, 50 Гц |
| Максимальный ток, потребляемый из сети | 6,5А |
| Максимальная масса силового блока, кг не более | 90 кг |
| Габаритные размеры силового блока, мм не более | 600х510х650 |
