Описание
| Производитель: | Россия |
| Гарантия | 12 месяцев |

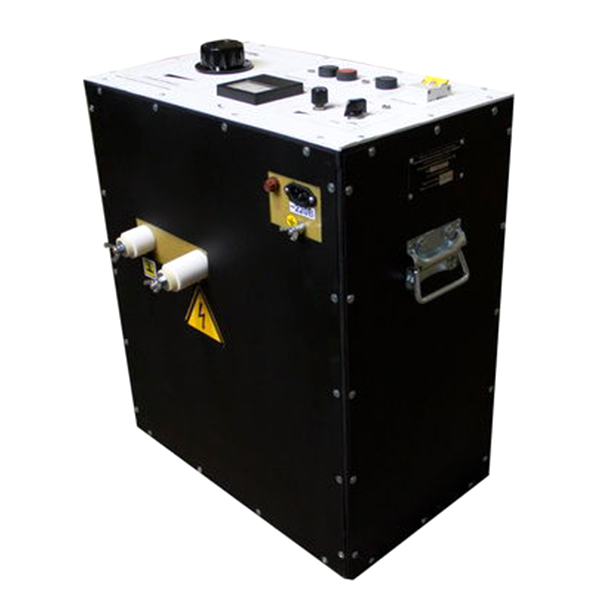

Генератор высоковольтных импульсов ГИ-1001 исполнение «МОНОБЛОК» предназначен для определения места повреждения силовых электрических кабелей.
Генераторы высоковольтных импульсов серии 1001, предназначенные для автономной работы, выпускаются в виде моноблока. Для перемещения блока предусмотрены колеса.
Методы поиска повреждений кабеля, реализованные в установке ГИ-1001 «МОНОБЛОК»
Акустический.
Топографический метод. Генератор ГИ имеющий в своем составе накопительные конденсаторные емкости, подает высоковольтные импульсы в кабельную линию. В месте ее повреждения образуется «разряд», звук которого улавливается акустическим приемником КАПП. При прохождении оператора над трассой кабельной линии, он слышит звук «разряда» в месте повреждения, максимальная величина которого определяется как место повреждения кабеля.
Генераторы серии ГИ-1001 «МОНОБЛОК» имеют встроенный разрядный замыкатель, обеспечивающий разряд устройства и кабельной линии после окончания работы, а также в случае внезапного отключения электропитания.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор высоковольтный импульсный ГИ-1001 | 1 шт. |
| 2 | Кабель питания 1,8 м | 1 шт. |
| 3 | Кабель защитного заземления 2 м | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальное напряжение импульса, В | 10000 |
| Максимальная энергия импульса, Дж | 1000 |
| Регулирование напряжения импульса | Плавное, 0…10000 В |
| Регулировка частоты импульса, с | 6…12 |
| Определение расстояния до места повреждения кабеля импульсно-дуговым методом (ИДМ) |
нет |
| Масса генератора ГИ, кг, не более | 80 |
| Габаритные размеры, мм, не более (без учета колес и транспортной ручки) |
600х370х720 |
| Тип исполнения | Переносной, моноблок на колесах |
| Напряжение питания, В | 220 В, 50 Гц |
| Ток, потребляемый из сети, А, не более | 5 |
