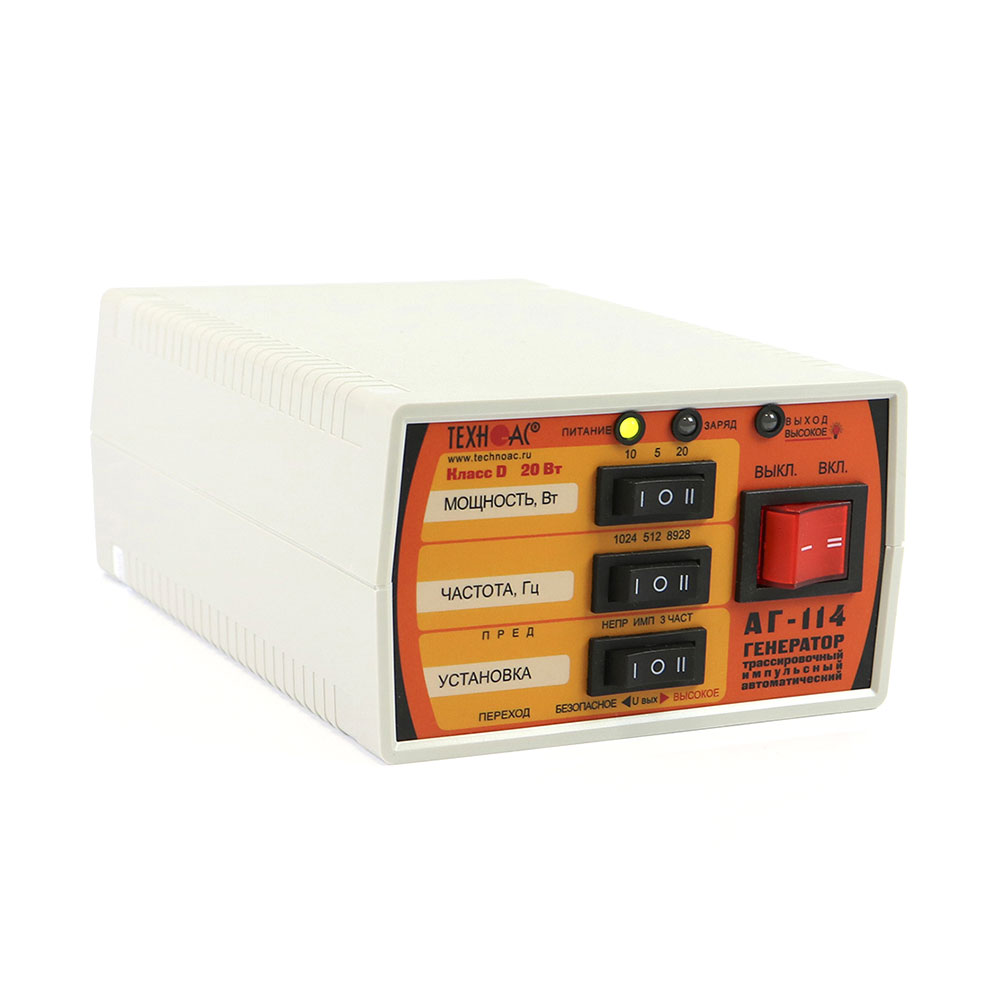

АГ-114 — генератор трассировочный

В наличии

109 650 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Частота	1, 1024 ± 1, 2, 512 ± 0.5, 8928 ± 8
  Мощность, Вт	10 ± 2.5, 20 ± 5, 5 ± 1.25
  Максимальное напряжение	72
  Питание	4,4 А max, Встроенный аккумулятор: напряжение 12 В, ёмкость 2,2 Ач, Допустимое внешнее напряжение питания: 11…15 В, Сетевой блок: 15 В
  Режимы генерации	Режим 1 — непрерывный; режим 2 — импульсные посылки; режим 3 — импульсный трёхчастотный
  Длительность импульса, мс	100
  Допустимое сопротивление нагрузки, Ом	любое
  Диапазон сопротивлений согласованной нагрузки, Ом (мощность 3, 20 Вт)	0,3…250
  Напряжение на выходе (ограниченное по умолчанию), В	36
  Согласование с нагрузкой	автомат., 20-ти ступенчатое
  Время согласования максимальное, не более, с	12
  Время зарядки штатного аккумулятора не более, ч	5

• Описание

  Назначение генератора АГ-114. Генератор трассировочный импульсный автоматический АГ-114 предназначен для создания распространяющихся сигналов (колебаний) в трассах скрытых коммуникаций при активном методе трассопоиска. Прибор создаёт в исследуемой коммуникации переменный синусоидальный ток — постоянно или кратковременными посылками, — необходимый для определения её местоположения.

• Особенности

  Выбранная выходная мощность (5 Вт на 1…1000 Ом, 10 Вт на 1…500 Ом, 20 Вт на 1…250 Ом) выдаётся автоматически. Возможность работы на высоких сопротивлениях нагрузки позволяет трассировать протяжённые коммуникации. Низкая мощность обеспечивает энергосбережение и малые «перенаводки» на соседние объекты, высокая мощность — высокую дальность трансляции и обнаружения.

  Три режима генерации:

  • Импульсный — основной высокоэкономичный режим с высокой разборчивостью на фоне помех.
  • Непрерывный — дополнительный низкоэкономичный режим для краткосрочных специальных измерений.
  • Трёхчастотный — режим, обеспечивающий выбор оптимальной частоты на удалённом приёмнике без переключения передатчика (генератора).

  Три частоты генерации: 512 Гц, 1024 Гц, 8928 Гц. Более низкая частота уменьшает «перенаводки» на соседние объекты, более высокая повышает дальность обнаружения.

  Компактная автономная конструкция (190×140×80 мм) при выходной мощности 20 Вт обеспечивается применением технологии «CLASS D (BD)» — импульсного выходного усилителя мощности с КПД 80%. Встроенный аккумулятор ёмкостью 2,2 А·ч обеспечивает импульсную генерацию более 5 часов при максимальной выходной мощности 20 Вт.

  Предусмотрена возможность работы с «подпиткой» от зарядного устройства или увеличения ресурса времени путём подключения внешнего аккумулятора.

  Система управления и индикации включает четыре клавишных переключателя и два светодиода с подписями и символами. Прибор предназначен для работы в полевых условиях и не требует постоянного надзора, контроля параметров и частых оперативных переключений. При существенных изменениях сопротивления нагрузки прибор автоматически перенастраивается.

  Индикация напряжения питания и выходной мощности осуществляется двумя трёхцветными светодиодами:

  • Зелёный цвет — параметр в норме.
  • Жёлтый цвет — ниже нормы.
  • Красный цвет — выше нормы.
  • Мерцание индикатора определённым цветом — автоматическое выключение генерации вследствие отклонения от нормы.

  Алгоритм управления включает выбор режима, мощности и частоты, а затем включение прибора. Автоматика предусматривает несколько степеней защиты от недопустимых факторов.

  По умолчанию выходное напряжение ограничено на безопасном для человека уровне. При необходимости ограничение можно временно снять до окончания сеанса при соблюдении мер безопасности. Наличие опасного напряжения на выходе отображается красными вспышками выходного индикатора.

• Комплектация

  • Генератор трассировочный АГ-114 — 1 шт.
  • Источник питания AG114M.02.020 — 1 шт.
  • Кабель внешнего питания АГ120.02.020 — 1 шт.
  • Кабель выходной АГ120.02.030 — 1 шт.
  • Индукционная антенна ИЭМ-301.2 — 1 шт.
  • Штырь заземления АГ110.02.030 — 1 шт.
  • Контакт магнитный АГ120.02.090 — 1 шт.
  • Сумка для индукционной антенны ИЭМ-301.2 (чехол 53107) — 1 шт.
  • Сумка для генератора АГ-114 (чехол 53163) — 1 шт.
  • Сумка для комплекта (чехол 53112) — 1 шт.
  • Руководство по эксплуатации — 1 шт.
  • Паспорт — 1 шт.
