Описание
| Производитель: | Россия |
Предназначен для измерения толщины изделий из сталей и алюминиевых сплавов без применения контактной жидкости.
Обновленный ЭМА толщиномер с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.
Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.

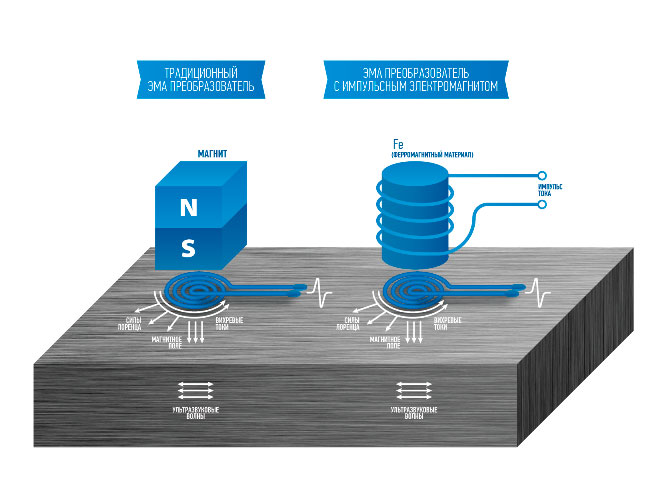

Схема традиционного ЭМА преобразователя и ЭМА преобразователя с импульсным электромагнитом
Назначение толщиномера А1270
- Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости.
- Оценка степени анизотропии материала.
- Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности.
- Толщиномертия листового проката.
Функциональные возможности
- Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
- Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
- Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
- Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
- Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1 мм. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.
- Новое поколение ЭМАП с постоянным магнитом S7692 и S7694 содержит более мощные магниты, позволяющие проводить измерения стальных объектов через зазор до 5мм, что дает возможность выполнять толщинометрию металла через нанесенное изоляционные и лакокрасочные покрытия без зачистки.
- Сканирование объекта контроля.
- Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.
- Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).
- Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
- Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.
Особенности
- Диапазон измеряемых толщин от 0,9 до 100 мм.
- Быстрый доступ к функциям управления.
- Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца.
- Автоматическое определение скорости ультразвука на объекте известной толщины.
- Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения.
- Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов.
- Большой информативный цветной TFT дисплей.
- Возможность смены ориентации изображения при повороте прибора на 90 градусов.
- Управление яркостью подсветки прибора.
- Встроенный литиевый аккумулятор.
- Индикатор уровня заряда аккумулятора.
- Время непрерывной работы 9 ч.
- Звуковая, цветовая и виброиндикация.
- Дискретность индикации измерений толщины 0,01 или 0,1 мм.
- Передача данных на ПК через USB.
- Программное обеспечение для приема данных из прибора и сохранения их на ПК.

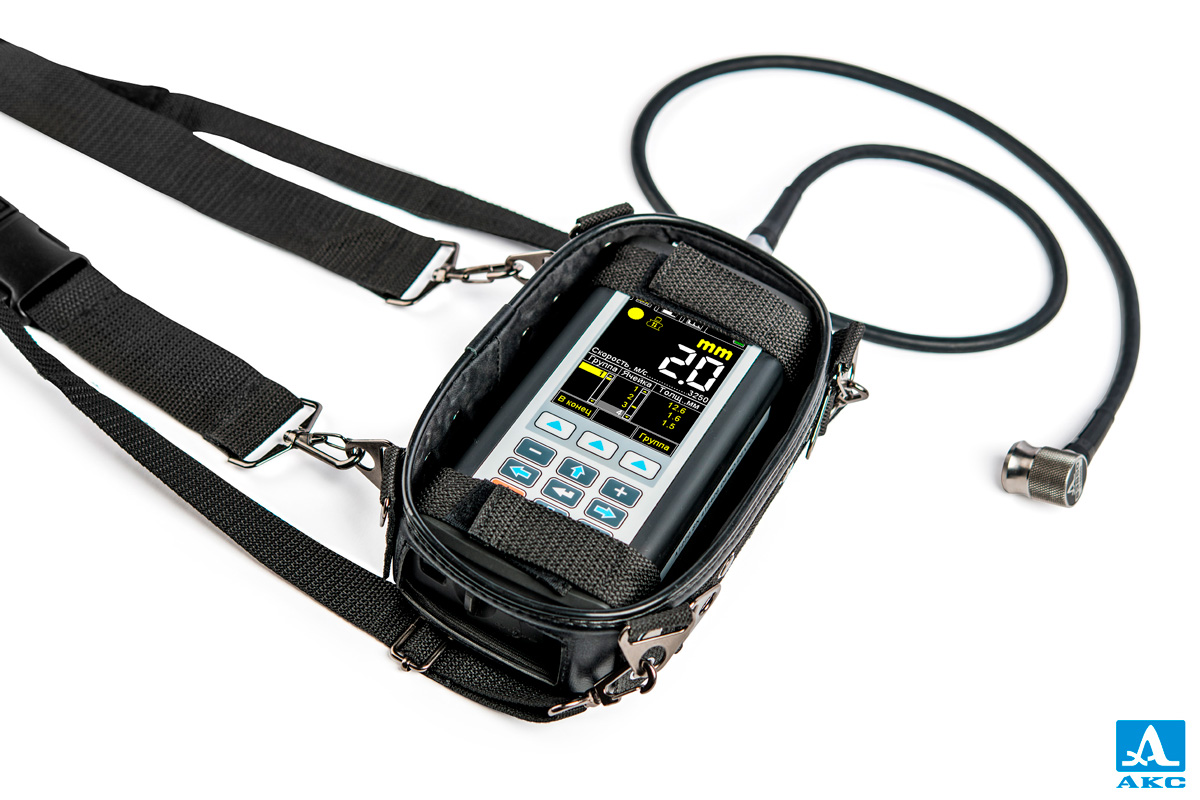

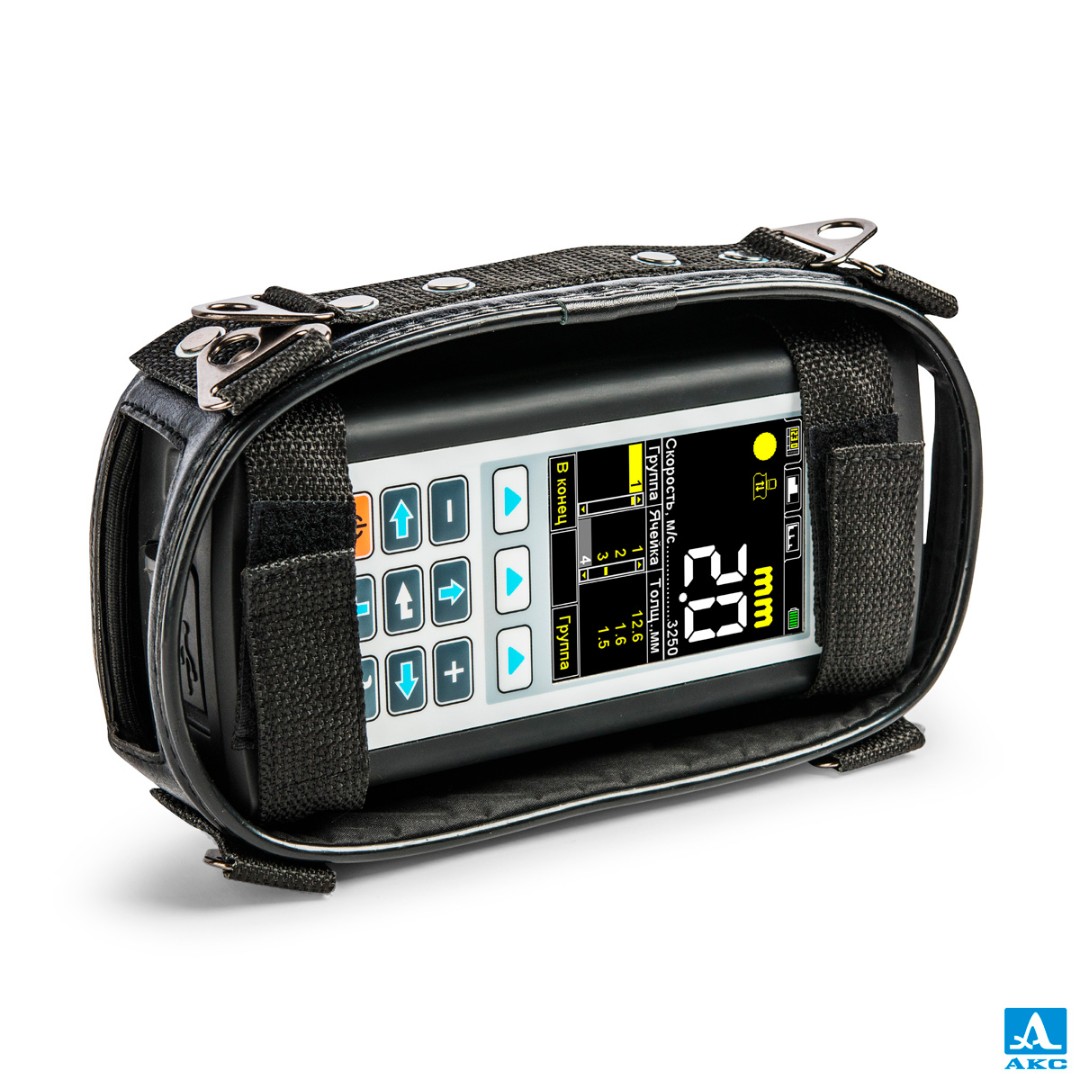

- Специализированный планшет с возможностью крепления на поясе электронного блока прибора для удобства работы в труднодоступных местах и на высоте.

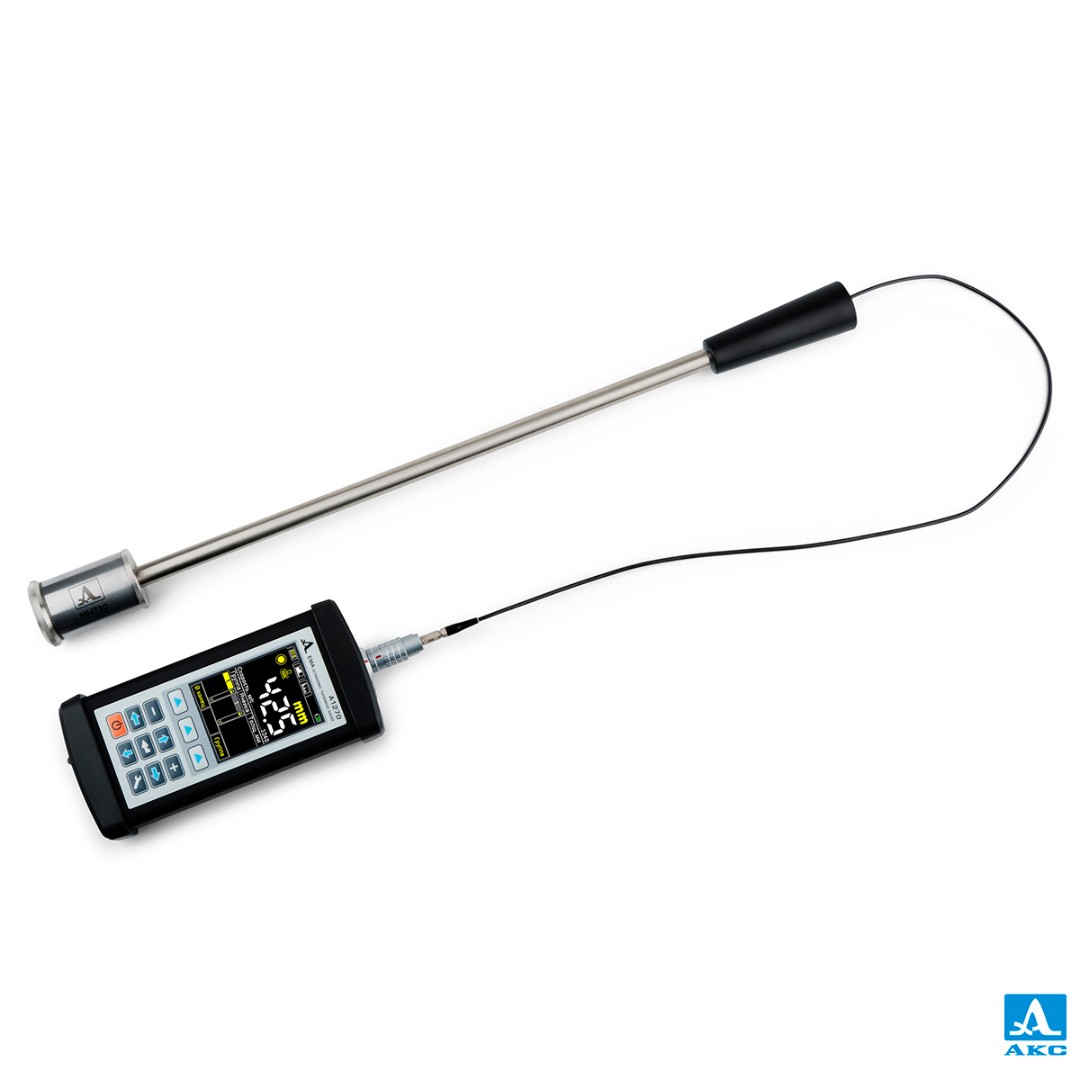

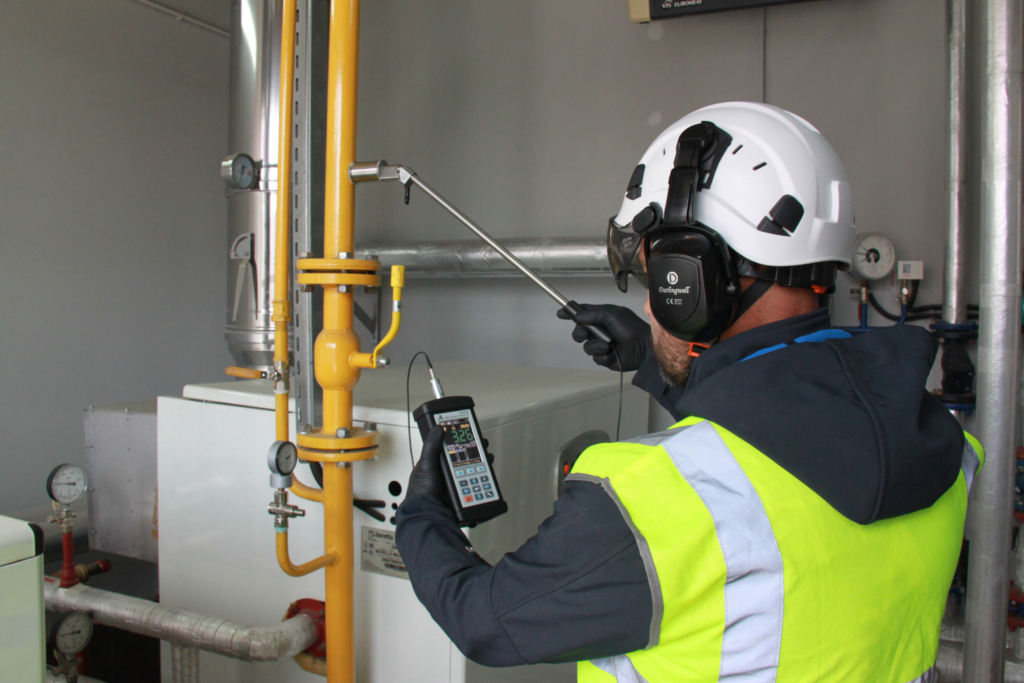

| Температура объекта, С | Режим контроля |
| Без теплозащиты ЭМАП | |
| 300 | 5 секунд контакт с объектом – 2 минуты пауза |
| С теплозащитой ЭМАП (стеклоткань толщиной 0,2 мм) | |
| 300 | 5 секунд контакт с объектом – 1 минута пауза |
| 500 | 5 секунд контакт с объектом – 5 минут пауза |
Режим работы

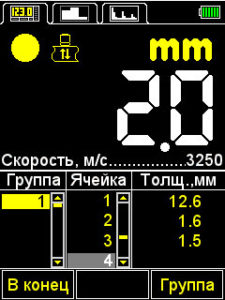

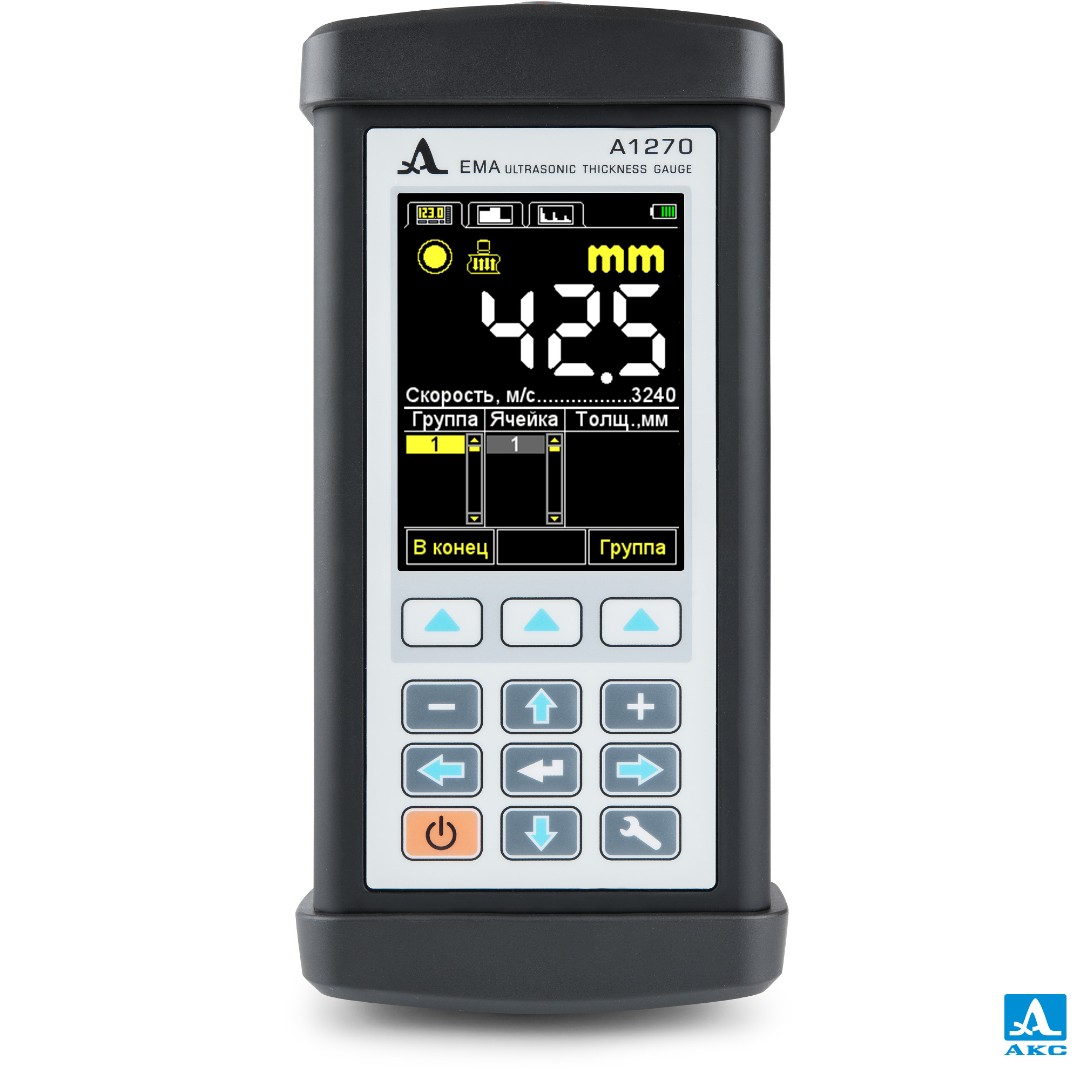

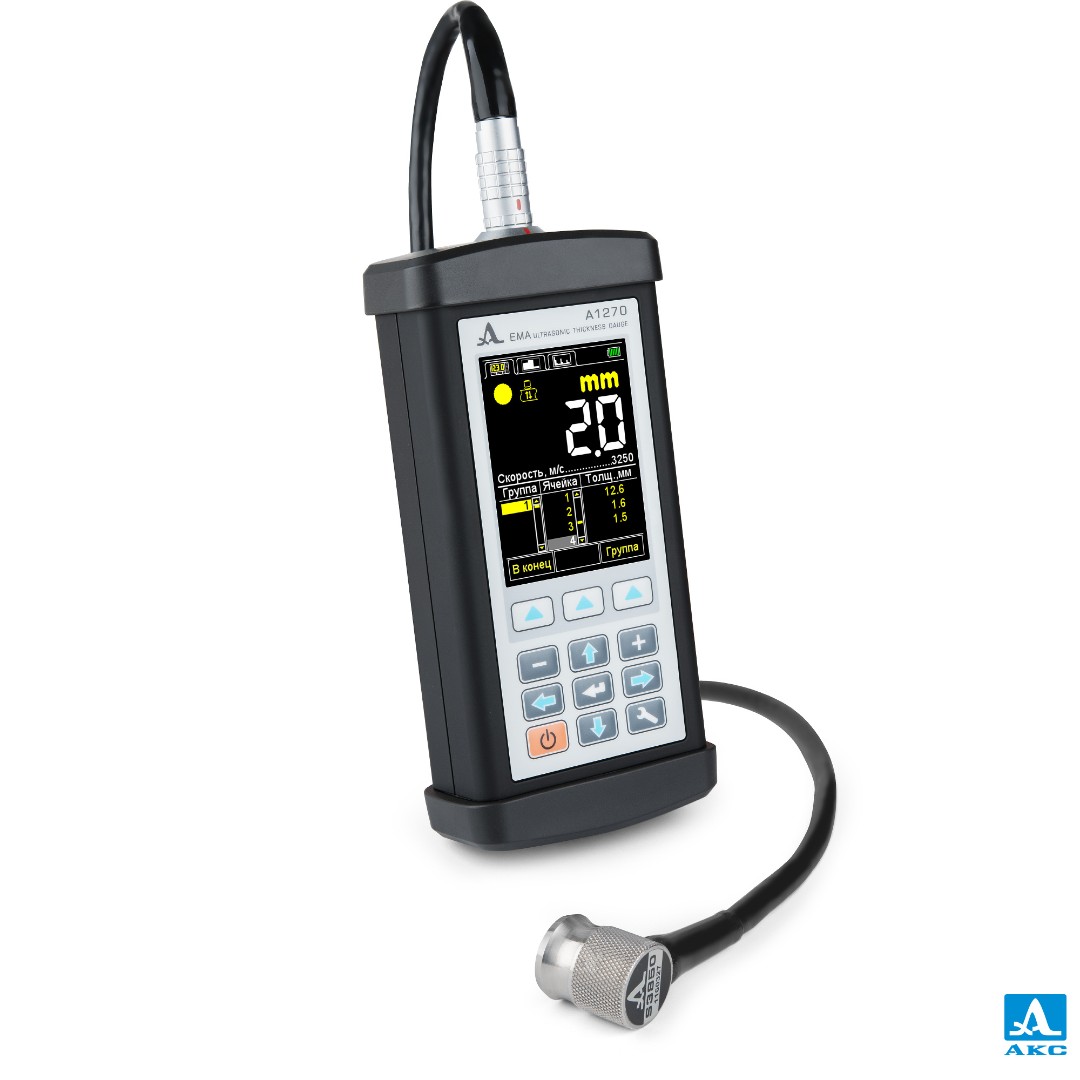

1. Режим ПАМЯТЬ
Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы — ячейки в группах — результаты).
Отображение цифровых значений результатов измерений в горизонтальном и вертикальном положении дисплея.
Особенности:
- Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределение результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
- Коррекция сохраненных результатов, путем проведения повторных измерений с последующей записью новых данных в корректируемую ячейку памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

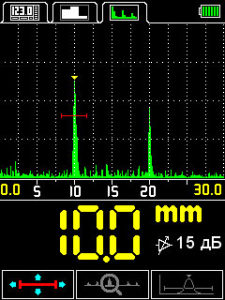

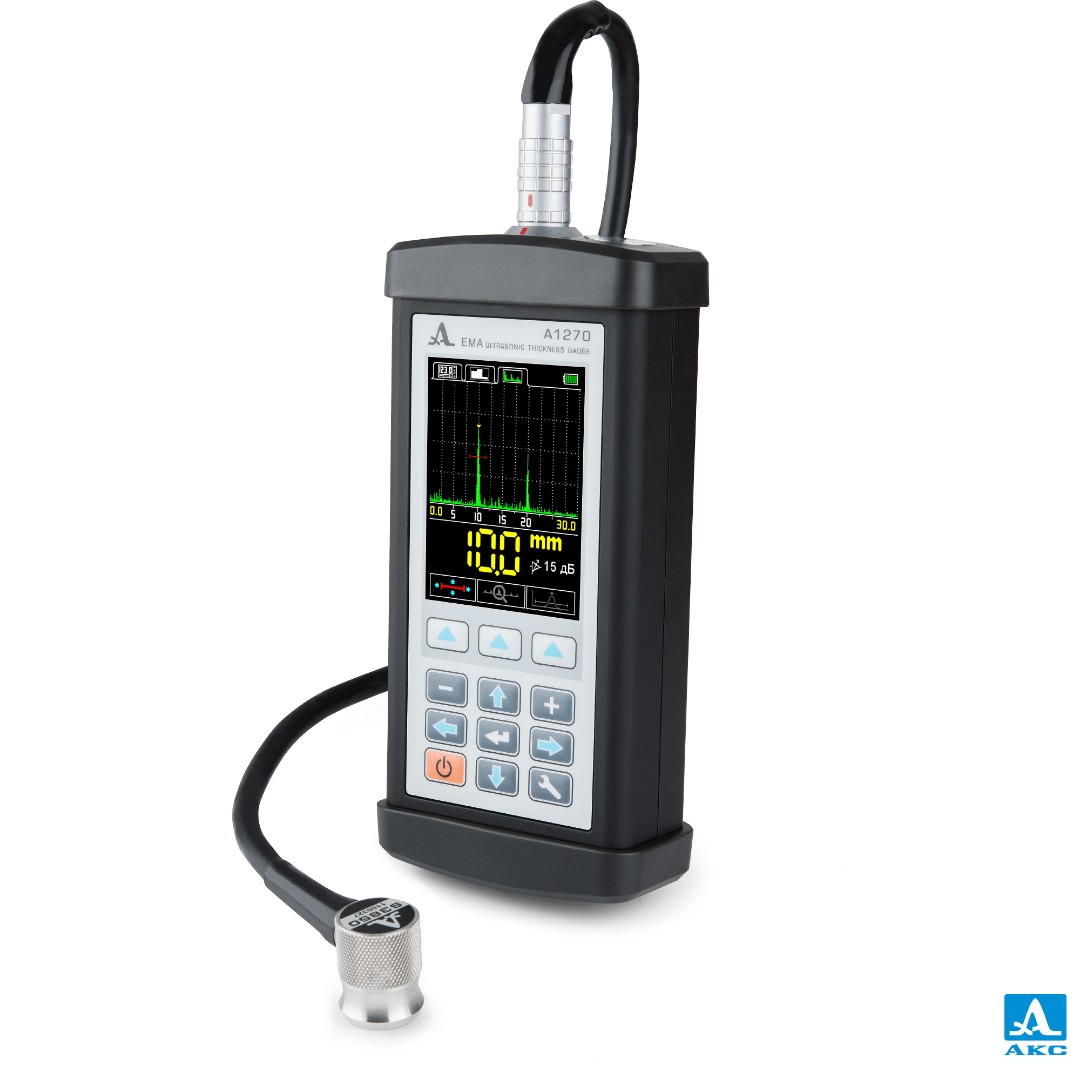

2. Режим А-Скан
Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана.
Отображение А-Скана сигнала при горизонтальном и вертикальном положении дисплея.
Особенности:
- Режим позволяет исключить неточности в измерениях, вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы.
- Выбор способа измерения:
по первому превышению сигналом уровня строба;
по максимуму сигнала в стробе;
между двумя максимальными сигналами в стробе (позволяет осуществлять толщинометрию металла через лакокрасочные покрытия без зачистки);
сложение всех сигналов в стробе (функция АКФ).
- Просмотр выбранных участков сигнала, текущих параметров и настроек.
- Сохранение изображения А-Скана вместе с цифровым результатом измерения.

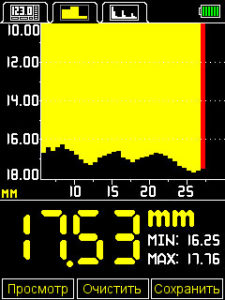

3. Режим В-Скан
Применяется для поиска коррозионных повреждений при проведении сканирования объекта контроля с отображением графического В-Скана.
Отображение В-Скана при горизонтальном и вертикальном положении дисплея, соответствующего профилю толщины контролируемого изделия.
Особенности:
- Построение графического изображения В-Скана на экране прибора при проведении измерений со скоростью до 10 кадров в секунду.
- Задание скорости движения преобразователя.
- Задание количества измерений на фиксированное расстояние.
- Отображение как текущего результата измерения, так и минимального/максимального.

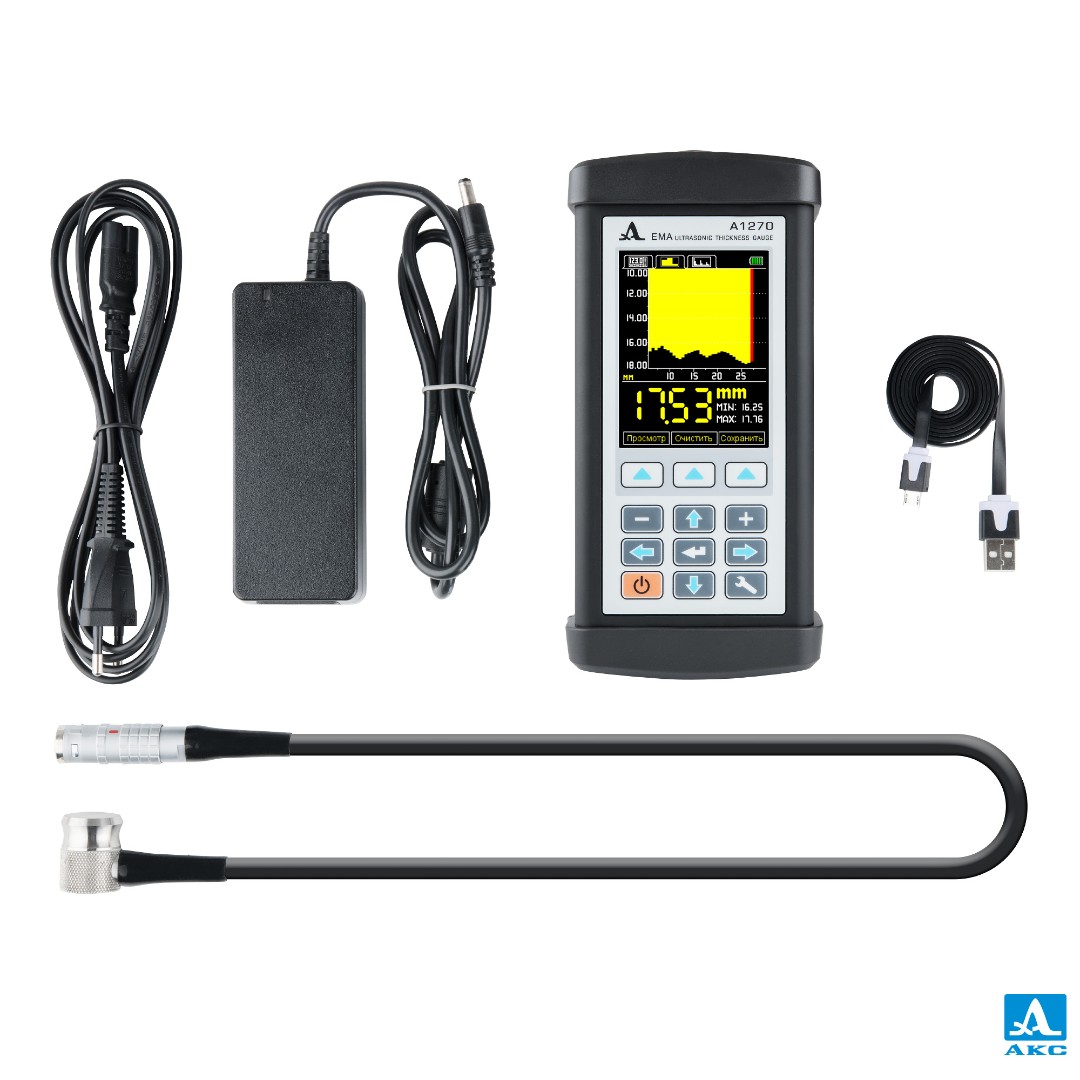

Комплектация
- А1270 – электронный блок ЭМА толщиномера
- ЭМАП S3950 5.0A0D15ES со встроенным кабелем
- Сетевой адаптер 220 В-USB
- Кабель USB A-Micro B
- Планшет Т15

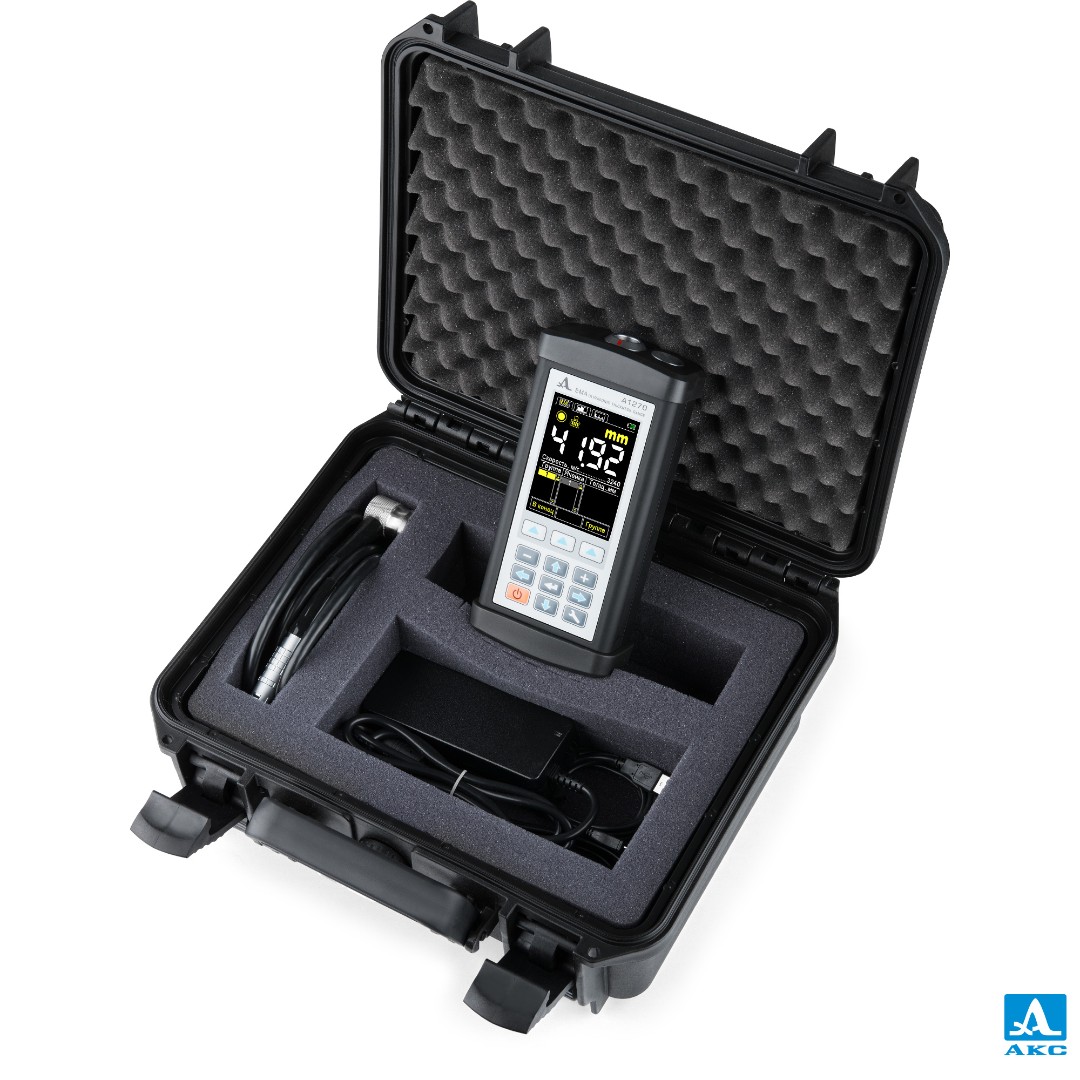

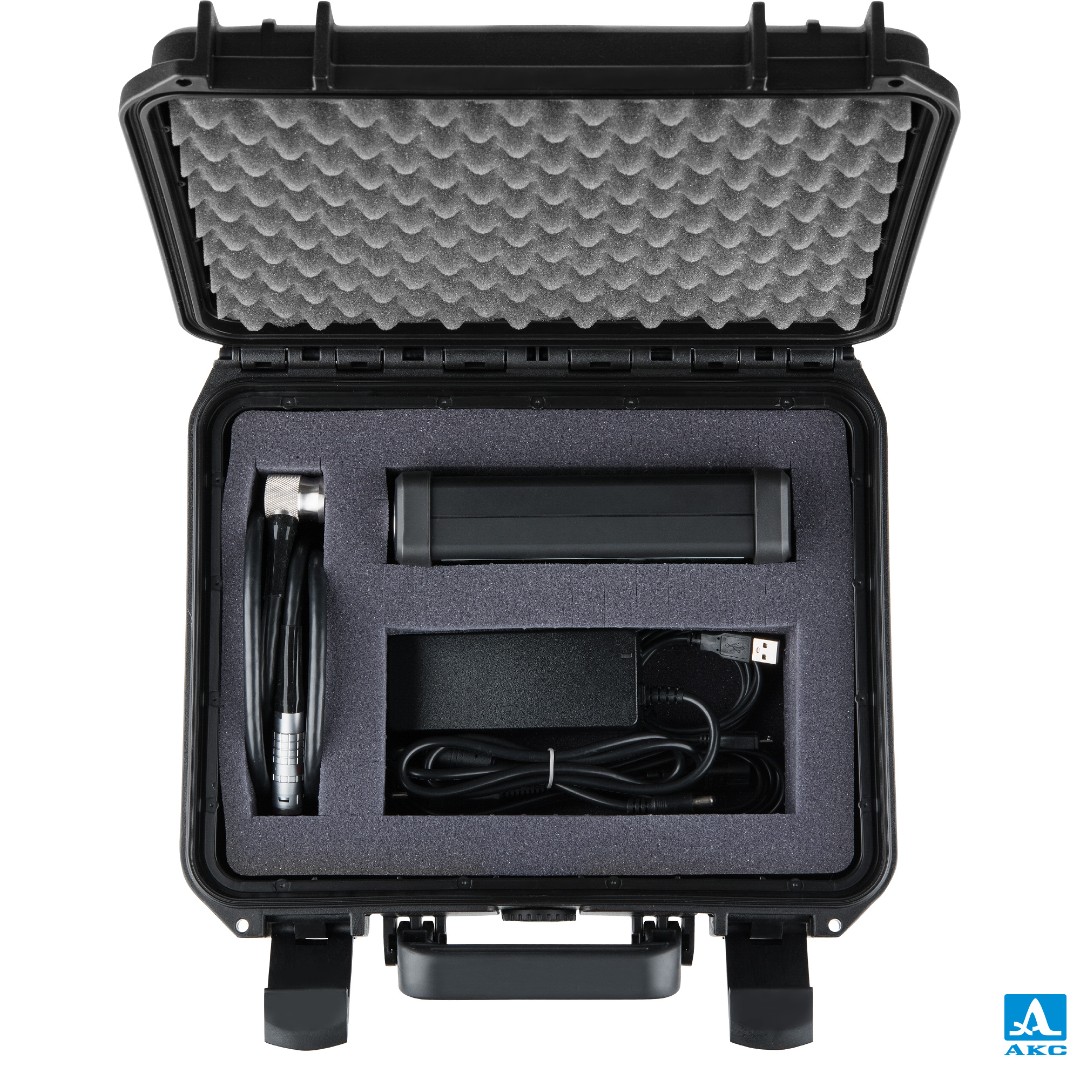

- Жесткий кейс Т12
Технические характеристики
| Наименование характеристики | Значение |
| Основные технические характеристики | |
| Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с | от 500 до 15 000 |
| Диапазон рабочих частот, МГц | от 2,5 до 5,0 |
| Источник питания | встроенный аккумулятор |
| Номинальное напряжение питания, В | 13,2 |
| Время непрерывной работы от полностью заряженного нового аккумулятора при нормальных климатических условиях, ч, не менее | 8 |
| Габаритные размеры, мм, не более: | |
| длина | 210 |
| ширина | 100 |
| высота | 50 |
| Масса, г, не более | 1 100 |
| Условия эксплуатации:температура окружающего воздуха, oС | от минус 30 до плюс 55 |
| Основные метрологические характеристики | |
| Диапазон измерений толщины (по стали) с электромагнитно-акустическими преобразователями (ЭМАП), мм: | |
| S3950 5.0A0D15ES | от 0,9 до 50,0 |
| S3850 5.0A0D8ES | от 0,9 до 50,0 |
| S7392 4.0A0D10ES | от 0,9 до 100,0 |
| S7394 3.0A0R10x10ES | от 0,9 до 100,0 |
| Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм | ±(0,01·d + 0,02), где d – измеряемая толщина, мм |
