Описание

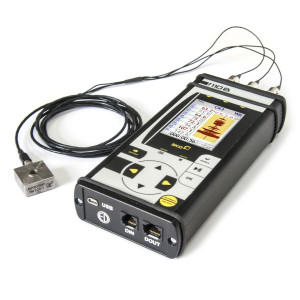

Типовой комплект поставки Виброэксперт-111В виброметра-анализатора спектра ЭКОФИЗИКА-111В предназначен для 3-канальных измерений вибрации в инженерных задачах, а также для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда.
| Производитель: | Россия |
| Гарантия: | 1 год |
| Номер реестра СИ: | 66279-16 |
Комплектация
- трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-110В с тремя входами BNC (ICP/IEPE),
- 3-компонентный вибродатчик,
- два комплекта аккумуляторов с зарядным устройством,
- руководство по эксплуатации с паспортом и свидетельством о поверке,
- набор измерительных программ «Инженерная виброметрия ЭФБ-110В»,
- набор измерительных программ модулей «Санитарная виброметрия ЭФБ-110В»
- сумка НД
Технические характеристики
Технические характеристики прибора Экофизика-111В в качестве виброметра
| Удовлетворяемые стандарты, показатели точности | ГОСТ ИСО 8041-2006, 2954-2014, ГОСТ Р 53963.1-2010, ГОСТ 12.1.012-2004, 31192.1-2004, 31191.1-2004, 31191.2-2004 |
|---|---|
| Режимы измерения виброметра | Общая вибрация, Локальная вибрация, 1/3-октавный анализатор, БПФ-анализатор |
| Количество каналов | 1-3 (определяется типом и количеством вибродатчиков) |
| Тип вибропреобразователя | Пьезоакселерометры и велосиметры со встроенной электроникой IEPE (ICP-совместимые) |
| Измеряемые параметры |
Три компонента корректированного ускорения, доза вибрации VDV, вибо экспозиция (общая вибрация), полное виброускорение (локальная вибрация), MTVV — для исполнения. Среднеквадратичные и пиковые значения виброскорости |
| Частотные коррекции общей вибрации (измеряются одновременно) | Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm |
| Частотные коррекции локальной вибрации (измеряются одновременно) | Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh |
| Временные характеристики | СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5с, Пик-10с, Пик (пиковое значение за все время измерения), VDV |
| Диапазон измерений виброускорения, дБ отн. 1 мкм/с2 |
33 — 184* (Wm, Wk), 44-184* (Fh) |
| Диапазон измерения виброскорости, дБ отн. 5·10-8 м/с | 75 — 139* (Fk), 64 — 139* (Ар) |
| Пределы допускаемой абсолютной погрешности измерения виброускорения и виброскорости на опорной частоте, дБ | +/-0,3 |
* Точный диапазон измерений конкретного виброметра может быть более узким и зависит от заказанных типов вибропреобразователей.
Технические характеристики прибора Экофизика-111В в качестве анализатора спектра
| Удовлетворяемые стандарты и показатели точности | Класс1 по ГОСТ Р 8.714-2010 (МЭК 61260) |
|---|---|
| Наборы фильтров | октавные и 1/3-октавные фильтры |
| Диапазон частот анализа в реальном времени в режиме «Общая вибрация» |
октавные фильтры 1 Гц — 125 Гц 1/3-октавные фильтры 0,8 Гц — 160 Гц |
| Диапазон частот анализа в реальном времени в режиме «Локальная вибрация ЭФБ-110В» |
октавные фильтры 8 Гц — 1000 Гц 1/3-октавные фильтры 6,3 Гц — 1250 Гц |
| Диапазон частот анализа в реальном времени в режиме «1/3-октавный анализатор XYZ» |
октавные фильтры 1 — 16 000 Гц 1/3-октавные фильтры 0,8 — 20 000 Гц |
| Линейный рабочий диапазон октавных фильтров |
Общая вибрация: 121 дБ Локальная вибрация: 112 дБ 1/3-октавный анализатор XYZ: 99 дБ |
|
Линейный рабочий диапазон 1/3-октавных фильтров |
Общая вибрация ЭФБ-110В: 126 дБ Локальная вибрация ЭФБ-110В: 117 дБ 1/3-октавный анализатор XYZ: 100 дБ |
| Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110) | 4,6 В пик-пик |
| Пределы допускаемой погрешности на опорных частотах | +/- 0,5 дБ |
Технические характеристики узкополосного анализа в режиме «БПФ-анализатор XYZ» :
- Количество каналов: 3.
- Диапазон измерений: 0-125 дБ
- Количество точек в окне анализа: 1024.
- Диапазон анализа (полоса БПФ): 187 Гц, 375 Гц, 750 Гц, 1,5 кГц, 3 кГц, 6 кГц,
12 кГц, 24 кГц. - Количество усреднений (в зависимости от диапазона анализа): от 1 до 128.
- Количество линий БПФ, выводимых на индикатор: 200.
- Величина перекрытия окон БПФ (в зависимости от диапазона анализа): 75% или 87,5.
- Диапазон ZOOM: от 4 до 32.
- Усреднение: линейное, линейное с накоплением.
- Временное окно: модифицированное Flap-Top (ISO 18431)
Характеристики в качестве регистратора сигналов
- Количество каналов: 3
- Частота выборки сигнала, Гц: от 93,8 до 48000
- Фильтр высоких частот, Гц: от 0,5 до 93,8
Общетехнические характеристики приборов Экофизика-110В и Экофизика-111В
- Питание прибора
- Питание прибора осуществляется от комплекта аккумуляторов.
- Энергопотребление: максимально 500 мА.
- Зарядка аккумуляторов: с использованием внешнего зарядного устройства (входит в комплект поставки).
- Габаритные размеры и масса
- Габаритные размеры (без первичных преобразователей): 188 мм х 86 мм х 35 мм.
- Масса (без первичных преобразователей): не более 0,6 кг.
- Прочие характеристики
- Индикатор: OLED (320х240), цветной, диапазон рабочих температур от минус 10 С до плюс 50 С
- Для исполнения Экофизика-110В (Белая): TFT (320х240), цветной, диапазон рабочих температур от минус 20 до плюс 50 С.
- Клавиатура: пленочная.
- Память: >4 Гбайт, энергонезависимая.
- Интерфейс: USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков).
- Индикатор: OLED (320х240), цветной, диапазон рабочих температур от минус 10 С до плюс 50 С
- Рабочие условия эксплуатации
- Диапазон рабочих температур окружающей среды: от минус 10 гр. С до плюс 40 гр.С.
- Относительная влажность: до 90 % при +40 гр.С (без конденсата).
- Атмосферное давление: от 86 кПа до 108 кПа (645-810 мм рт.ст.).
