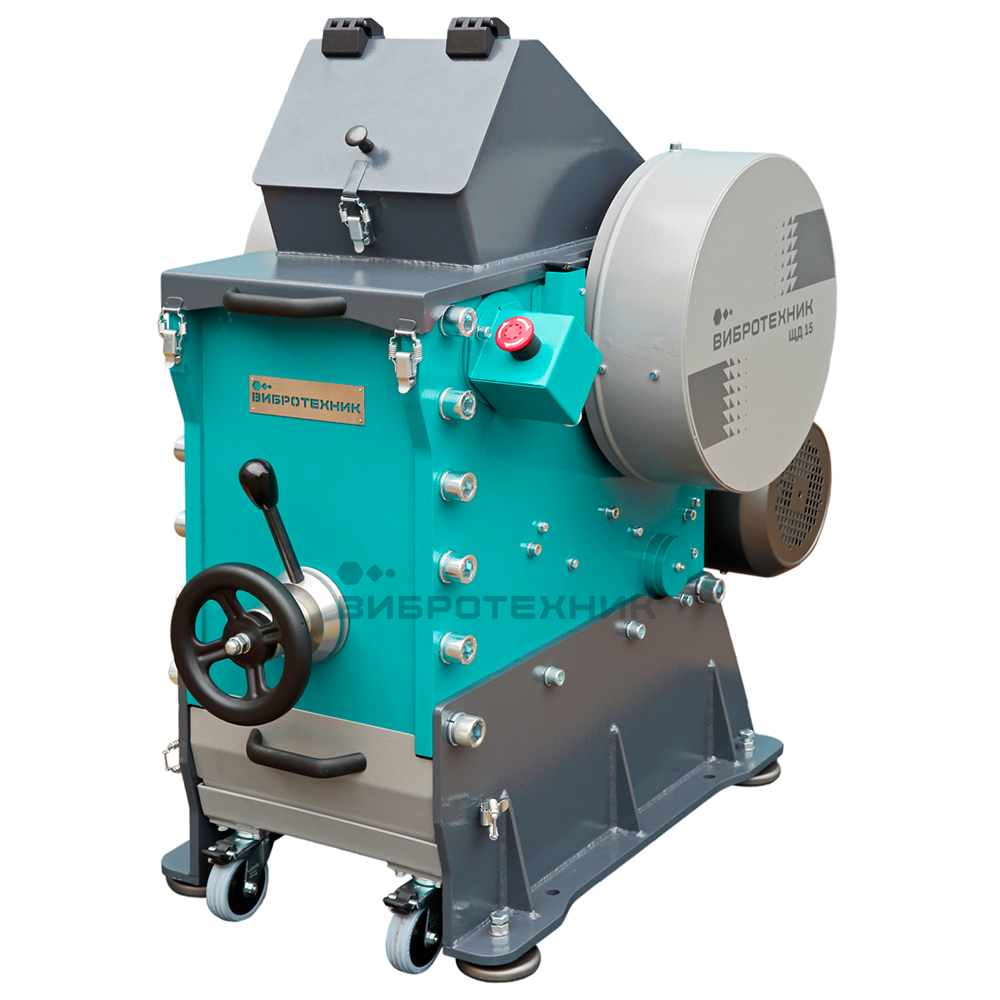

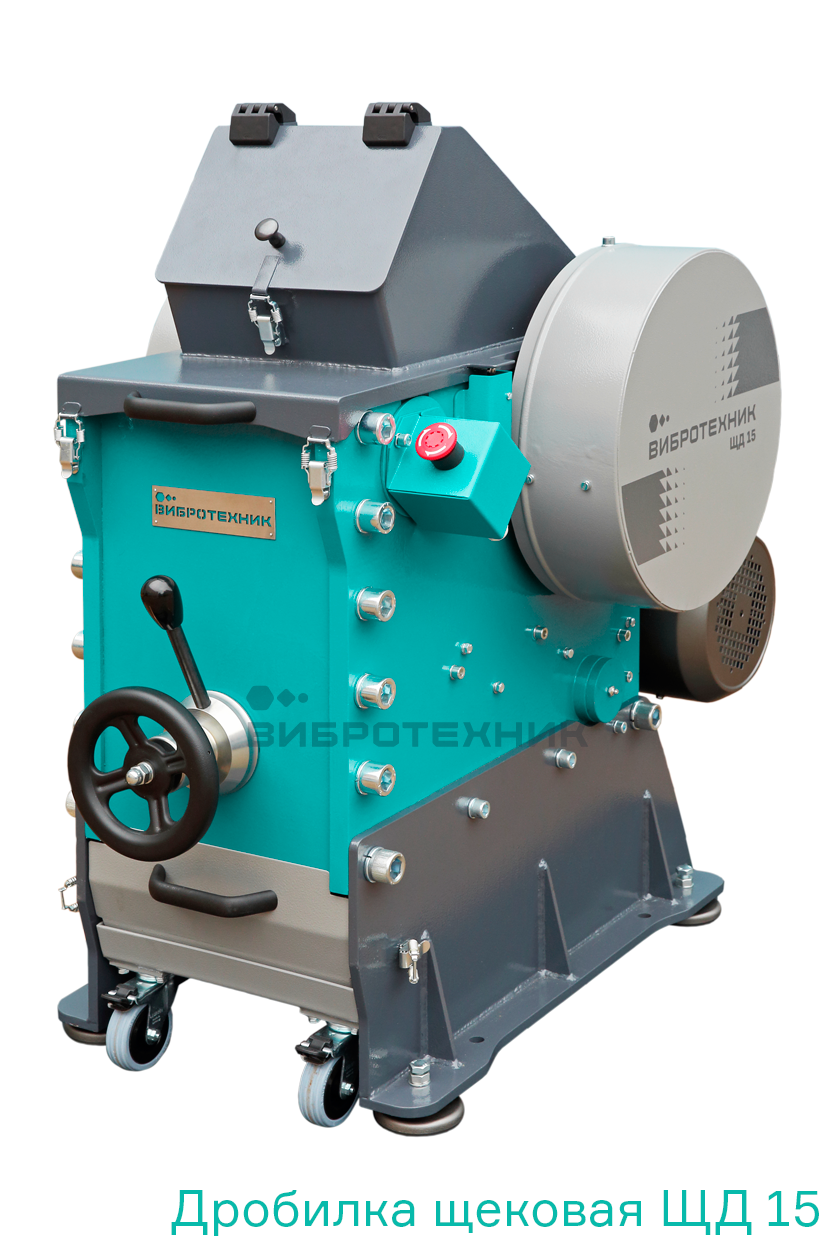

Дробилка щековая лабораторная ЩД 15

Описание

ЩД 15 —  щековая дробилка со сложным качанием щеки, разрушение материала в которой происходит за счет деформаций сжатия и сдвига. Крупность дробленого материала определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.

В состав дробилки входят: загрузочный бункер, корпус, смонтированные в нем основание,  шатун и устройство регулировки щели. В нижней части корпуса размещена приемная емкость, а в задней — закреплен электродвигатель с устройством натяжения ременной передачи.

Внутри корпуса расположены две щеки: неподвижная, закрепленная на основании и подвижная — на шатуне.

Основание подвешено на оси, а его положение в нижней части определяется регулировочным устройством. Винт регулировочного устройства упирается в основание через блок с тарельчатыми пружинами, предохраняющими дробилку от поломки при попадании недробимого тела. В регулировочном узле применена упорная резьба увеличенного диаметра S 36х3, что снижает вероятность заклинивания устройства.

Крутящий момент от электродвигателя передается через ременную передачу на эксцентриковый вал, на котором смонтирован шатун с подвижной щекой.

Загрузочный бункер имеет конфигурацию, снижающую вероятность вылета материала из камеры дробления. Загрузочное отверстие бункера закрывается крышкой. Бункер крепится на корпусе через поворотную ось и фиксируется двумя латчерами. Для удобства откидывания бункера, он связан с корпусом через газлифты.

В нижней части корпуса предусмотрен патрубок для подключения дробилки к системе пылеулавливания.
Внутренняя поверхность стенок корпуса  в зоне дробления защищена футеровочными бронями из износостойкой стали.

На правой стенке корпуса расположен кронштейн с аварийной «Стоп-кнопкой» и концевым микровыключателем, предотвращающим запуск дробилки без загрузочного бункера.

Особенности

ЭФФЕКТИВНОСТЬ ДРОБЛЕНИЯ

Сопряжение зубьев щек «зуб-впадина» обеспечивает высокую производительность дробления. Дробление от 110 до 1 мм за один проход (90%). Электродвигатель мощностью 5,5 кВт, а также маховик и шкив увеличенной массы позволяют дробить материалы твердостью до 7 ед. по Моосу.

БЫСТРОТА ОБСЛУЖИВАНИЯ

Смазка подвижных узлов через пресс-масленки. Устройство натяжения клиноременной передачи. Быстросменные футеровочные брони.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск без загрузочного бункера. Аварийная «Стоп-кнопка» для экстренной остановки работы. Все вращающиеся детали и узлы закрыты кожухами.

ПРИЕМНАЯ ЕМКОСТЬ

Комплектация приемной емкостью объемом 15 л на выкатной тележке.

УСИЛЕННЫЙ КОРПУС

Разборная конструкция корпуса исключает разрывы сварки. Передняя и боковые стенки выполнены из листового проката толщиной 40 и 20 мм соответственно. При сборке корпуса применяются Болты М 20х45, обеспечивающие надежное крепление стенок.

УДОБСТВО РЕГУЛИРОВКИ

Применение упорной резьбы (взамен метрической) снижает вероятность заклинивания регулировочного узла. Шаг резьбы 3 мм позволяет быстро изменять зазор между щеками. Контргайка обеспечивает надежную фиксацию зазора.

УДОБСТВО ЗАГРУЗКИ

Крышка снижает уровень пыления. Конфигурация загрузочного бункера исключает выброс материала. В задней части бункера выполнено отверстие для подключения системы пылеудаления.

КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Подвижная и неподвижная щеки ЩД 15 изготовлены из высокопрочного серого чугуна ЧХ16М2, взаимозаменяемы, а также могут быть развернуты на 180°. ЩД 15 может комплектоваться двумя видами щек со стандартным размером зубьев и с увеличенными зубьями.

Футеровочные брони и клинья из износостойкой стали 65Г.

Подшипники производства шведской фирмы SKF.

КОМПЛЕКТАЦИЯ СОКРАТИТЕЛЕМ

Одновременное дробление и сокращение за счет объединения Щековой дробилки ЩД 15 и Сократителя САМ в единый технологический комплекс Дробильно-сократительный агрегат ДСА на базе ШД 15 исключает этап перегрузки пробы, что снижает степень пыления и повышает производительность работы.

КОМПЛЕКТ ЛОТКОВ

Дробильно-сократительный агрегат укомплектован несколькими типами лотков:

• 25% пробы;
• 10% пробы;
• 5% пробы;
• лоток с перегородкой, обеспечивающий плавную регулировку степени сокращения от 10% до 1% общего объема пробы.

Отрасли применения:

• Горнодобывающая
• Металлургическая
• Строительная
• Химическая
• Фармацевтическая
