Описание
| Производитель: | Челэнергоприбор, Россия |
| Номер в реестре СИ | 58639-14 |
| Гарантия | 18 месяцев |

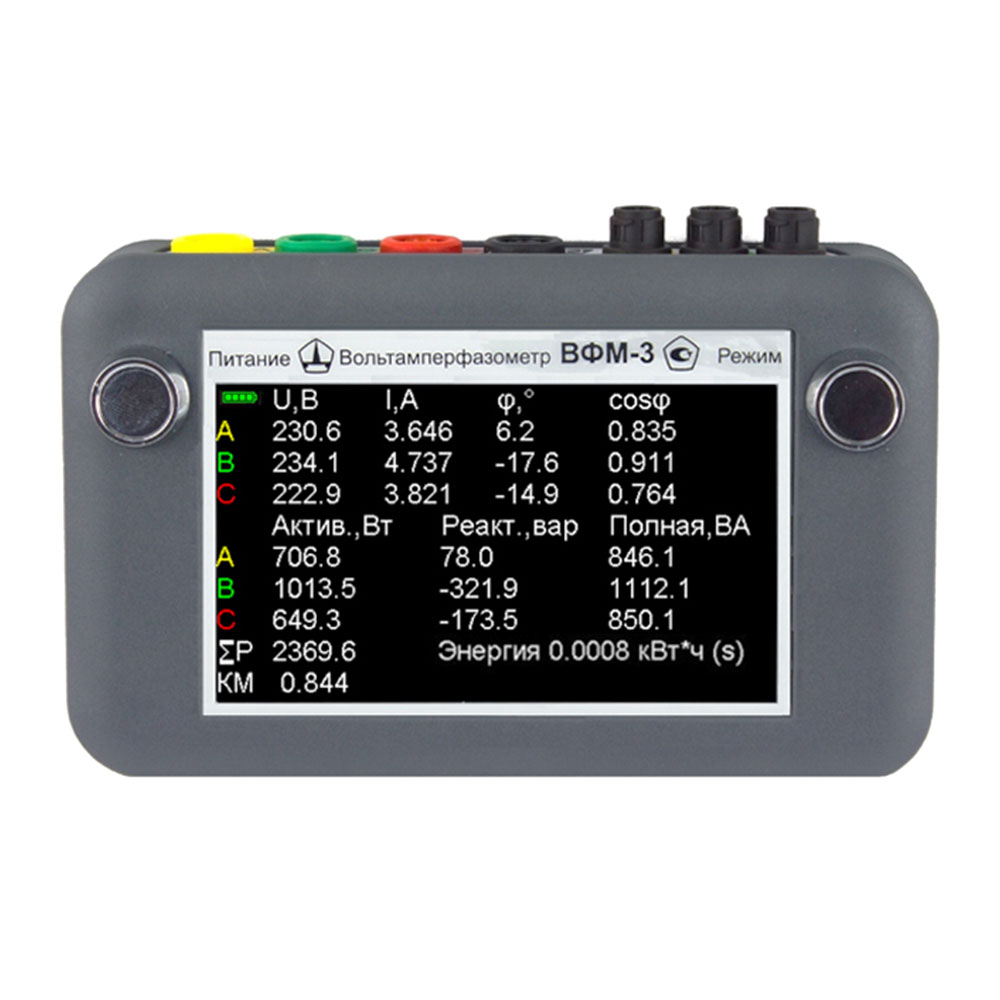

Вольтамперфазометр ВФМ-3 предназначен для одновременного измерения действующего значения трех фазных и трех линейных напряжений, силы переменного тока в трех цепях с одновременным вычислением активной, реактивной и полной мощностей в цепи, измерения частоты, угла сдвига фаз между фазными и линейными напряжениями, между токами и напряжениями, а также вывода векторной диаграммы напряжений и токов в трехфазных системах.
Прибор может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладке фазочувствительных схем релейной защиты, для проверки правильности подключения счетчиков электроэнергии.
Измерение вольтамперфазометром ВФМ-3
- Uдейств. 3-х фазных и 3-х линейных напряжений, В.
- I в 3-х цепях, А.
- P (Вт), Q (ВАр), S (ВА) мощностей.
- ƒ, Гц.
- φ между Uф и Uл.
- φ между I и U.
Отличительные особенности вольтамперфазометра ВФМ-3
- Самый компактный и легкий (0,3 кг) из современных 3-фазных вольтамперфазометров.
- На 4.3” цветном индикаторе помещаются одновременно все основные результаты измерений, выводится векторная диаграмма.
- Позволяет проверять правильность подключения однофазных и трехфазных счетчиков электроэнергии и отсутствие несанкционированного вмешательства в их работу, благодаря функции подсчета электроэнергии.
- Измерение силы переменного тока в пределах 0…30 А без разрыва цепи. При этом в диапазоне 0…50 мА абсолютная погрешность не превышает ±1 мА.
- Измерение сдвига фаз между напряжением и током, в том числе при токе менее 50 мА. Абсолютная погрешность при токе от 50 мА и более — в пределах ±1 град, при токе 15 мА — не более ±3 град.
- Переноска в сумке осуществляется при соединенных с измерительным блоком проводах. Для перехода в рабочее положение не требуется проводить присоединение разъемов, достаточно просто открыть сумку.
- Межповерочный интервал 2 года.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Измерительный прибор с установленными аккумуляторами | 1 шт. |
| 2 | Токовые клещи с проводами для подключения | 3 шт. |
| 3 | Щупы типа «крокодил» с проводами для измерения напряжения | 4 шт. |
| 4 | Блок питания | 1 шт. |
| 5 | Сумка для переноски прибора и принадлежностей | 1 шт. |
| 6 | Руководство по эксплуатации и паспорт | 1 шт. |
Дополнительная комплектация вольтамперфазометра ВФМ-3
| № | Наименование |
|---|---|
| 1 | Щуп типа «крокодил» с шириной губок 4 мм, 4 шт. (арт. 3201) |
| 2 | Удлиненный щуп типа «крокодил» длиной 125 мм, 4 шт. (арт. 3202) |
| 3 | Штыревой щуп, 4 шт. (арт. 3203) |
| 4 | Удлиненный щуп типа «пинцет» длиной 125 мм, 4 шт. (арт. 3204) |
| 5 | Удлиненный щуп типа «прокол», 4 шт. (арт. 3205) |
| 6 | Магнитные щупы диаметром 6,8 мм, 4 шт. (арт. 3206) |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения: | |
| — действующего значения напряжения переменного тока, В | 0…460 |
| — действующего значения силы переменного тока, А | 0…30 |
| — угла сдвига фаз, град | -180…+180 |
| — активной (реактивной) мощности, Вт (ВАр) | 0…13800 |
| — частоты напряжения и силы переменного тока, Гц | 45…65 |
| Предел допускаемой относительной погрешности измерения: | |
| — действующего значения напряжения переменного тока | ± [0,2+0,01(Uк /Uи -1)]% |
| — действующего значения силы переменного тока | ± [1+0,005(Iк /Iи -1)]% |
| — частоты напряжения и силы переменного тока | ±0,1% |
| Предел допускаемой погрешности измерения угла сдвига фаз между напряжением и током (при напряжении не менее 30 В и силе тока не менее 100 мА), град | ±1 |
| Входное сопротивление каналов напряжения, MОм, не менее | 1 |
| Максимальный диаметр провода, охватываемого клещами, мм | 8 |
| Определение порядка чередования фаз в трехфазной системе | да |
| Питание от четырех аккумуляторов или элементов питания габарита | АА |
| Время непрерывной работы от полностью заряженных аккумуляторов емкостью 2500 мАч | 8 часов |
| Масса без принадлежностей, не более | 0,3 кг |
| Масса с принадлежностями | 2,5 кг |
| Габариты прибора, не более | 150х95х34 мм |
| Габариты сумки для переноски, не более | 290х225х250 мм |
| Прибор предназначен для эксплуатации в следующих условиях: | |
| — температура окружающей среды | -20…+55°С |
| — относительная влажность воздуха (без конденсации влаги) | не более 80% при 25°С |
| — атмосферное давление | 84…106,7 кПа |
| Индикация измеренных значений – на экране жидкокристаллического цветного дисплея диагональю 4.3″ разрешением | 480х272 пикс. |
