Описание
| Производитель: | Челэнергоприбор, Россия |
| Номер в реестре СИ | 75782-19 |
| Гарантия | 12 месяцев |

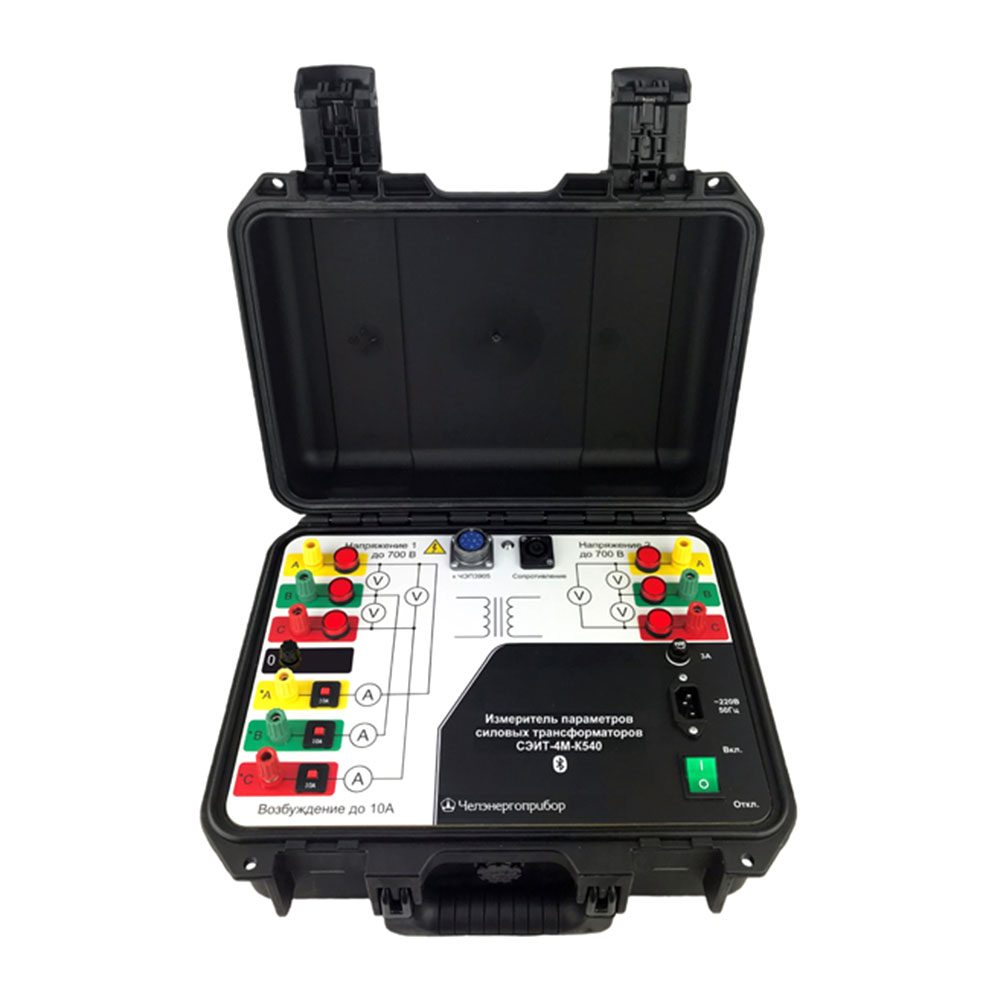

Прибор СЭИТ-4М-К540 предназначен для проведения электромагнитных испытаний однофазных и трехфазных трансформаторов всех схем и групп соединения обмоток в соответствии с ГОСТ 3484.1-88.
Измеритель параметров силовых трансформаторов СЭИТ-4М-К540 оптимально подойдет для технического обслуживания, ремонта и наладки в полевых условиях, так как помещен в ударопрочный пластиковый кейс со степенью защиты IP67 / IP40.
Управление измерителем СЭИТ-4М-К540 осуществляется по оптическому или Bluetooth интерфейсу при помощи ноутбука, входящего в комплект поставки. Программное обеспечение, установленное на ноутбуке, позволяет проводить измерения, сохранять их результаты и формировать протоколы испытаний трансформатора.
Функции измерителя СЭИТ-4М-К540
Проведение электромагнитных испытаний однофазных и трехфазных трансформаторов всех схем и групп соединения обмоток в соответствии с ГОСТ 3484.1-88.
Измеритель СЭИТ-4М-К540 выполняет следующие операции
- Измерение потерь и тока ХХ.
- Измерение потерь и напряжения КЗ.
- Определение коэффициента трансформации и группы соединения обмоток.
- Измерение сопротивления обмоток постоянному току.
- Формирование протокола испытаний.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Измерительно-вычислительный блок | 1 шт. |
| 2 | Ноутбук для управления ИВБ | 1 шт. |
| 3 | Оптический патчкорд длиной не менее 2 м и переходник оптика-USB | 1 шт. |
| 4 | Комплект измерительных проводов длиной 5 м с зажимами типа «крокодил» с шириной схвата до 55 мм и одним общим разъемом (для измерения сопротивления) | 1 шт. |
| 5 | Сетевой провод питания | 1 шт. |
| 6 | Компакт-диск с ПО | 1 шт. |
| 7 | Руководство по эксплуатации и паспорт | 1 шт. |
Дополнительная комплектация измерителя СЭИТ-4М-К540
| № | Наименование |
|---|---|
| 1 | Блок трансформаторов тока ЧЭП3905 с соединительным кабелем ИВБ-БТТ и переходником для поверки БТТ |
| 2 | Комплект проводов 3 в 1 с сумкой для подключения к трансформатору |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения по току, А* | 0…10 |
| Диапазон измерения по напряжению, В | 0…400 (700**) |
| Диапазон измерения сопротивления, Ом | 0,00001… 200 |
| Диапазон измерения частоты, Гц | 45 — 55 |
| Пределы допускаемой основной приведенной погрешности измерения тока, % | ±0,2 |
| Пределы допускаемой основной приведенной погрешности измерения напряжения, % | ±0,2 |
| Пределы допускаемой основной приведенной погрешности измерения мощности, % | ±0,2 |
| Пределы допускаемой основной приведенной погрешности измерения сопротивления, % | ±0,5 |
| Пределы допускаемой основной погрешности измерения частоты, Гц | ±0,05 |
| Габаритные размеры, мм, не более | 360х300х165 |
| Масса без измерительных проводов, не более | 7,5 кг |
| Питание | от сети переменного тока (220 ± 22) В |
