Описание
| Производитель: | Челэнергоприбор, Россия |
| Номер в реестре СИ | 45683-10 |
| Гарантия | 18 месяцев |

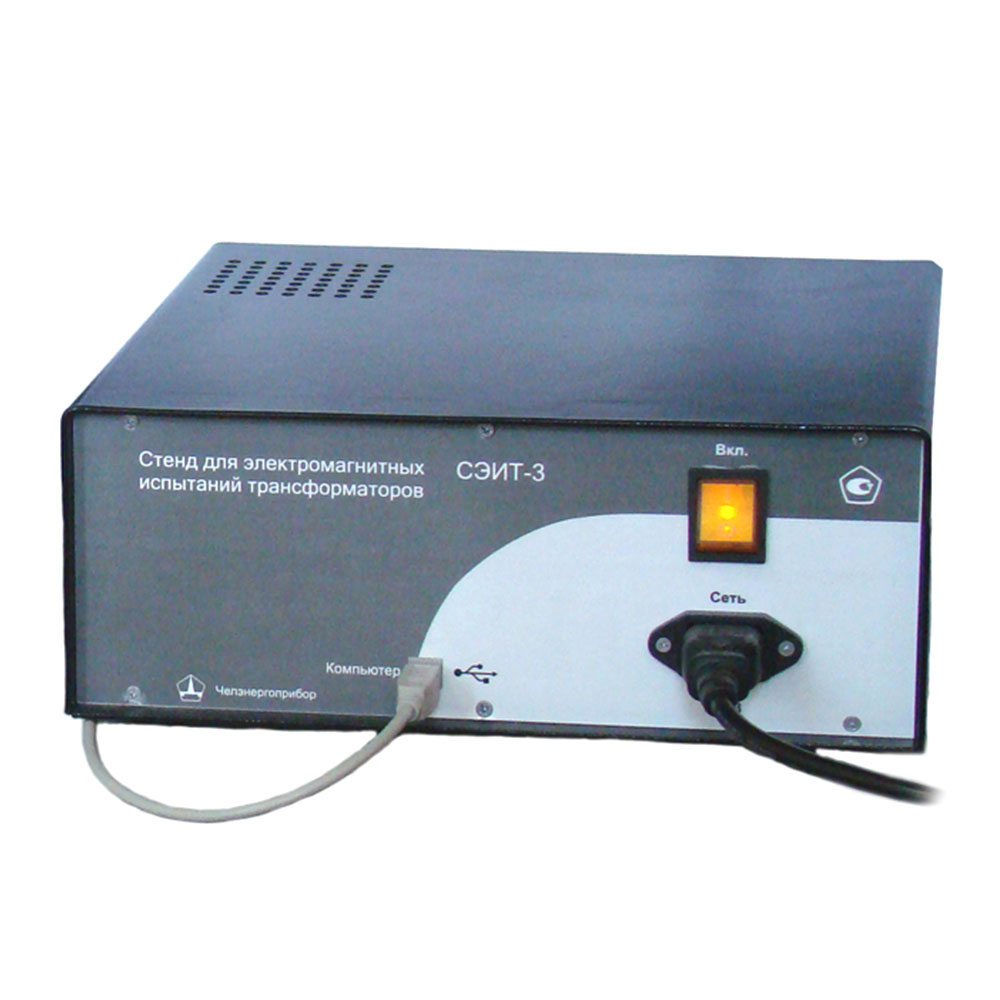

Измерительный стенд для электромагнитных испытаний силовых трансформаторов СЭИТ-3 предназначен для проведения электромагнитных испытаний однофазных и трехфазных силовых трансформаторов согласно ГОСТ 3484.1-88.
СЭИТ-3 широко используется на предприятиях по изготовлению и ремонту трансформаторов.
Стенд СЭИТ-3 выполняет следующие операции
- Проверка коэффициента трансформации и группы соединения обмоток.
- Измерение сопротивления обмоток постоянному току.
- Измерение потерь и напряжения КЗ.
- Измерение потерь и тока ХХ.
- Формирование и печать протокола испытаний.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Измерительно-вычислительный блок | 1 шт. |
| 2 | Два измерительных провода с зажимами типа «крокодил» длиной 5 м и общим разъемом для подключения к ИВБ (для измерения сопротивления) | 1 комплект |
| 3 | Сетевой шнур | 1 шт. |
| 4 | Шнур для подключения ИВБ к компьютеру RS-232 (COM) | 1 шт. |
| 5 | Оптический патчкорд типа ST-ST мультимод дуплекс в комплекте с переходником оптика-USB | 1 шт. |
| 6 | Компакт-диск с ПО | 1 шт. |
| 7 | Руководство по эксплуатации и паспорт | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измеряемых переменных токов1 | 0…5 А |
| Диапазон измеряемых переменных напряжений2 | 0…400 В |
| Диапазон измеряемых активных мощностей1,2 | 0…4000 Вт |
| Диапазон измеряемых сопротивлений постоянному току | 0,00001…200 Ом |
| Диапазон измеряемой частоты | 45…55 Гц |
| Пределы измерения тока | 5 А |
| Пределы измерения напряжения | 100 В; 400 В |
| Пределы измерения сопротивления | 0,01; 0,2; 2; 20 и 200 Ом |
| Основная приведенная погрешность измерения напряжений на каждом из пределов 100 и 400 В, не более | ±0,2% |
| Основная приведенная погрешность измерения мощности, не более | ±0,5% |
| Основная приведенная погрешность измерения токов, не более | ±0,5% |
| Абсолютная погрешность измерения частоты, не более | ±0,15 Гц |
| Основная приведенная погрешность измерения сопротивления постоянному току на каждом из пределов 0,01; 0,2; 2; 20 и 200 Ом, не более | ±0,5% |
