Описание
| Производитель: | Челэнергоприбор, Россия |
| Гарантия | 18 месяцев |

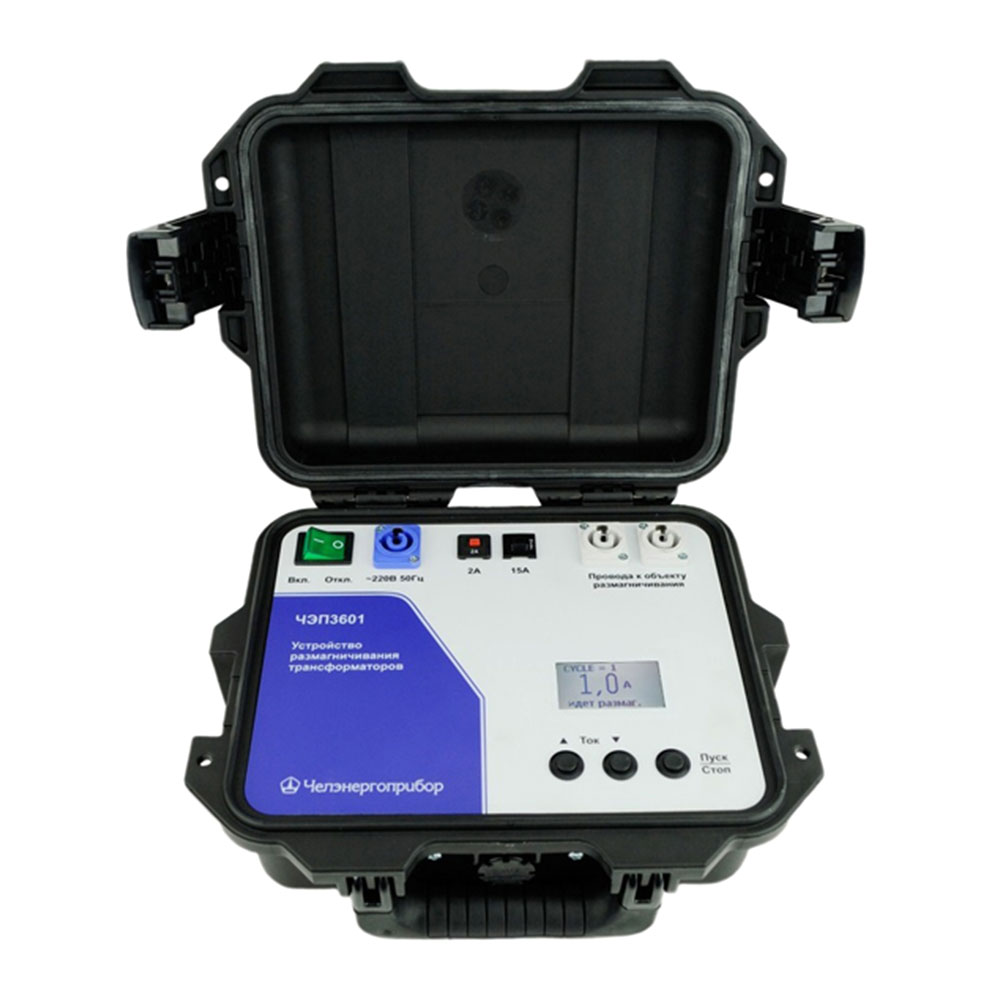

Перед проведением опыта холостого хода по п. 6.2 ГОСТ3484.1 при диагностике трансформатора, находящегося в эксплуатации, необходимо размагнитить его магнитопровод от остаточного намагничивания, возникающего вследствие внезапного сброса питающего напряжения (отключение трансформатора от сети) и обрыва тока при его переходе не через ноль. Для этого оптимально подойдет прибор ЧЭП3601, предназначенный специально для этих целей.
Кроме того, вместе с измерителем параметров силовых трансформаторов СЭИТ-4М-К540 они составят завершенный комплекс по диагностике трансформаторов согласно ГОСТ 3484.1-88, поскольку ЧЭП3601 позволит размагнитить магнитопровод испытываемого трансформатора, а СЭИТ-4М-К540 — снять все необходимые характеристики.
Функции устройства ЧЭП3601
Размагничивание трансформаторов любой мощности.
Особенности устройства ЧЭП3601
- Малая масса и габариты прибора.
- Быстрое размагничивание трансформаторов большой мощности.
- Работа от сети переменного тока 220 В, 50 Гц.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Прибор ЧЭП3601 | 1 шт. |
| 2 | Соединительные провода длиной 12 м с зажимами типа «крокодил» | 2 шт. |
| 3 | Провод питания от сети 220 В 50 Гц | 1 шт. |
| 4 | Руководство по эксплуатации и паспорт | 1 шт. |
| 5 | Кейс для принадлежностей | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон начального значения тока размагничивания | 1…15 А |
| Время готовности к работе после включения питания, не более | 5 с |
| Питание прибора от однофазной сети переменного тока: | |
| — частота, Гц | 49…51 |
| — напряжение, В | 220±20 |
| — потребляемая мощность, ВА | не более 3000 |
| Масса без принадлежностей, кг | не более 2 |
| Габаритные размеры, мм | 300х250х120 |
| Средний срок службы, лет | не менее 10 |
| Средняя наработка на отказ, ч | не менее 5000 |
