Описание
| Производитель: | Челэнергоприбор, Россия |
| Номер в реестре СИ | 90497-23 |
| Гарантия | 12 месяцев |
Амплитудо-частотная характеристика трансформатора — это, можно сказать, его «карта здоровья». Имея ряд измеренных АЧХ трансформатора снятых: на заводе после выпуска, после монтажа и в процессе эксплуатации, особенно после коротких замыканий, можно на ранних этапах выявлять дефекты обмоток и конструктивных элементов. Это позволяет повысить надежность трансформаторов при эксплуатации и уменьшить количество необоснованных «календарных» выводов в ремонт.

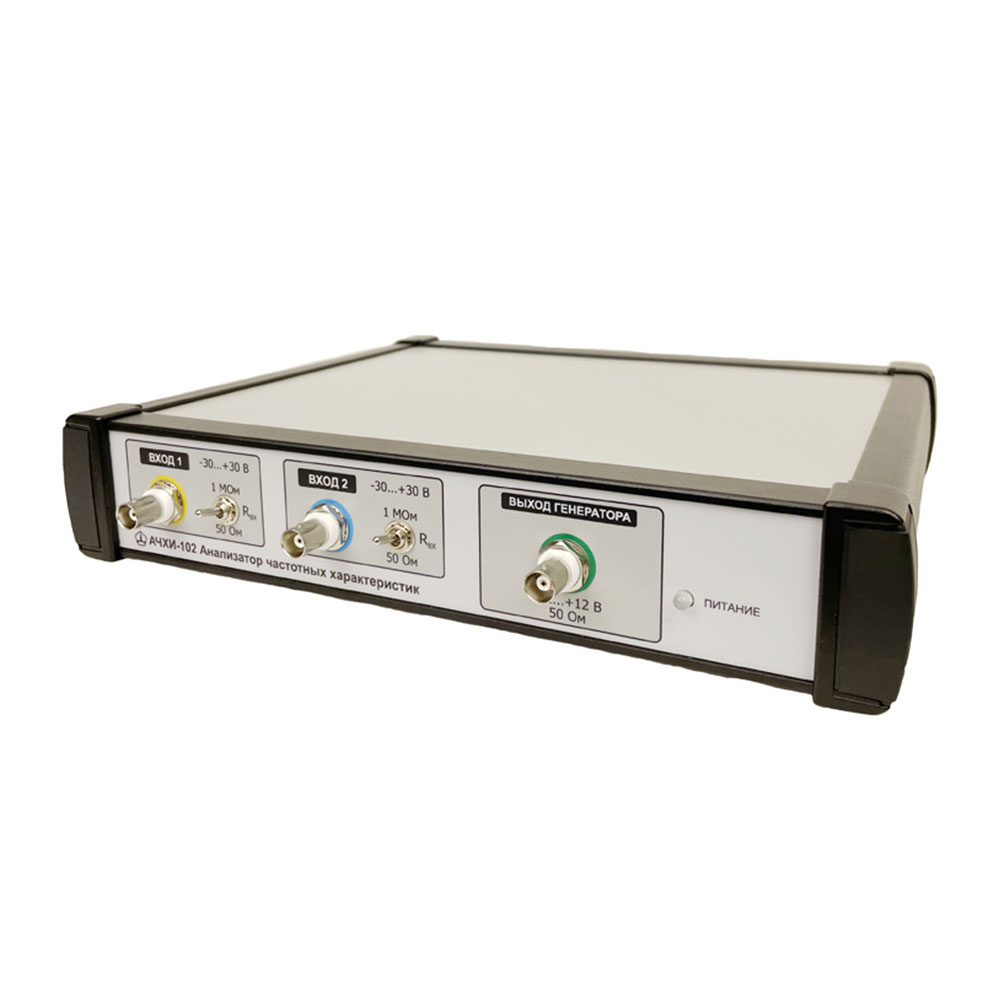

Конструктив прибора: прибор содержит два изолированных измерительных канала (входных), осуществляющих прием и предварительную обработку сигналов анализируемого объекта, и изолированный канал генератора тестовых (синусоидальных) сигналов (выходной). Управление прибором и индикация установок и результатов осуществляется при помощи персонального компьютера, связанного с прибором по USB-интерфейсу.
Функции измерителя АЧХИ-102
Определение амплитудо- и фазочастотных характеристик динамических объектов в диапазоне частот 0,1 мГц…2 МГц.
Программное обеспечение измерителя АЧХИ-102
Программное обеспечение предназначено для получения, отображения и сохранения амплитудно-фазовых частотных характеристик и позволяет диагностировать дефекты обмоток и изоляции трансформаторов без вскрытия корпуса.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Измерительно-вычислительный блок* | 1 шт. |
| 2 | Сетевой провод питания | 1 шт. |
| 3 | Провод USB-интерфейса для подключения ИВБ | 1 шт. |
| 4 | Диск с программой установки ПО | 1 шт. |
| 5 | Руководство по эксплуатации и паспорт | 1 шт. |
* Для работы с прибором необходимы измерительные кабели (не входят в комплект поставки, поставляются за отдельную плату).
Дополнительная комплектация измерителя АЧХИ-102
| № | Наименование |
|---|---|
| 1 | Комплект проводов и зажимов для снятия частотных характеристик трансформаторов |
| 2 | Усилитель мощности ЧЭП3702* |
Технические характеристики
| Параметр | Значение |
|---|---|
| Выход генератора | |
| Диапазон частот | 0,1 мГц…2 МГц |
| Выходное напряжение АС | 1 мВ…10 В |
| Выходное напряжение DC | ±0…5 В |
| Выходной ток | до 100 мА |
| Измерительные входы | |
| Входное сопротивление | 1 МОм |
| Диапазон частот | 0,1 мГц…2 МГц |
| Диапазон входов | -300 В<AC+DC<+300 В c внешним аттенюатором 1:10 |
| Динамический диапазон | ±120 дБ |
| Погрешность определения модуля | не более 0,1 дБ, фазы — 0,5 град |
| Диапазон определения фазы | ± 180 град |
| Общие | |
| Питание | от сети ~220 В, 50 Гц |
| Масса не более | 3 кг |
| Габариты | 320х250х50 мм |
| Связь с ПК по USB-интерфейсу | есть |
