Описание
| Производитель: | Chauvin Arnoux, Франция |
| Номер в реестре СИ | 20276-07 |
| Гарантия | 12 месяцев |

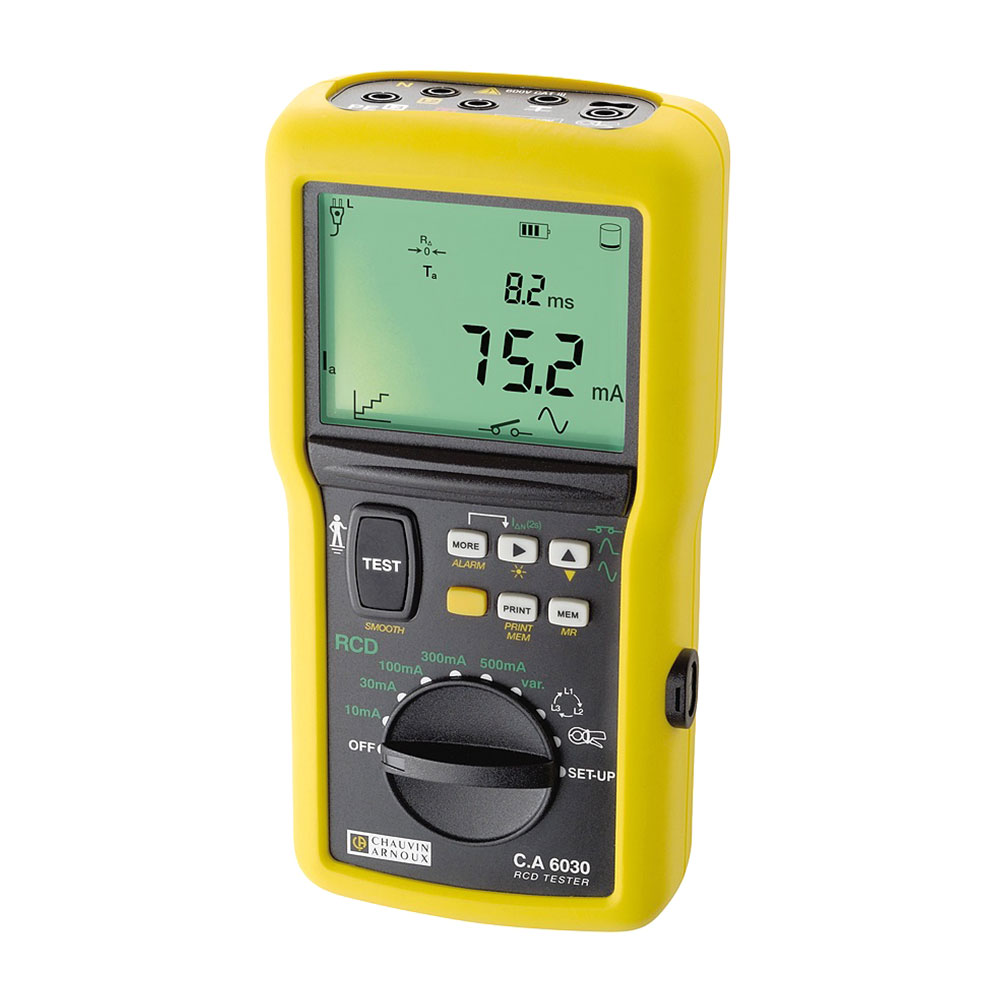

Прибор С.А 6030 легко и быстро подготовить к измерениям: он безопасно подключается непосредственно к электросети, автоматически меняя местами входы нуля и фазы, если они были перепутаны.
Прибор С.А 6030 совмещает в себе 3 прибора — измерение петли фаза-ноль, тестирования УЗО любых типов и сопротивления заземляющих устройств. Возможна выборочная проверка ветвей заземления (в случае нескольких параллельных заземлений), для чего используются токовые клещи. Это особенно полезно в системах с заземлением через нейтраль (earth-neutral система), тогда общий проводник заземлённой нейтрали (PEN) остаётся постоянно подключенным к заземлению. Когда имеется несколько параллельных заземлений, измерение сопротивления отдельных ветвей заземления очень легко провести при помощи токовых клещей, подключаемых непосредственно к прибору С.А 6030. Клещи также могут быть использованы для измерения токов утечки при проблемах с изоляцией.
Назначение тестера C.A 6030
- Автоматическое измерение напряжения и частоты.
- Измерение параметров УЗО АС, А и В типов.
- Измерение напряжения прикосновения.
- Оценка параметров петли КЗ (полное, акт. + реакт.) для петли L-PE (0,1 — 4000 Ом). Расчет токов КЗ.
- Пять фиксированных диапазонов для тестирования УЗО 10 / 30 / 100 / 300 / 500 мA и настраиваемый от 6 до 650 мA.
- Автоперемена L и N входов при соединении с розеткой.
- Измерение тока и времени расцепления УЗО.
- Измерение сопротивления петли L-PE (активное и реактивное) 0,1 — 4000 Ом.
- Измерение сопротивления заземляющих устройств при включенном питании (метод 1 электрод + фаза).
Особенности тестера C.A 6030
- Программируемая звуковая сигнализация Фиксация даты и времени измерений.
- Подсветка дисплея.
- Большой ЖК-дисплей с двумя цифровыми индикаторами (4000 е.м.р.), множество символов.
- Быстрое безошибочное подключение, благодаря проводу с сетевой вилкой.
- Сигнализация и сохранение событий (дата, время) в памяти (100 измерений).
- Непосредственная печать на принтер с последовательным интерфейсом.
- Передача данных из памяти на ПК (поставляется стандартная программа).
- Тест без срабатывания защиты.
- Измерение времени срабатывания защиты (импульсный или пилообразный тестовый ток) и точное определение тока срабатывания (в режиме пилообразного тока).
- Измерение заземления при включенном напряжении.
- Измерение петли заземления и измерение петли при включенном напряжении с использованием одного вспомогательного электрода (поставляется по дополнительному запросу).
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Тестер УЗО (петлемер) С.А 6030 | 1 шт. |
| 2 | Ремень и сумка для переноски | 1 шт. |
| 3 | Сетевой шнур для измерения в евро розетке | 1 шт. |
| 4 | 3-проводный шнур | 1 шт. |
| 5 | 3 пробника / 3 зажима типа «крокодил» | 1 шт. |
| 6 | Руководство по эксплуатации на русском языке | 1 шт. |
| 7 | Программа экспорта данных | 1 шт. |
| 8 | Кабель связи прибора с ПК | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение / частота измеряется автоматически на выводах установки | 2…550 В (пост. или эфф.) / 15,3…450 Гц |
| Тест дифференциальных УЗО | — I∆n = 10-30-100-300-500 мА — регулируемый ток: 6…650 мА; — ток, не вызывающий срабатывание защиты: 0,5I∆n; — измерение времени включения защиты при токах: I∆n, 2I∆n, 5I∆n, 12150 мА, 250 мА |
| Ток срабатывания / измерение времени | — пилообразный ток (0,5…1,06) I∆n с шагом 3%; — напряжение неисправности: 0,5…50,0 В, определяется расчетом: I∆n x RE; — ток короткого замыкания: до 40 кА, рассчитывается так: IK = UREF / ZL x PE |
| Измерение петли заземления / измерение заземления без выключения питания | — тест дифференциального УЗО без срабатывания УЗО и тест без срабатывания УЗО с использованием 1 вспомогательного электрода: 0,1…4000 Ом; — расчет напряжения неисправности и тока короткого замыкания; — прямое измерение тока при помощи токовых клещей на 20 А (MN20, C172) или 200 А (С176) |
| Определение порядка фаз | при напряжении 90…550 В и частоте 15,3…64 Гц используя обычный метод (3 провода) или метод последовательных измерений (2 провода) |
