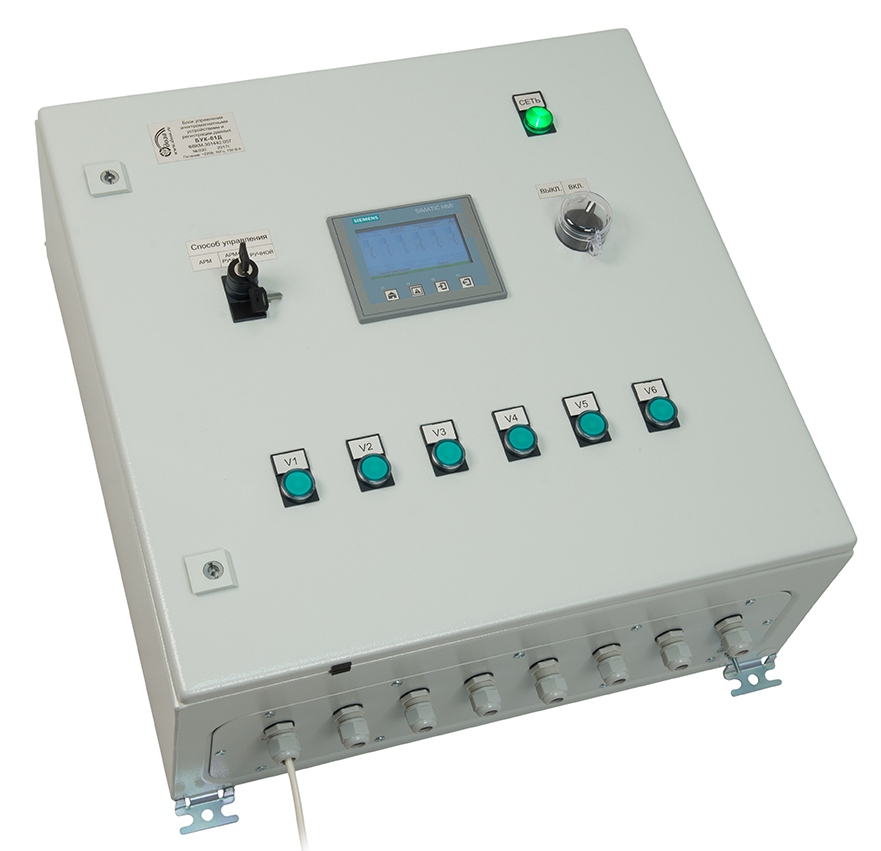

Блок управления электромагнитными устройствами и регистрации данных БУК-01Д

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Питание	24
  Мощность, Вт	50
  Количество электромагнитных устройств	6
  Интерфейс связи	RS-485
  Протокол передачи данных	Modbus RTU (slave)
  Длительность импульса	1 с.

• Описание

  Назначение. Дискретное управление электромагнитными устройствами, предназначенными для коммутации технологических газовых и жидкостных линий.

  Свойства.

  • Дискретное управление электромагнитными устройствами, до 6 шт.;
  • Питание датчиков положения клапанов;
  • Возможность выбора одного или всех возможных каналов обработки управляющих воздействий: кнопки, сенсорный экран, сеть передачи данных;
  • Обработка сигналов датчиков положения клапанов;
  • Локальная световая сигнализация текущего состояния электромагнитных устройств: открыт, закрыт, ошибка переключения, неисправность датчика положения, а также передача данных об их состоянии по сети передачи данных;
  • Интерфейс связи RS-485;
  • Поддержка протокола передачи данных Modbus RTU (slave);
  • Два режима управления электромагнитными устройствами;
  • Возможность поочередного переключения электромагнитных устройств для экономии электроэнергии;
  • Возможность программной деактивации каждого из подключенных электромагнитных устройств для вывода технологической линии или электромагнитного устройства в ремонт.

  Принцип действия.

  • Обработка управляющих воздействий по одному из возможных каналов связи или по всем одновременно;
  • Генерация управляющих импульсов на электромагнитные соленоиды клапанов: напряжение питания 24 В DC, длительность импульса 1 с., мощность не более 50 ВА;
  • Питание датчиков положения клапанов, напряжение питания 24 В DC;
  • Локальная световая сигнализация текущего состояния электромагнитных устройств и передача информации об их состоянии по сети передачи данных;
  • В режиме независимого управления происходит закрытие и открытие любого клапана, необходимого в данный момент оператору;
  • В режиме зависимого управления происходит закрытие всех клапанов с последующим открытием одного, необходимого в данный момент оператору.

  Опциональные услуги.

  • Интеграция блоков управления в существующую систему управления технологическим процессом;
  • Реализация внешней звуковой сигнализации при возникновении ошибок переключения и работы блока.

• Комплектация

  Базовый комплект:

  • Блок управления электромагнитными устройствами и регистрации данных БУК-01Д;
  • Комплект настенного монтажа;

  По заказу:

  • Кабель питания, подключаемый к блоку через кабельный ввод «~220В»;
  • Монтажный комплект и ЗИП.
