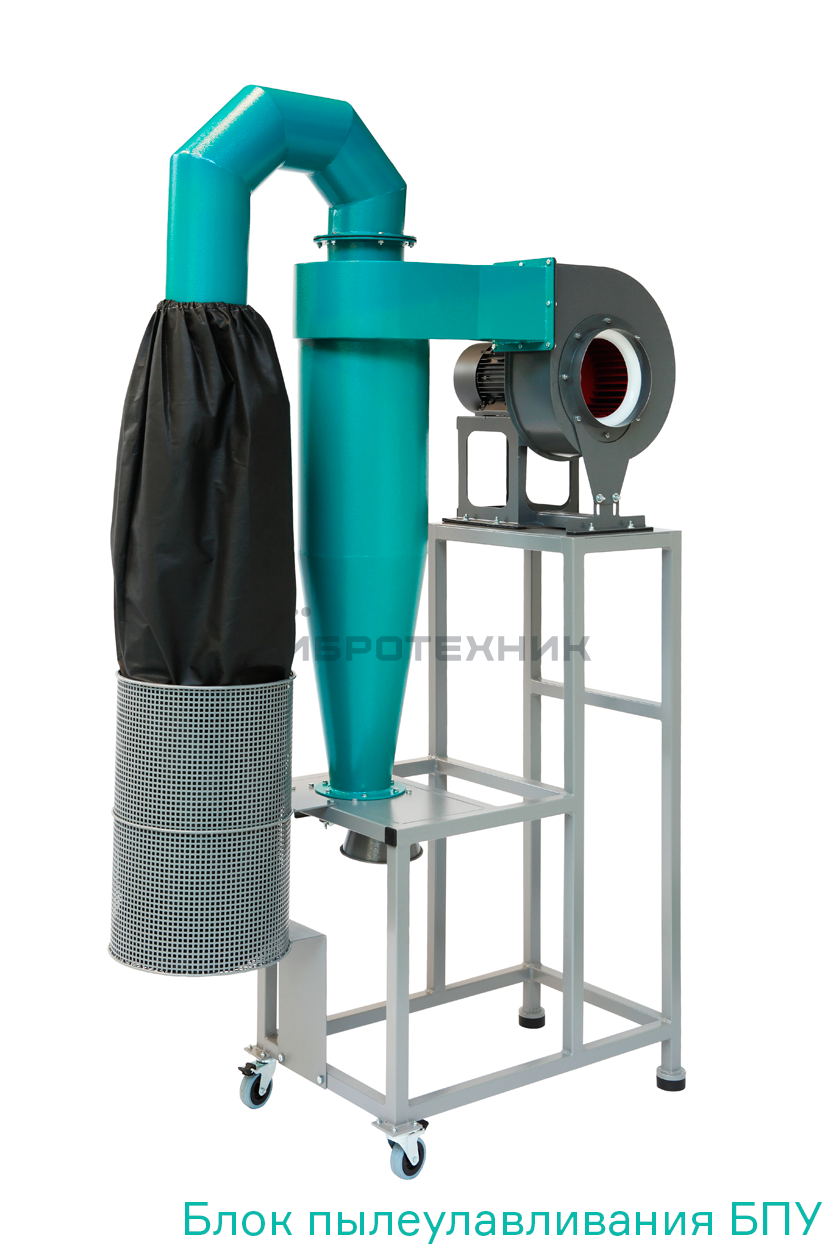

Блок пылеулавливания БПУ

Описание

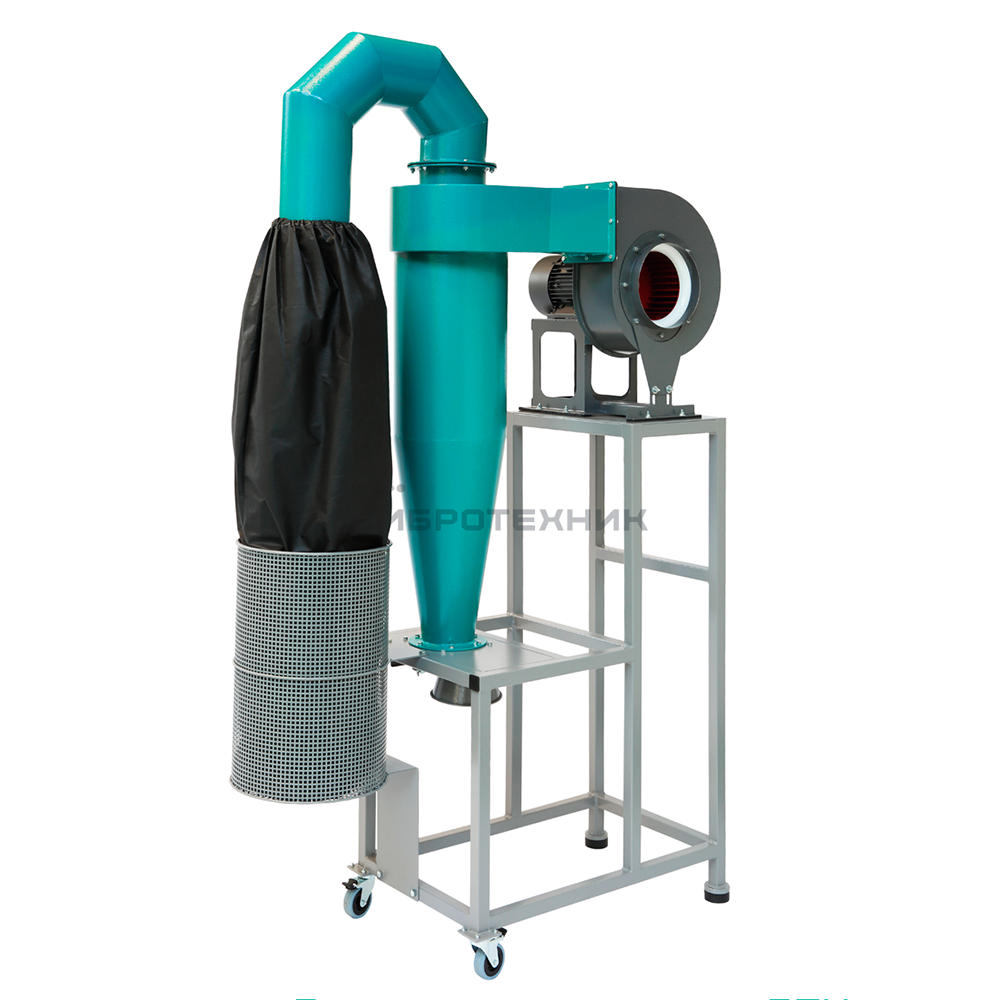

Основными составными частями изделия являются: вентилятор, циклон с шибером, рама и рукавный фильтр. Для перемещения БПУ на раме предусмотрены поворотные ролики, снабженные тормозами. Для применения в качестве местной вытяжки блок пылеулавливания комплектуется вытяжным зонтом с регулировкой его положения. Вытяжной зонт может использоваться для забора воздуха как в зоне загрузки, так и в разгрузочной зоне.

Особенности:

ЭФФЕКТИВНАЯ ОЧИСТКА ВОЗДУХА

Очистка воздушного потока от пылевидной фракции крупнее 15 мкм.

АВТОНОМНОСТЬ СИСТЕМЫ

Блок пылеулавливания БПУ не требует подключения к системе вытяжной вентиляции — очищенный воздух возвращается в помещение.

СЕПАРАЦИЯ МАТЕРИАЛА

Две зоны осаждения частиц материала:

• крупные частицы накапливаются в циклоне и могут периодически разгружаться через шиберную заслонку;
• мелкие частицы накапливаются в сменном рукавном фильтре.

ДВА ТИПА ШЛАНГОВ

К вентилятору БПУ могут подсоединяться шланги двух диаметров:

• Ø 70 мм для Валковой дробилки ДВГ 200х125, Молотковой дробилки МД 2х2, Щековых дробилок ЩД 6М, ЩД 10М и ЩД 15;
• Ø 200 мм для Молотковых дробилок МД 5х2, МД 5х5 и Роторной ножевой мельницы РМ 250.

Прозрачный шланг Ø 200 мм позволяет визуально контролировать количество пылевидной фракции материала.

УДОБСТВО ОБСЛУЖИВАНИЯ

Для перемещения БПУ предусмотрены два поворотных ролика с тормозной системой. Быстрая разборка БПУ обеспечивает удобство его очистки от остатков материала. Дополнительная комплектация шиберными заслонками для регулировки воздушного потока.

БПУ С ЗОНТОМ

Дополнительная комплектация БПУ зонтом для организации местной вытяжки в зонах загрузки или выгрузки материала.
