Автономный погружной электромагнитный расходомер Streamlux MagFlow 1600

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диаметр, мм	300…1600
  Погрешность измерений	±1.0
  Температура рабочей среды	0…+80
  Давление рабочей среды	1.6
  Материал электродов	Монель, Нержавеющая сталь 316L, Нержавеющая сталь с покрытием из карбида вольфрама, Никелевый сплав Hastelloy HC, Тантал, Титановый сплав
  Присоединение	Без измерительной трубки, С измерительной трубкой
  Степень защиты оболочки	IP65, IP68
  Питание	от 3.6 до 7.2 постоянного тока
  Выходные сигналы	0,001…1000 (настраиваемый), RS-485 (MODBUS RTU, PROFIBUS)
  Автономная работа	да
  Материал зонда	Углеродная сталь, Нержавеющая сталь (304)
  Минимальный расход, м3/ч	5.66
  Температура окружающей среды, °C	-10…+60
  Влажность относительная, %	не более 85
  Архив (опция)	Ежечасно; Ежедневно; Ежемесячно

• Описание

  Автономный погружной (вставной) электромагнитный расходомер MagFlow 1600 предназначен для учета расхода воды в напорных трубопроводах больших диаметров при отсутствии в месте установки источника питания или возможных перебоях с ним.

  Измеряемые жидкости:

  • Чистая вода
  • Речная вода
  • Подготовленная вода
  • Морская вода
  • Пластовые воды

  В отличие от расходомеров полного сечения, MagFlow 1600 может устанавливаться в смотровых колодцах без дополнительных строительных работ, выемки грунта и остановки подачи воды.

  Вставной расходомер MagFlow 1600 выпускается в моноблочном и раздельном исполнениях. Встроенная во вторичный преобразователь батарея обеспечивает бесперебойную работу прибора в течение 5 лет.

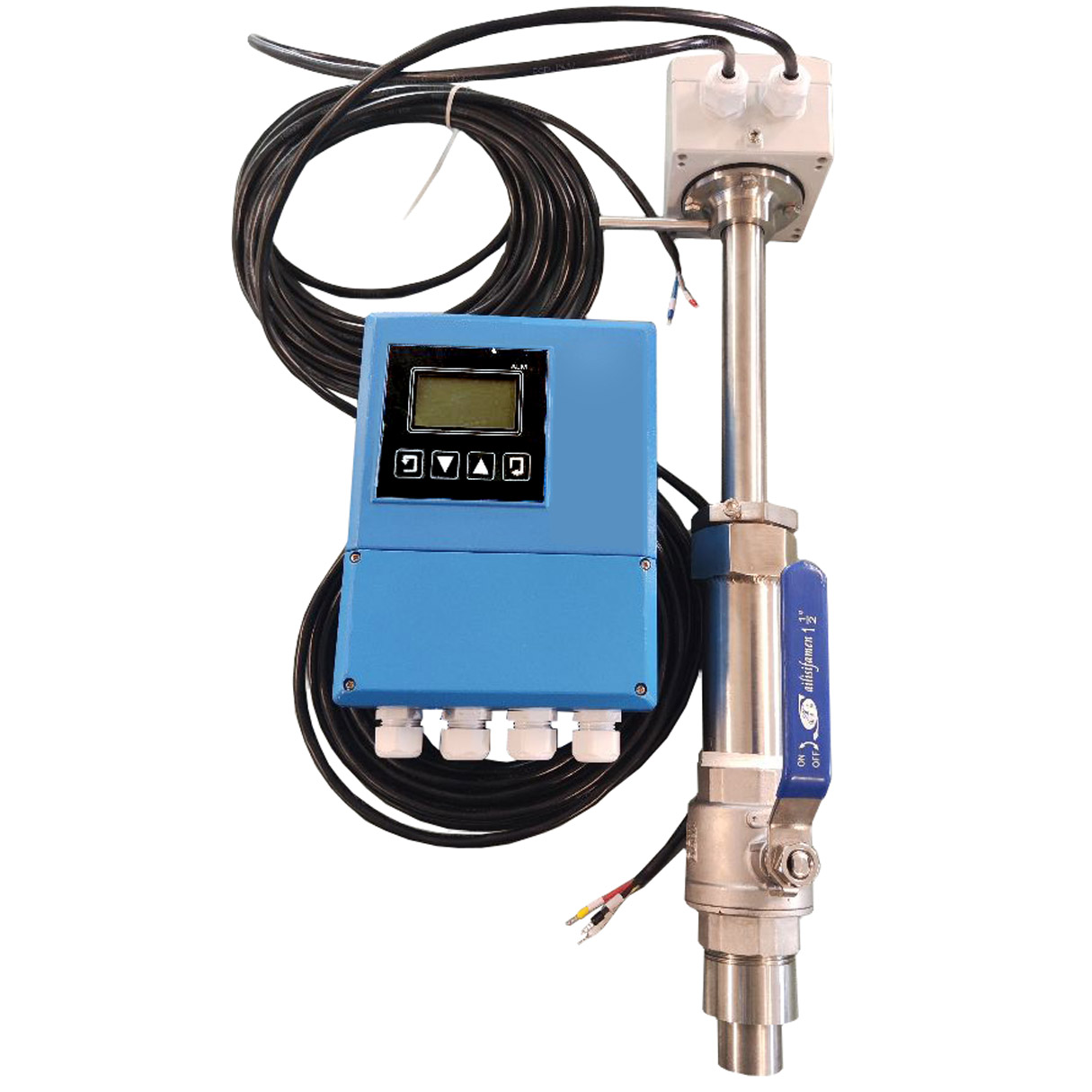

  Раздельное исполнение со встроенной батареей

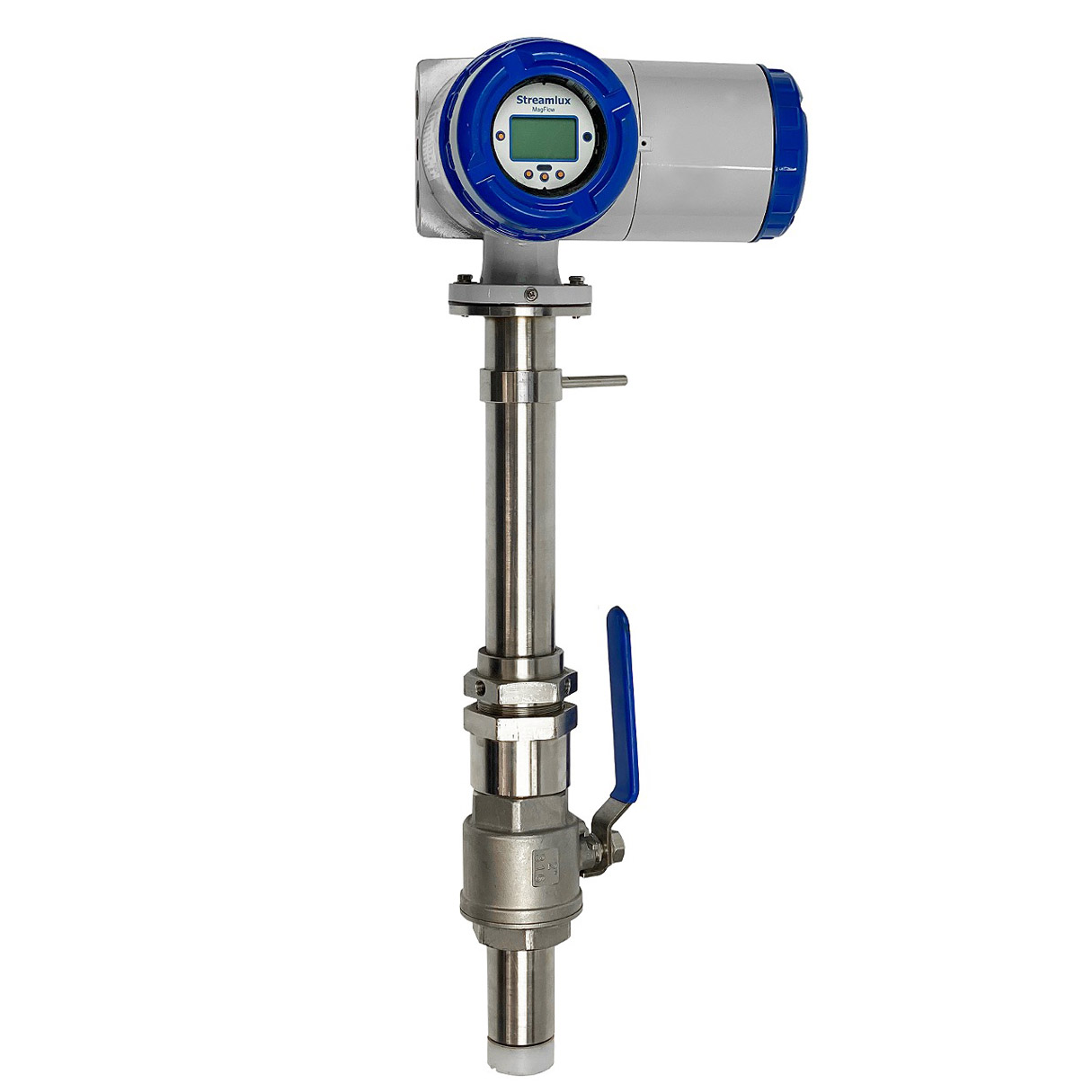

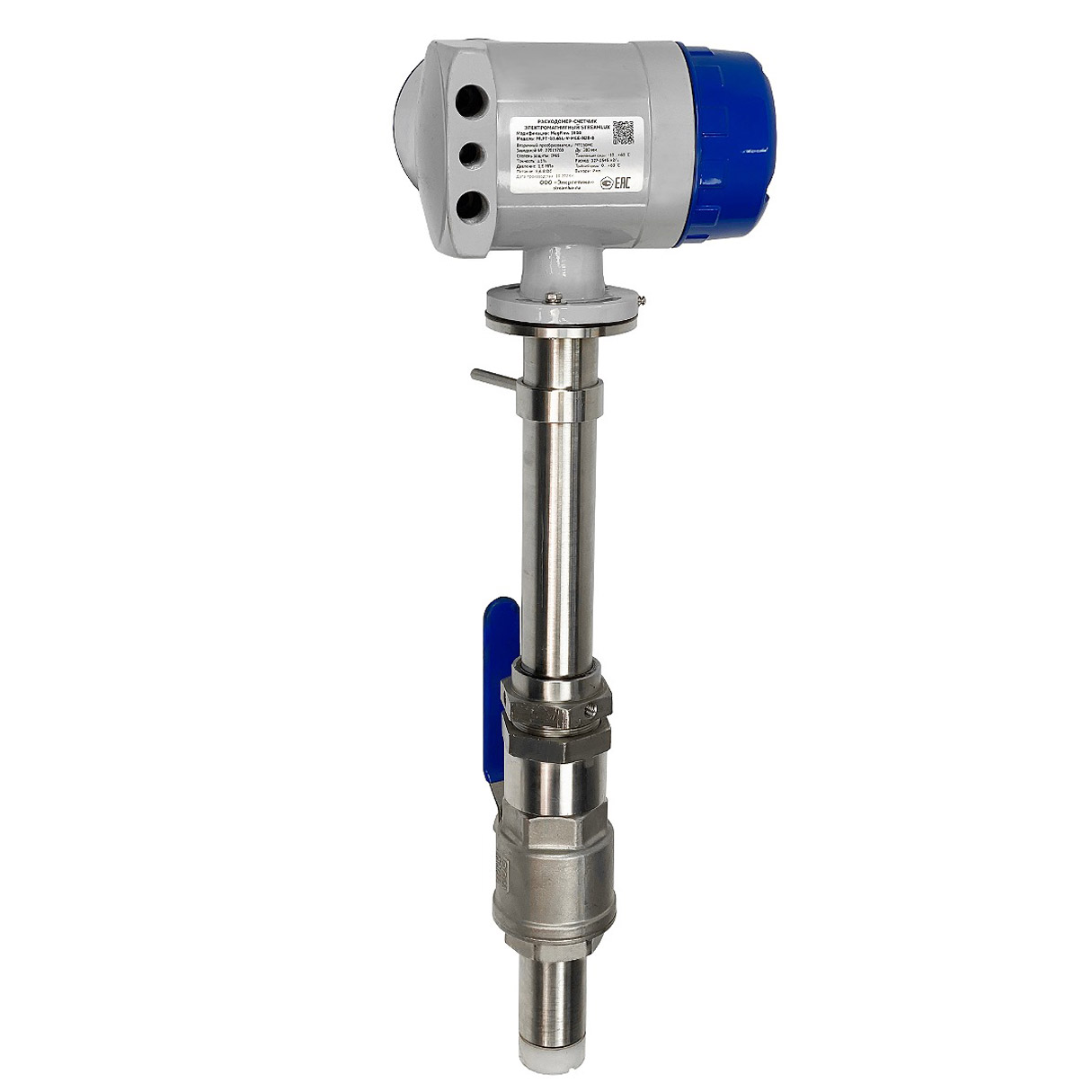

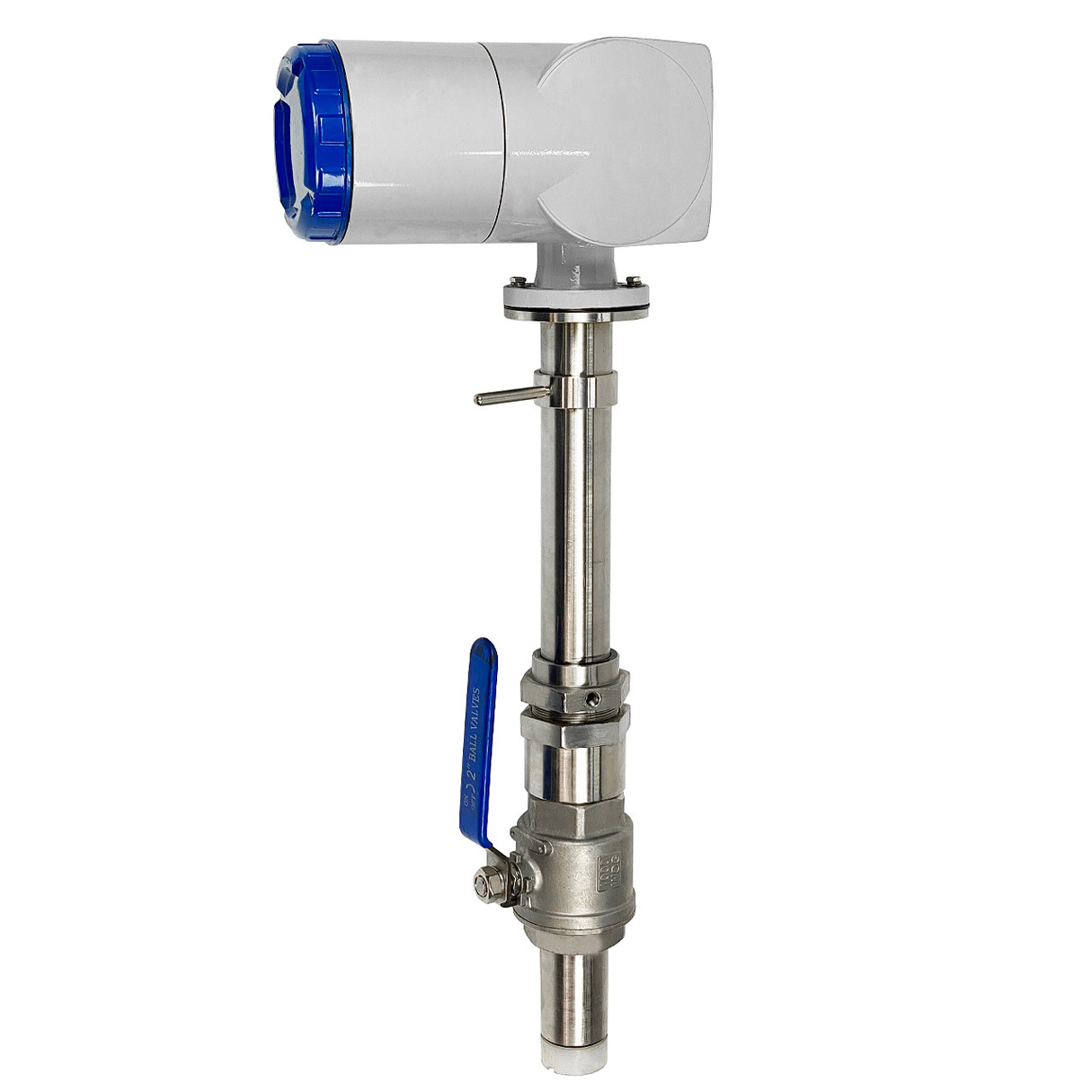

  Моноблочное исполнение со встроенной батареей

  Для промышленных предприятий предлагается специальное исполнение расходомера с электродами из титана, монеля, хастеллоя или тантала, а также платины и карбида вольфрама.

  Быстрый монтаж. Расходомеры Streamlux MagFlow 1600 монтируют под давлением и без остановки потока.

  Для монтажа на стальной трубе сначала приваривается бобышка с резьбой, входящая в комплект поставки. На резьбу накручивается шаровой кран.

  Далее специальной фрезой со сменной коронкой, которая прикручивается изнутри к шаровому крану и приводится во вращение при помощи дрели, просверливается отверстие в трубопроводе. После этого фреза поднимается в исходное положение и за ней перекрывается шаровой кран.

  Затем фреза отсоединяется, и к шаровому крану прикручивается шток расходомера MagFlow 1600. Открывается шаровой кран, и через него шток расходомера погружается в трубопровод на глубину согласно руководству по эксплуатации. После этого проверяется ориентация прибора и он фиксируется контргайкой.

  Монтаж на неметаллических трубах. Монтаж в целом аналогичен монтажу на стальной трубе, но вместо приварной бобышки используется седельный отвод для фиксации резьбового соединения на поверхности трубопровода. Для установки шарового крана на отвод также потребуется редукционный ниппель.

  Принцип работы. Вставной расходомер MagFlow 1600 работает по принципу закона индукции Фарадея.

  Погружной расходомер состоит из электромагнитного измерительного датчика, расположенного на конце монтажного стержня, и вторичного преобразователя. Катушка возбуждения внутри стержня создает магнитное поле вокруг датчика. Жидкость, протекающая перпендикулярно магнитным линиям поля, создает индуцированную электродвижущую силу на электродах погружного датчика.

  E = B·L·V

  В формуле: E — индуцированная электродвижущая сила; B — напряженность магнитного поля; L — расстояние между двумя электродами; V — скорость потока, проходящего через датчик.

  Рассчитав скорость потока и зная внутренний диаметр трубы, прибор определяет значение расхода.
