Описание
| Производитель: | Россия |
| Номер реестра СИ: | 64708-16 |
| Гарантия | 12 месяцев |
Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 50/70М поставляется в двух вариантах исполнения — переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19″ стойку управления.
Отличительной особенностью модификации аппарата испытания диэлектриков АИСТ 50/70М с «сухим» трансформатором является использование испытательного трансформатора сухого типа. Это компактная, легкая эргономичная конструкция, имеет высокие влагостойкие показатели, не требует обслуживания в течение всего срока службы.
Назначение аппарата АИСТ 50/70М с «сухим» трансформатором
Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 50/70М предназначена для испытания электрооборудования, электрической прочности изоляции силовых кабельных линий и твердых диэлектриков высоким напряжением переменного тока промышленной частоты до 50 кВ и постоянного тока до 70 кВ.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Пульт управления | 1 шт. |
| 2 | Блок высоковольтный | 1 шт. |
| 3 | Кабель соединительный (пульт управления — блок высоковольтный) | 1 шт. |
| 4 | Кабель сетевого питания | 1 шт. |
| 5 | Провод заземления пульта управления | 1 шт. |
| 6 | Провод заземления блока высоковольтного | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон переменного испытательного напряжения | от 1 кВ до 50 кВ |
| Диапазон выпрямленного испытательного напряжения | от 2 кВ до 70 кВ |
| Максимальное значение тока нагрузки на переменном напряжении | 50 мА |
| Максимальное значение тока нагрузки на выпрямленном напряжении | 25 мА |
| Относительная погрешность измерения тока и напряжения | не более 3% |
| Режим испытаний | ручной и автоматический (в автоматичесом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения) |
| Возможность подключения к компьютеру и автоматического протоколирования результатов испытаний | по просьбе заказчика |
| Вес пульта управления | 13 кг |
| Вес высоковольтного трансформатора | 25 кг |
| Габаритные размеры: — пульт управления — высоковольтный трансформатор |
390х390х185 мм 330х280х510 мм |

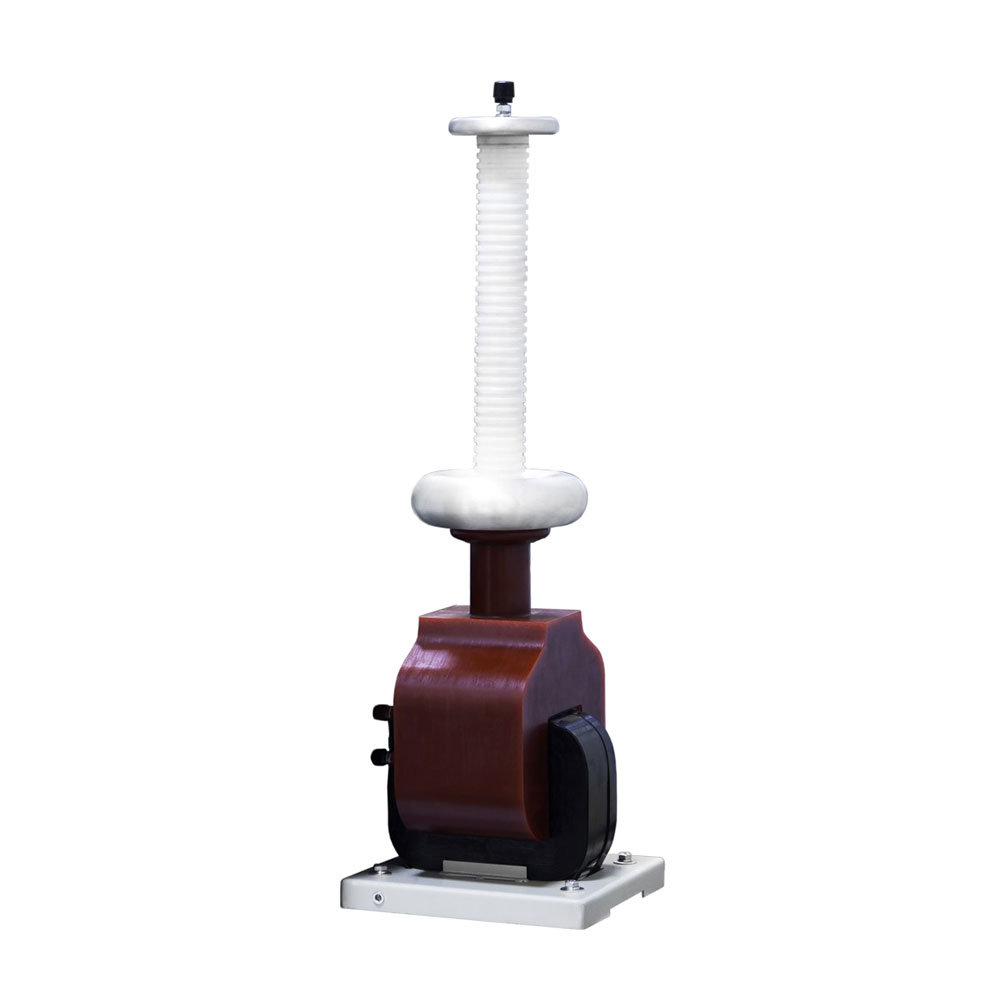

• Высоковольтный трансформатор сухой необслуживаемый.
• Возможность транспортировки на легковом автомобиле в любом положении.

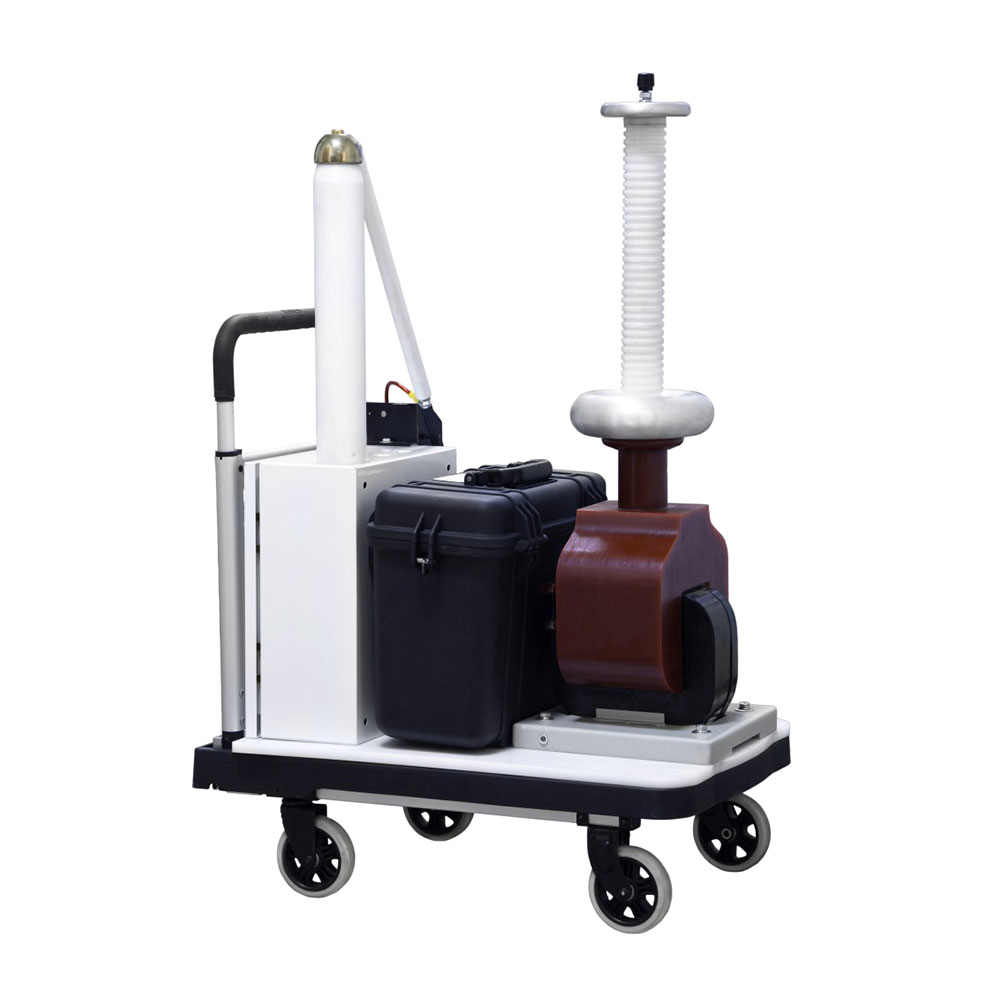

• В комплекте поставляется тележка, позволяющая транспортировать силами одного человека.
Исполнение высоковольтного трансформатора возможно в следующих вариантах (по согласованию): 3кВА / 60мА; 5кВА / 100мА; 10кВА / 200мА; 15кВА / 300мА; 20кВА / 400мА; 30кВА / 600мА.
В связи с постоянным совершенствованием, технические характеристики, конструкция и внешний аппарата испытания диэлектриков АИСТ 50/70М с сухим трансформатором могут незначительно отличаться от фактически приобретенного изделия.
