Описание
| Производитель: | Россия |
| Номер реестра СИ: | 64708-16 |
| Гарантия | 12 месяцев |
Высоковольтная испытательная установка аппарат для испытания электрооборудования и средств индивидуальной защиты (СИЗ) АИСТ 50/70 СИЗ в комплекте с ванной для испытаний СИЗ поставляется в двух вариантах исполнения — переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19″ стойку управления.
Назначение аппарата АИСТ 50/70 СИЗ
Высоковольтная испытательная установка аппарат для испытания электрооборудования и средств индивидуальной защиты (СИЗ) АИСТ 50/70 СИЗ в комплекте с ванной для испытаний СИЗ предназначена для испытания электрооборудования, электрической прочности изоляции силовых кабельных линий, твердых диэлектриков высоким напряжением переменного тока промышленной частоты до 50 кВ и постоянного тока до 70 кВ и средств индивидуальной защиты. В процессе испытаний измеряется ток утечки на каждом объекте испытаний.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Пульт управления | 1 шт. |

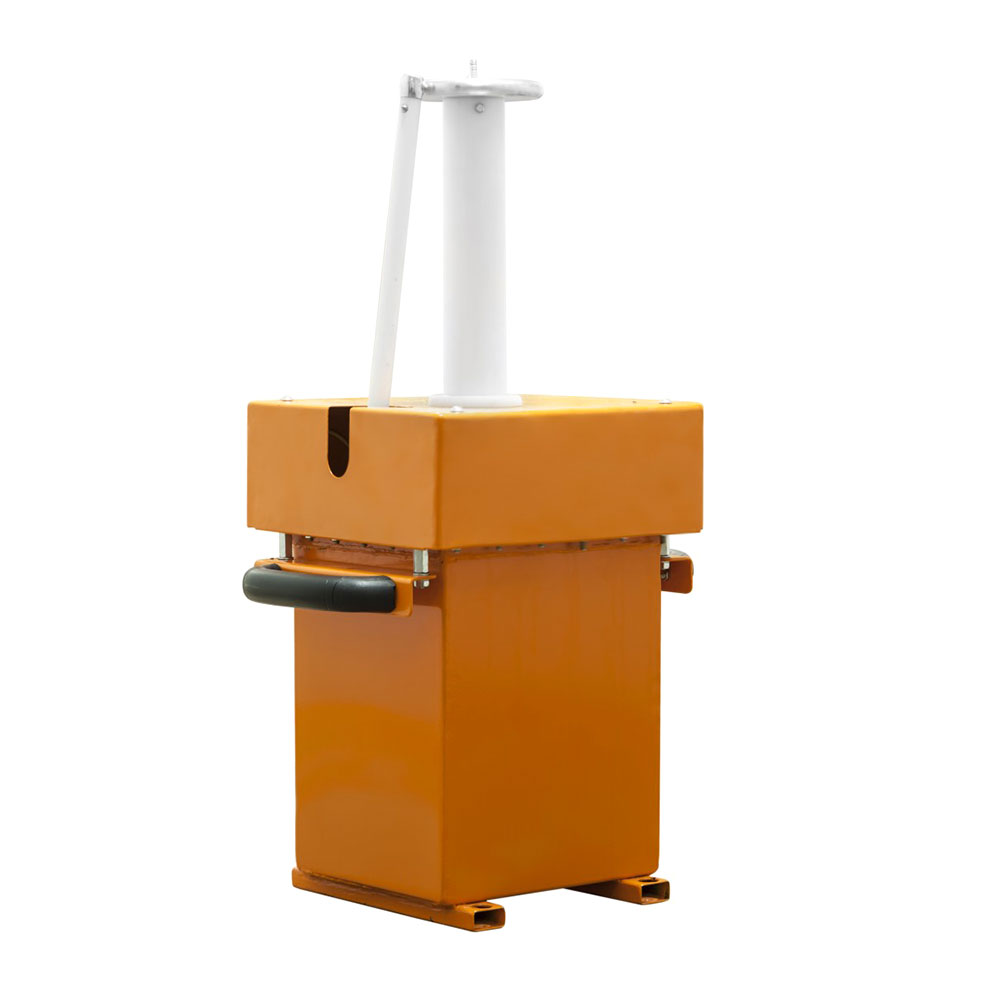

| 2 | Блок высоковольтный | 1 шт. |
| 3 | Кабель соединительный (пульт управления — блок высоковольтный) | 1 шт. |
| 4 | Кабель сетевого питания | 1 шт. |
| 5 | Провод заземления пульта управления | 1 шт. |
| 6 | Провод заземления блока высоковольтного | 1 шт. |

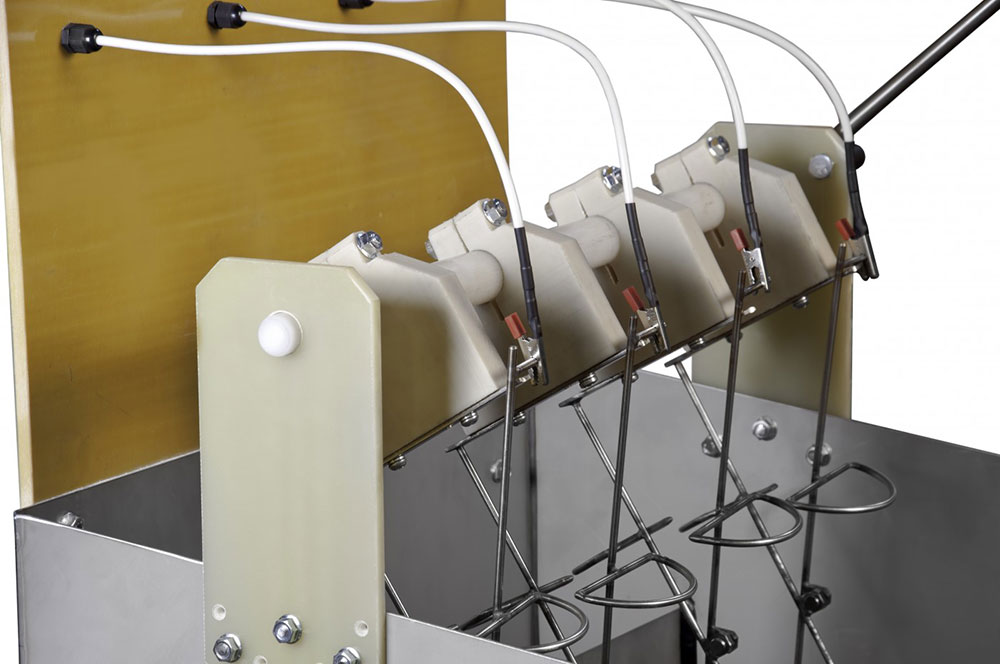

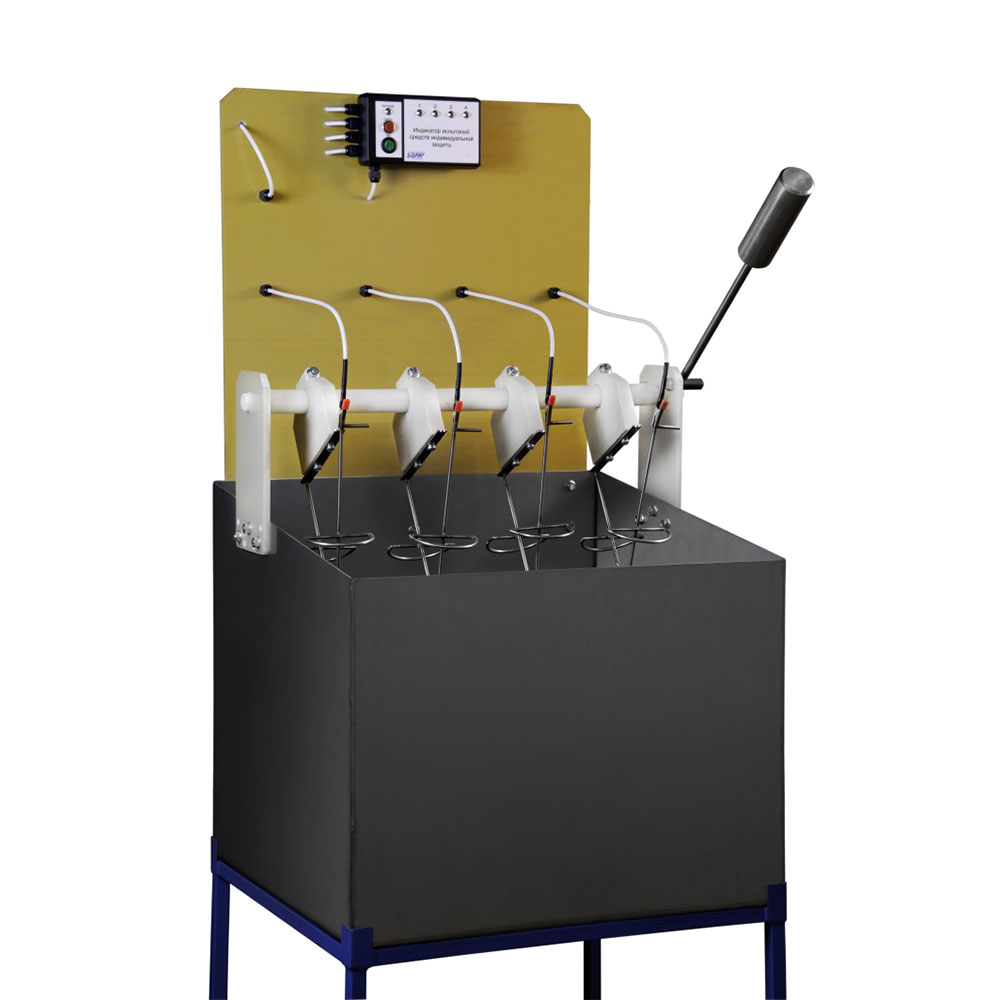

| 7 | Ванна в сборе | 1 шт. |

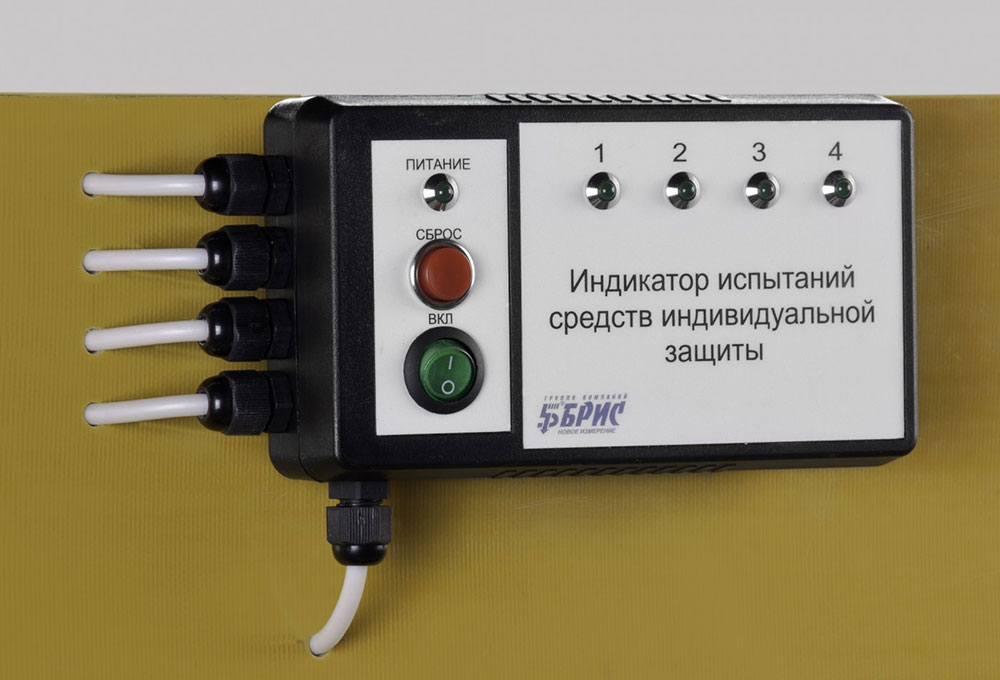

| 8 | Индикатор тока | 1 шт. |
| 9 | Насос для наполнения перчаток и бот | 1 шт. |
| 10 | Подставка для бот (галош) | 1 шт. |
| 11 | Стойка для испытания указателей высокого напряжения | 2 шт. |
| 12 | Кабель заземления | 1 шт. |
| 13 | Кабель высоковольтный | 1 шт. |
| 14 | Аккумулятор | 1 шт. |
| 15 | Зарядное устройство для аккумулятора | 1 шт. |
| 16 | Пистолет наливной | 1 шт. |
| 17 | Руководство по эксплуатации | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон переменного испытательного напряжения | от 1 кВ до 50 кВ |
| Диапазон выпрямленного испытательного напряжения | от 2 кВ до 70 кВ |
| Максимальное значение тока нагрузки на переменном напряжении | 50 мА |
| Максимальное значение тока нагрузки на выпрямленном напряжении | 25 мА |
| Относительная погрешность измерения тока и напряжения | не более 3% |
| Режим испытаний | ручной и автоматический (в автоматическом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения) |
| Возможность подключения к компьютеру и автоматического протоколирования результатов испытаний | по просьбе заказчика |
| Испытание одновременно 4 перчаток или одной пары бот | да |
| Стойки для испытания указателей высокого напряжения | да |
| Вес пульта управления | 14 кг |
| Вес высоковольтного трансформатора | 41 кг |
| Вес ванны | 30 кг |
| Габаритные размеры: — пульт управления — высоковольтный трансформатор — ванна |
390х390х185 мм 460х360х750 мм 700х650х1000 мм |
В связи с постоянным совершенствованием технические характеристики, конструкция и внешний аппарата для испытания электрооборудования и средств индивидуальной защиты (СИЗ) АИСТ 50/70 СИЗ в комплекте с ванной для испытаний СИЗ могут незначительно отличаться от фактически приобретенного изделия.
