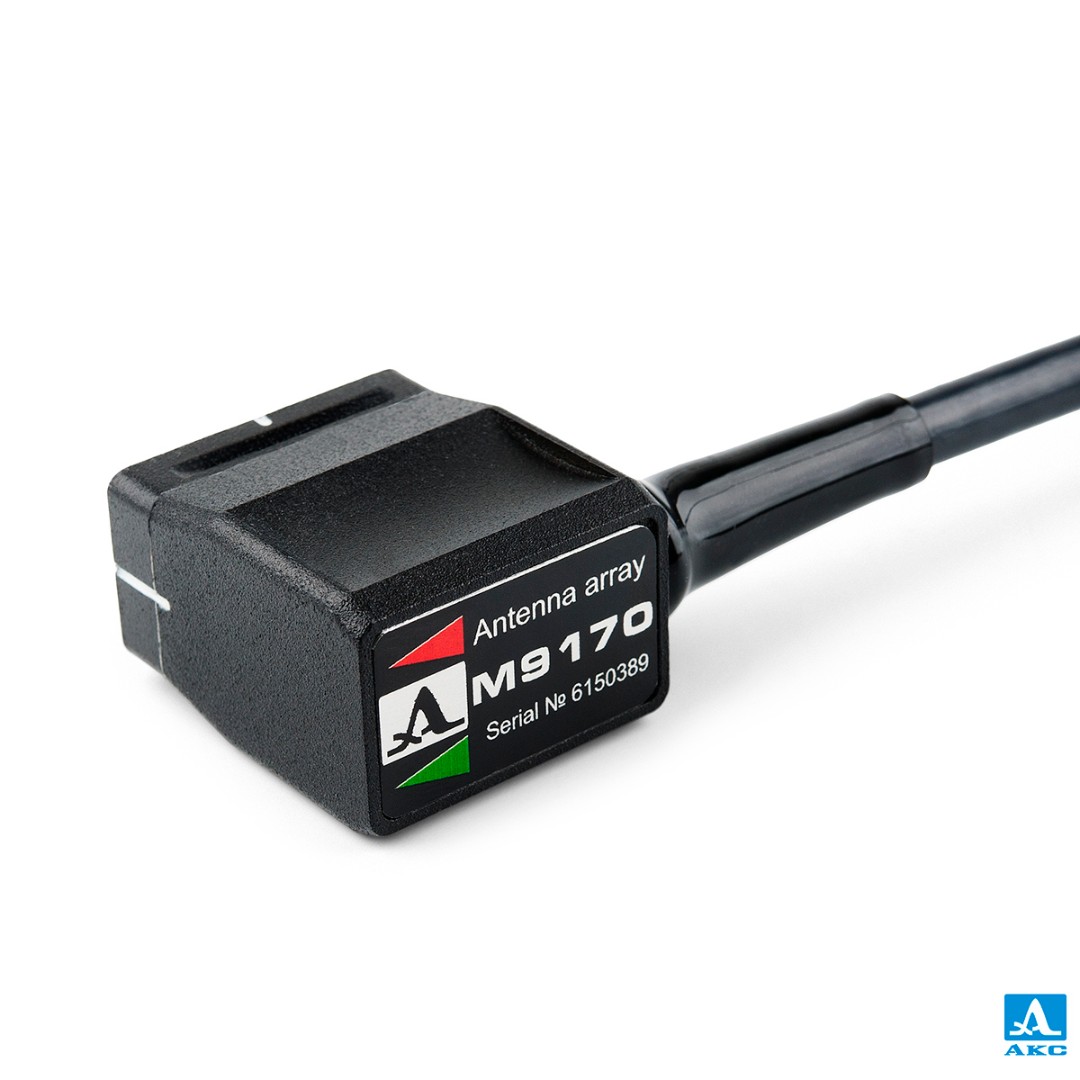

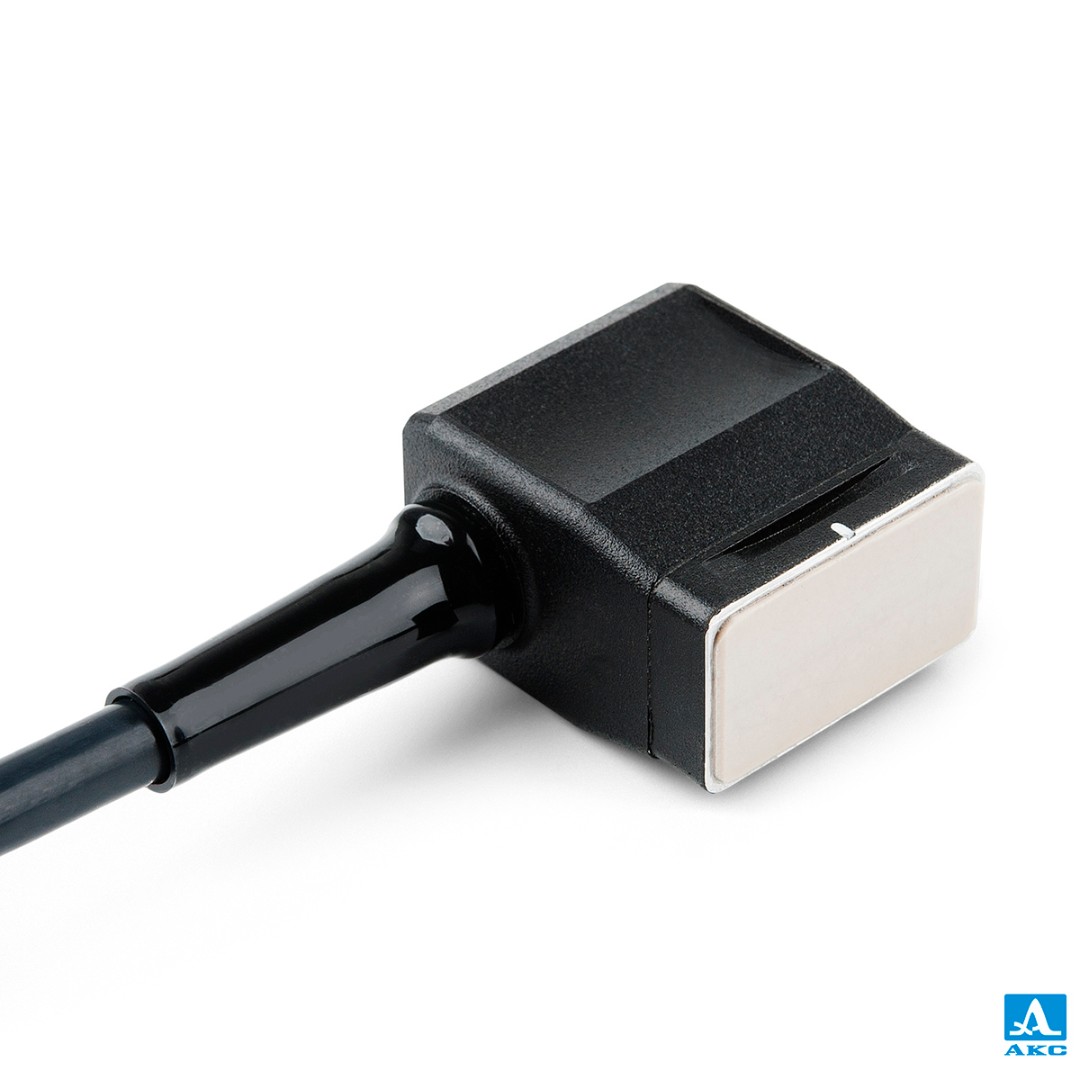

Антенная решетка M9170 4.0V60R26X10CS

В наличии

105 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Назначение	контроль металлических и пластиковых конструкций, контроль сварных швов
  Частота	4000
  Тип	поперечные
  Количество элементов антенной решетки, шт	16
  Акустическая апертура, мм	26 х 10
  Область сканирования	от 35° до 85°
  Температура воздуха, °С	от -20 до +45
  Относительная влажность воздуха при температуре +25 °С, %, не выше	85

• Описание

  16 элементная цифрофокусируемая антенная решетка поперечных волн с центральной рабочей частотой 4 МГц и областью сканирования от 35° до 85°. Применяется для контроля сварных швов. Особенностью данной антенной решетки является укороченная апертура (26х10 мм), что позволяет проводить контроль в труднодоступных местах и с минимальной зачисткой околошовной зоны.

  16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля.

  На внешней части корпуса нанесены цветовые метки направления, необходимые для ориентации положения решетки на объекте контроля относительно сформированного изображения на дисплее дефектоскопа ультразвукового А1550 IntroVisor.

  Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.

  Существует возможность притирки сменного акустического модуля под различные диаметры труб.

• Дополнительно

  •

    Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo

    По запросу
  •

    Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor

    По запросу

• Совместимость

  •

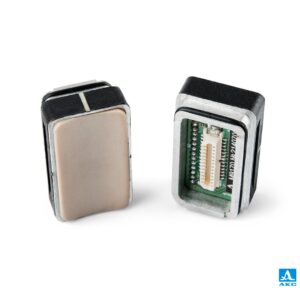

    Акустический модуль М9170

    37 000 ₽
  •

    Коммутатор М9100 для антенной решетки серии М91

    68 000 ₽
