Описание
| Производитель: | Россия |

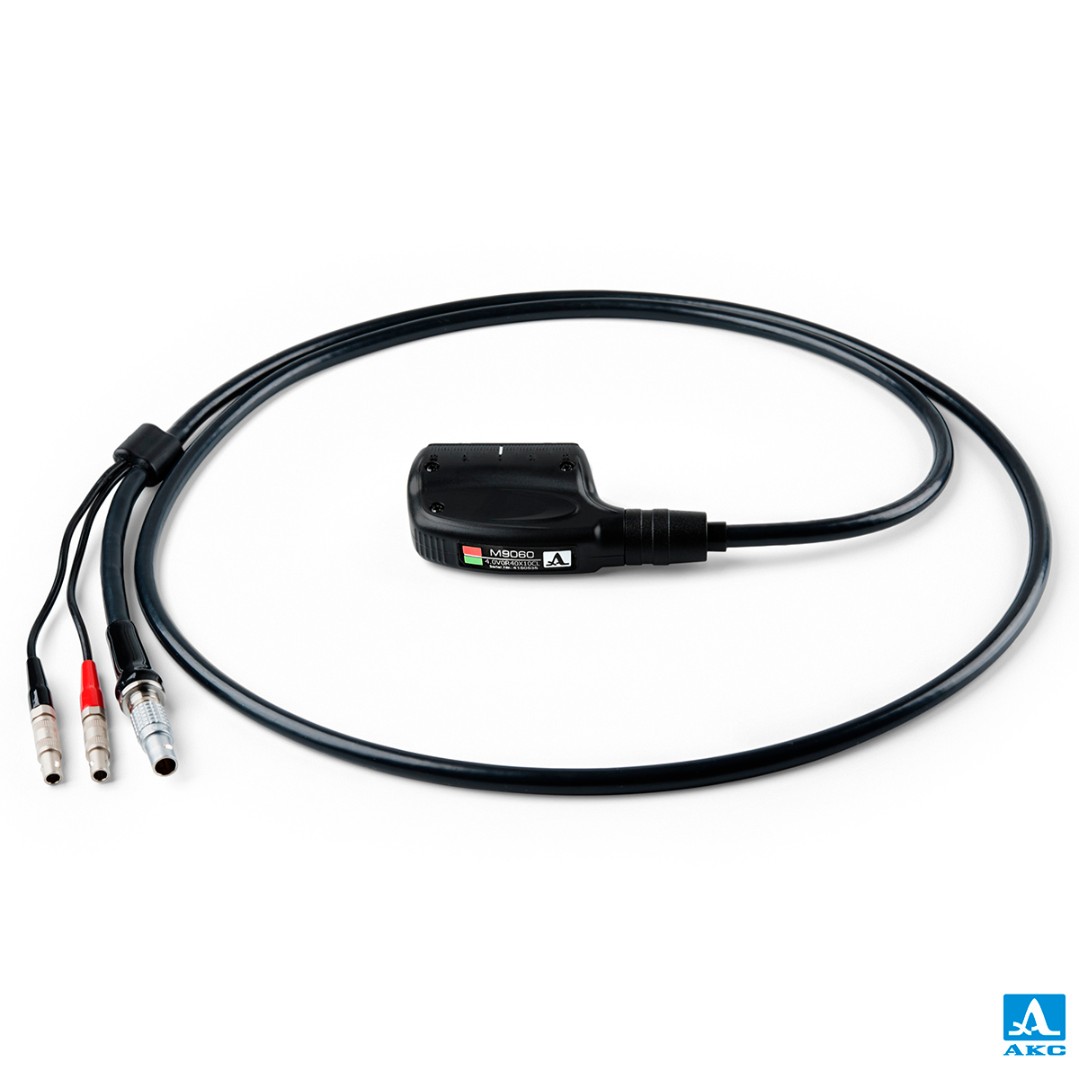

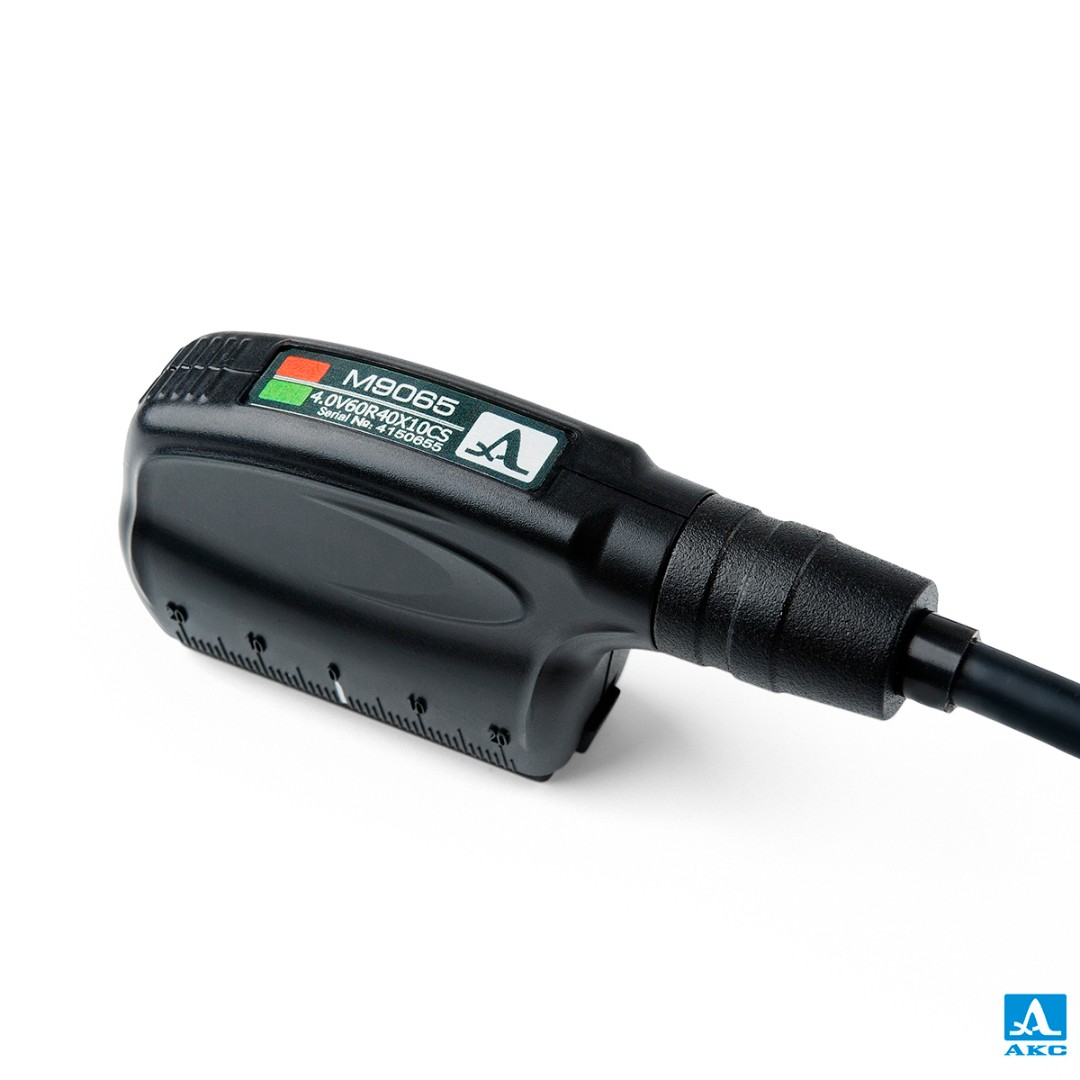

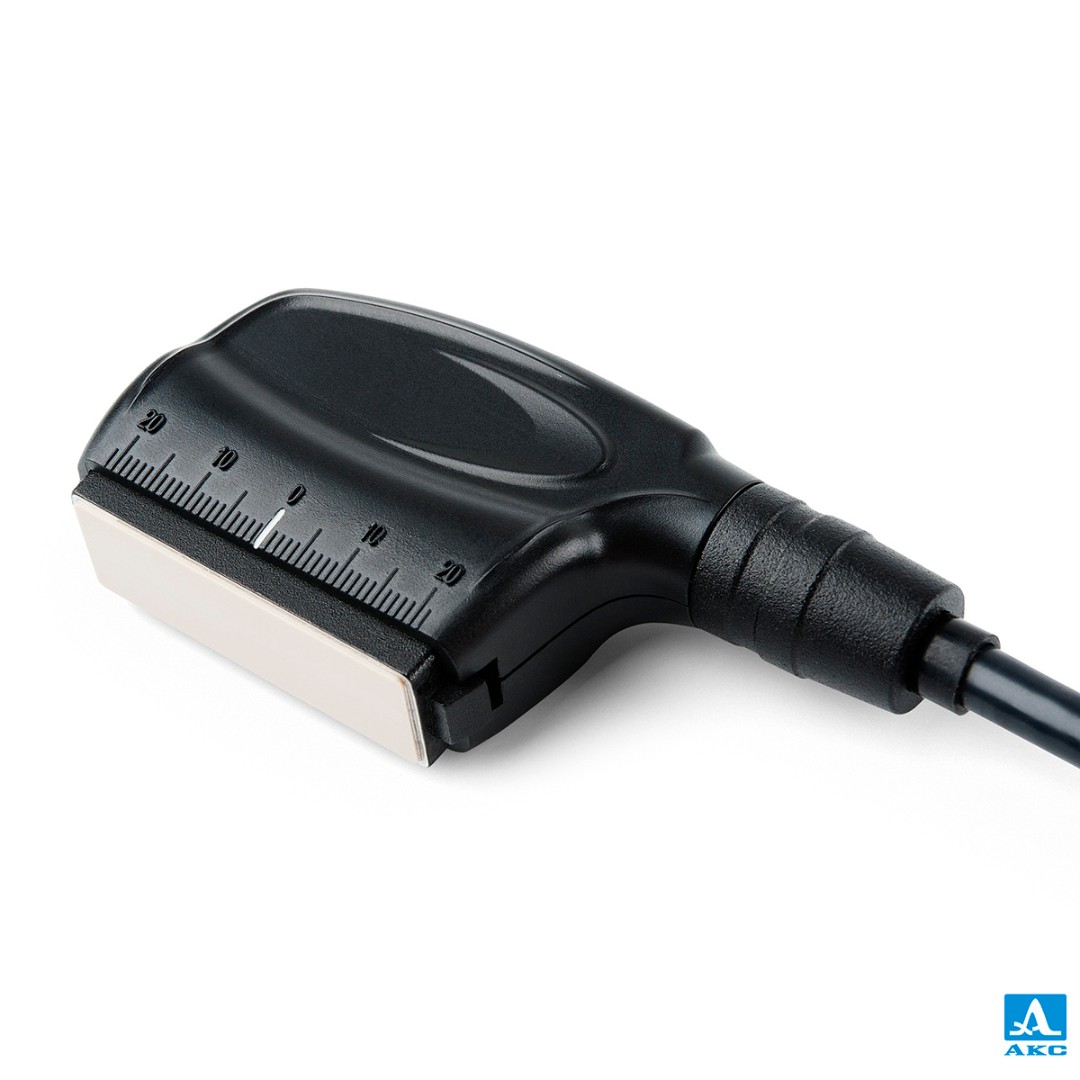

16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля. Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.
Антенная решетка поперечных волн с центральной рабочей частотой 4 МГц и областью сканирования от 35° до 85°. Применяется для контроля сварных швов (в том числе аустенитных сталей). Особенностью данной антенной решетки является отсутствие большой преломляющей призмы.

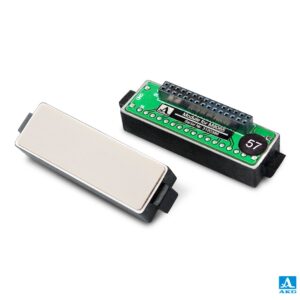

Существует возможность притирки сменного акустического модуля под различные диаметры труб.
Технические характеристики
| Параметр | Значение |
| Область применения | контроль сварных швов |
| Количество элементов антенной решетки, шт | 16 |
| Акустическая апертура, мм | 40 х 10 |
| Номинальная частота, МГц | 4 |
| Область сканирования, ° | от 35° до 85° |
| Рабочий тип волн | Поперечные |
| Габаритные размеры (Д х В х Г), мм | 90 х 42 х 22 |
| Масса с кабелем, г, не более | 200 |
| Условия эксплуатации: | |
| температура воздуха, С° | от — 20 до + 45 |
| относительная влажность воздуха при температуре +25 °С, %, не выше | 85 |
