Описание
| Производитель: | Россия |
| Номер реестра СИ: | 83550-21 |

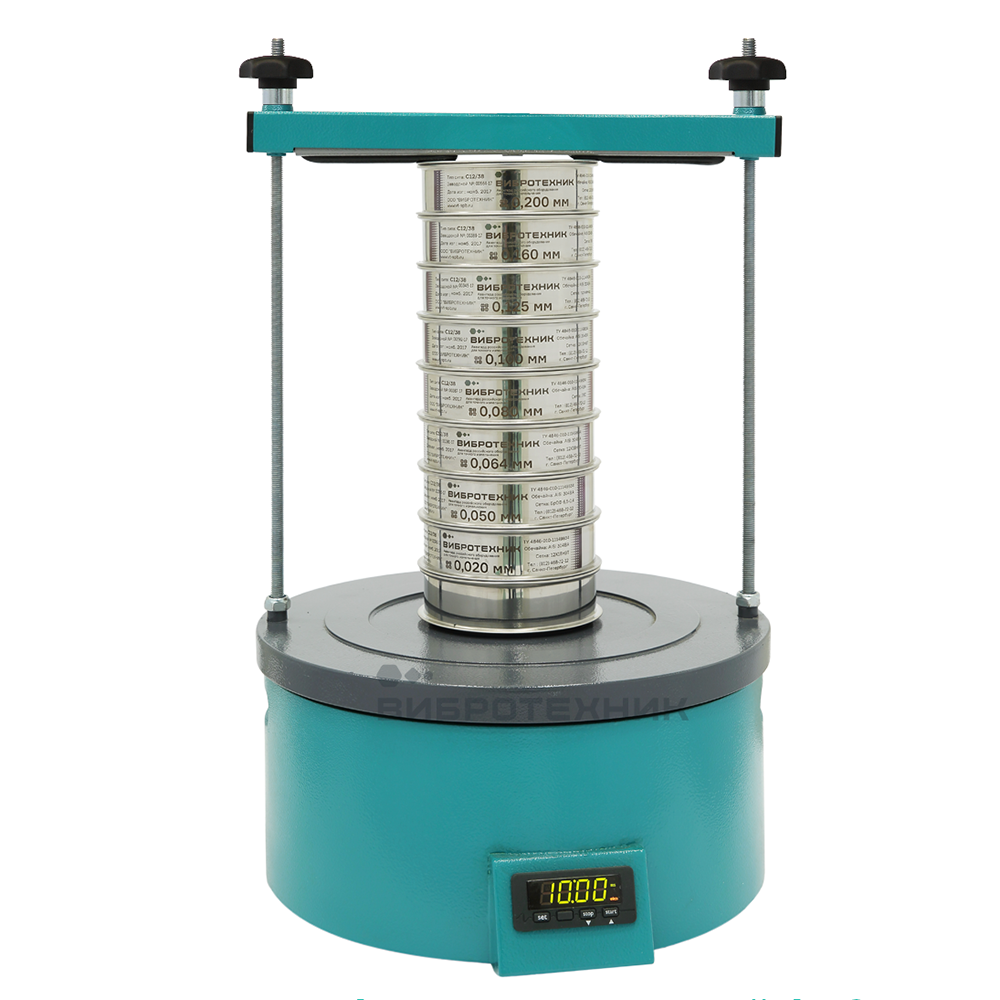

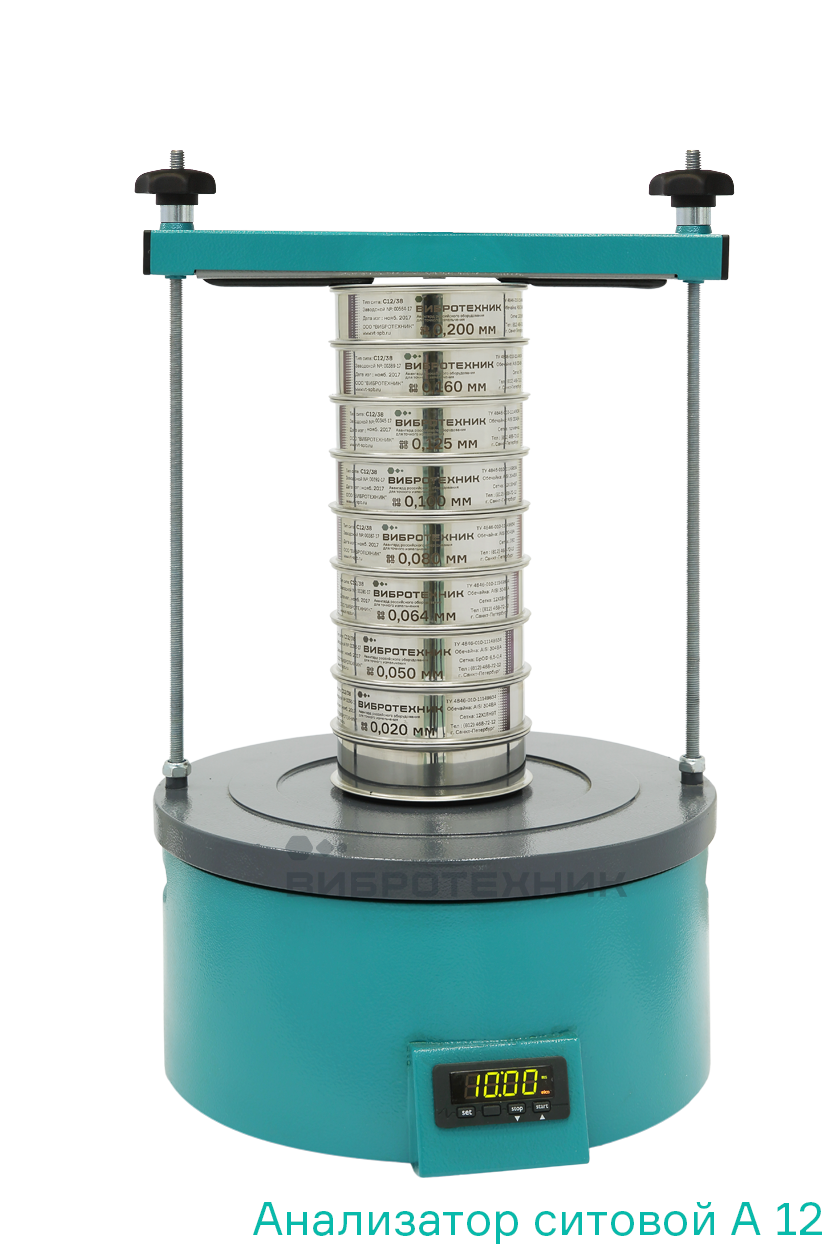

В состав анализатора входят: вибропривод, просеивающая часть (состоящая из комплекта сит, поддона и крышки) и устройство крепления сит.
Устройство и принцип действия вибропривода описаны в соответствующем разделе страницы «Виброприводы».
Особенности
ЭФФЕКТИВНЫЙ РАССЕВ
Платформа вибропривода совершает высокочастотные возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частиц по просеивающей поверхности — от центра к периферии сита.
РАССЕВ НА 11 КЛАССОВ КРУПНОСТИ
Установка на вибропривод до 10 сит позволяет разделить пробу на 11 классов крупности.
НИЗКИЙ УРОВЕНЬ ШУМА
Эластичные приводные элементы и резиновые амортизаторы обеспечивают низкий уровень шума. Уплотнение прижима и поддона, а также уплотнительные кольца сит исключают соударения торцов, обеспечивают плотность соединения колонны сит и удобство ее разборки.
РАЗЛИЧНЫЕ РЕЖИМЫ РАССЕВА
Анализатор А 12 может формироваться на базе двух типов виброприводов:
- Вибропривод ВП 30Т – с таймером;
- Вибропривод ВПС – с регулировкой амплитуды.
УСТРОЙСТВА КРЕПЛЕНИЯ СИТ (УКС)
БАЗОВОЕ УКС:
- В основном элементе УКС — траверсе — предусмотрено две направляющие втулки, снижающие вероятность ее перекоса;
- В маховичках УКС выполнена не сплошная, а скошенная резьба, что исключает необходимость прокручивания маховичков по резьбовым шпилькам и сокращает время фиксации колонны сит;
- На нижней поверхности прижимной планки нанесено уплотнение, обеспечивающее надежность поджатия колонны сит.
ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ РАССЕВА
Комплектация промежуточными поддонами позволяет производить рассев до четырех проб одновременно.
Отрасли применения:
- Горнодобывающая
- Металлургическая
- Пищевая
- Строительная
- Химическая
- Фармацевтическая
Технические характеристики
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ | |
|---|---|---|
| Диаметр сита, мм | 120 | |
| Количество сит, шт., не более | 10 | |
| Размер ячеек сетки, мм | 0,02-10,0 | |
| Размер отверстий перфорированного полотна, мм | 0,8-112,0 | |
| Тип применяемого вибропривода | ВП 30Т, ВПС | |
| Частота колебаний, кол./мин | ВП 30Т | 1500 |
| ВПС | 900 — 1800* | |
| Амплитуда колебаний (в зависимости от массы пробы и количества сит), мм | ВП 30Т | 0,25-0,75* |
| ВПС | 0,1 — 2,0 | |
| Напряжение питания, 50 ГЦ, В | 220 | |
| Длина (диаметр), мм, не более | 390 | |
| Ширина, мм, не более | 350 | |
| Высота, мм, не более | 684 | |
| Масса, кг, не более | ВП 30Т | 23 |
| ВПС | 43 | |
* Зависит от массы установленных на платформу элементов и веса материала
