Описание
| Производитель: | Chauvin Arnoux, Франция |
| Номер в реестре СИ | 62232-15 |
| Гарантия | 12 месяцев |

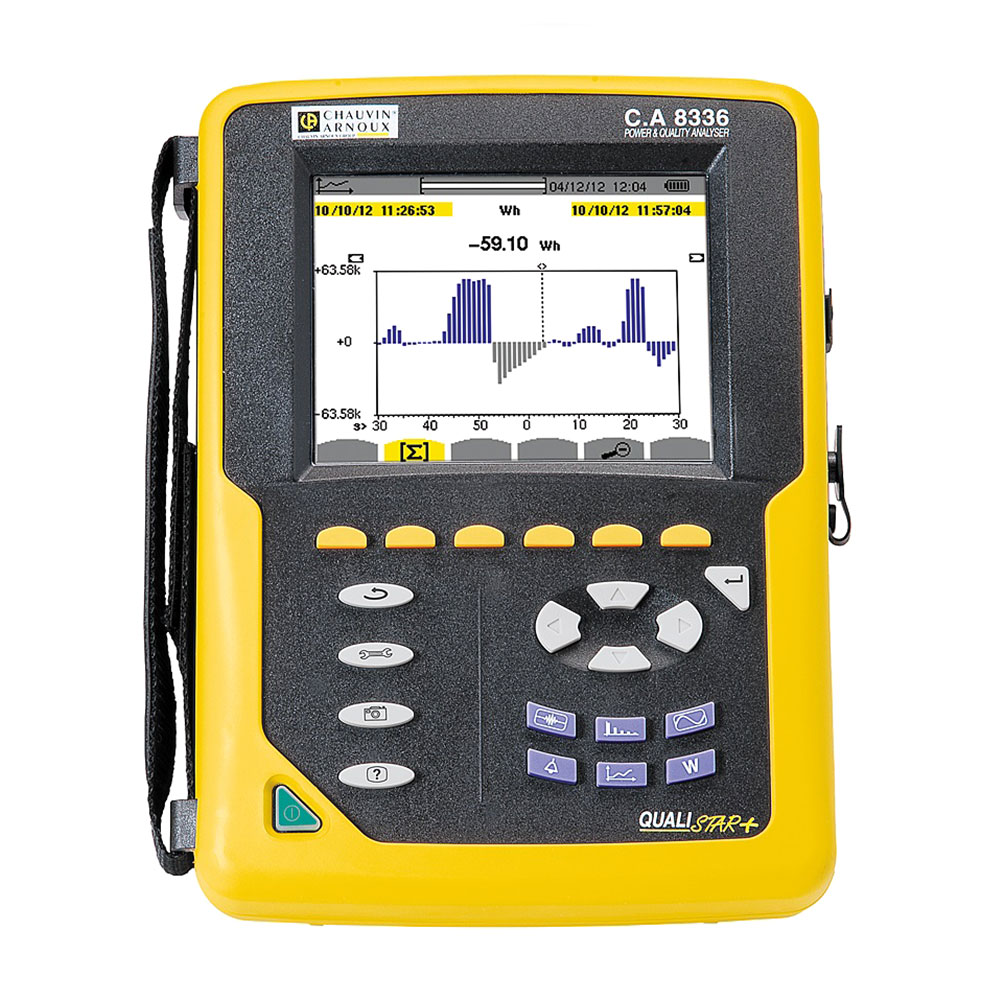

C.A 8336 QUALISTAR PLUS простой анализ электрических сетей плюс анализатор качества энергии. C.A 8336 идеальный прибор для быстрой проверки качества электрической сети и легкой обработки результатов.
Трехфазный графический анализатор параметров электросети с постоянного и переменного тока С.А 8336 (Qualistar+) использует истинное среднеквадратическое преобразование мгновенных значений силы тока и напряжения. C.A 8336 позволяет выполнять быструю оценку эксплуатационных параметров сети и отображение основных характеристик трехфазной сети, контроль изменений различных параметров сети в течение длительного времени. C.A 8336 позволяет выполнять измерения с различными токовыми клещами и трансформаторами тока.
Назначение анализатора C.A 8336 QUALISTAR PLUS
- Простой анализ электрических сетей плюс анализатор качества энергии C.A 8336 идеальный прибор для быстрой проверки качества электрической сети и легкой обработки результатов.
- Изучение нагрузок — проверка состояния и возможностей системы электроснабжения перед включением дополнительных нагрузок.
- Оценка энергии — количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств
- энергосбережения и устройств КРМ.
- Измерение гармоник — обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры.
- Регистрация аномалий напряжения — контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей.
Особенности анализатора C.A 8336 QUALISTAR PLUS
- 4 входа напряжения (до 1200 В) и 4 токовых входа позволяют измерять все напряжения, токи и параметры мощности, необходимые для полного диагностирования электроустановок.
- Полное русское меню.
- Одновременный захват и запись всех параметров, переходных процессов, нарушений и форм волны.
- Одновременный показ в реальном времени сигналов со всех 4 входов доступен в графическом, векторном или табличном форматах.
- В режиме броска электроэнергии, измерение может длиться более 1 минуты.
- Дополнительные функции: режим «ПУСК» для двигателей и моторов (1 мин для 3-х фаз одновременно).
- Интуитивная конфигурация, онлайн помощь и возможность прямой печати.
- Простая связь через USB порт используется для коммуникации с ПК.
Анализатор C.A 8336 QUALISTAR PLUS может также зафиксировать и записать
- Одновременная запись по 3-м режимам: аномалии, кратковременные импульсы, текущие интегральные измерения.
- Мин. / Макс. значения.
- До 300 переходных процессов.
- Гармоники до 50-й.
- 50 снимков экрана и кривых.
- Регистратор отклонений до 10 000 событий (нарушений заданных пользователем норм) по 40 различным параметрам.
- Емкость памяти в 2 Гб позволяет регистрировать все параметры при максимально возможной выборке более чем в течение месяца.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Анализатор качества электрической энергии C.A 8336 | 1 шт. |
| 2 | Сумка для переноски | 1 шт. |
| 3 | Шнуры напряжения типа «банан» 4 мм, 3 м | 5 шт. |
| 4 | Зажимы типа «крокодил» | 5 шт. |
| 5 | Комплект для маркировки шнуров и входов из 12 цветов | 1 шт. |
| 6 | Защитная пленка для экрана для защиты от царапин (установлена) | 1 шт. |
| 7 | Шнур USB | 1 шт. |
| 8 | Сетевой шнур | 1 шт. |
| 9 | Блок питания | 1 шт. |
| 10 | Лист безопасности | 1 шт. |
| 11 | Многоязычное руководство по эксплуатации на компакт-диске | 1 шт. |
| 12 | Программа Power Analyzer Transfer на компакт-диске | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество каналов измерения | 4 на напряжение / 4 на ток (всего 8 каналов) |
| Напряжение, диапазоны (действ. перем.+пост.) ф/ф | 10…1000 В |
| Напряжение, диапазоны (действ. перем.+пост.) ф/н | 10…1000 В |
| Ток (действ. перем.+пост.), диапазоны | 100 мA…10000 A |
| Клещи MN | MN93: 0,01…240 A; MN93A: 0.005…5 A / 0.1…120 A |
| Клещи C | 0,01…1000 A |
| Клещи AmpFLEX или MA | 0,1…10000 A |
| Клещи PAC | 0,1…1000 A перем. / 0,1…1400 A пост. |
| Частота | 40…69 Гц |
| Измерения мощности | — активная; — реактивная; — полная; — W, VA, var, PF, DPF, cos j, tan j |
| Измерения энергии | — активная; — реактивная; — полная; — Wh, varh, VAh |
| Гармоники | есть |
| Вычисление коэффициента гармонических искажений (THD) | есть, от 0 до 50 порядка, фаза |
| Режим Expert для анализа гармоник | есть |
| Переходные процессы | 300 |
| Краткосрочные дрожания (Flicker) | есть |
| Скачок пускового тока (Inrush mode) | есть, > 1 минуты |
| Дисбаланс | да |
| Запись, продолжительность (всех параметров по макс. выборке) | 1 месяц |
| Запись min/max значений | есть |
| Сигнализация — выход измеряемого параметра за установленные пределы | 10000 значений с 40 различных типов |
| Распознание токовых датчиков авто. | 8+ |
| Пиковые значения | есть |
| Векторное отображение сигналов | автоматически |
| Дисплей | цветной 1/4 VGA ЖК дисплей, 320×240, диагональ 148 мм |
| Захват экранов и кривых | 50 |
| Электробезопасность | IEC 61010 1000 V CAT III / 600 V CAT IV |
| Язык меню прибора | 21 (вкл. русский) |
| Интерфейс | USB тип B |
| Питание | внешнее зарядное устройство сети 600 V CAT IV, аккумуляторная батарея (встроенная) |
| Размеры | 240x180x55 мм |
| Вес | 1,9 кг |
