Описание
| Производитель: | Россия |
| Гарантия | 3 года |
| Номер в реестре СИ: | 58232-14 |

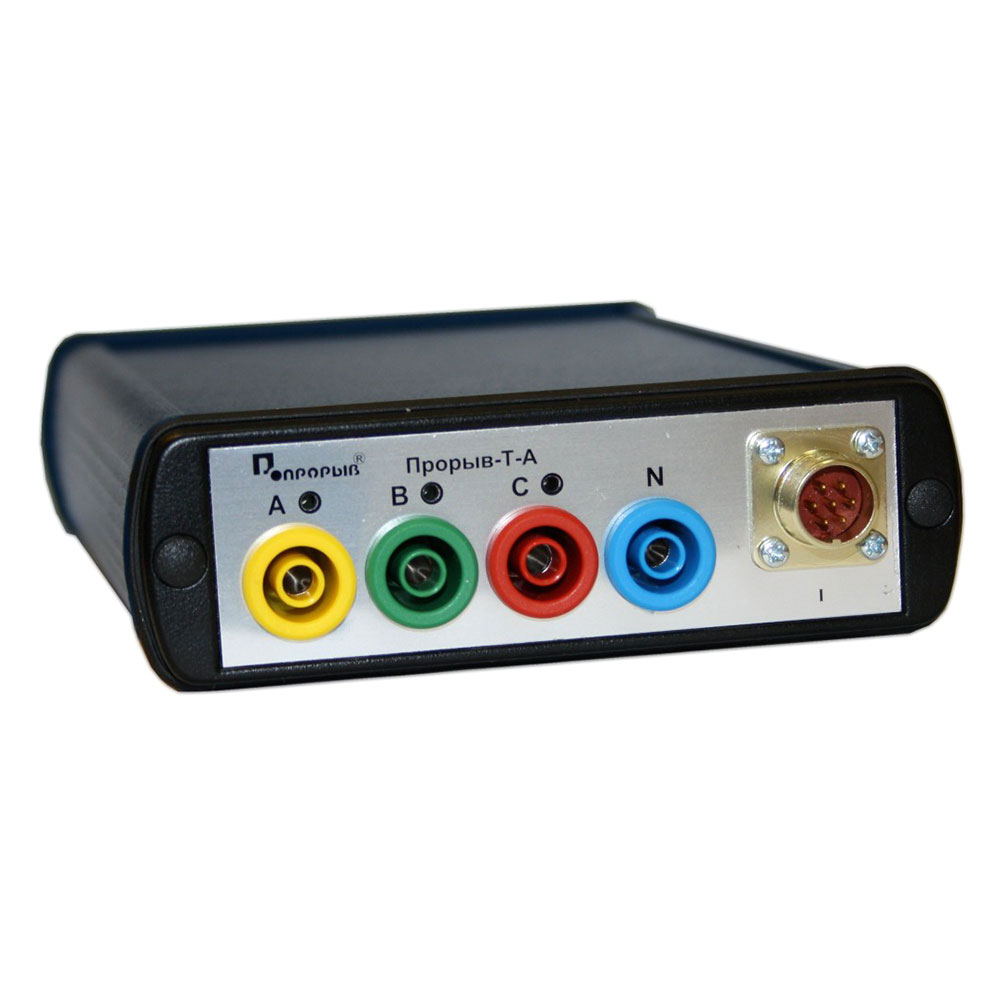

Приборы для измерения показателей качества электрической энергии Прорыв-Т-А предназначены для измерения и регистрации показателей качества электрической энергии, установленных ГОСТ 13109-97, ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30-2008), класс А, показателей тока и мощности в целях оценки соответствия и государственного контроля показателей качества электрической энергии (ПКЭ) в однофазных и трехфазных (трех и четырехпроводных) электрических сетях и системах электроснабжения с номинальной частотой 50 Гц
Достоинства прибора Прорыв-Т-А
- Гарантия 3 года
- Межповерочный интервал 4 год
- Запись информации – не менее 30 дней
- Добавлены функции измерения: фликера, интергармоник, быстропротекающих процессов, встроенный синхронизатор времени
Измеряемые показатели качества электроэнергии прибора Прорыв-Т-А
- Значение напряжения
- Частота
- Коэффициент несимметрии напряжения по обратной последовательности
- Коэффициент несимметрии напряжения по нулевой последовательности
- Коэффициент искажения синусоидальности кривой напряжения
- Коэффициент n-й гармонической составляющей напряжения
- Длительность временного перенапряжения
- Максимальное значение перенапряжения
- Длительность провалов напряжения
- Остаточное напряжение
- Установившееся отклонение напряжения
- Отклонение частоты
- Коэффициент искажения синусоидальности кривой напряжения
- Коэффициент n-ой гармонической составляющей напряжения
- Коэффициент несимметрии напряжения по обратной последовательности
- Коэффициент несимметрии напряжения по нулевой последовательности
- Длительность провала напряжения
- Глубина провала напряжения
- Показатели тока и мощности
- Действующее значение силы тока
- Коэффициент n-ой гармонической составляющей тока
- Суммарный коэффициент гармонических составляющих тока
- Фазовый угол между напряжением и током
- Полная электрическая мощность
- Активная электрическая мощность
- Реактивная электрическая мощность
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Прибор для измерения показателей качества электрической энергии Прорыв-Т-А | 1 шт. |
| 2 | Кабель электропитания | 1 шт. |
| 3 | Кабель соединительный | 4 шт. |
| 4 | Зажим типа «крокодил» | 4 шт. |
| 5 | Преобразователь интерфейса RS485-USB | 1 шт. |
| 6 | Внешняя активная антенна (GPS/ГЛОНАСС) | 1 шт. |
| 7 | Клещи токоизмерительные (тип токовых датчиков зависит от модификации прибора) | 4 шт. |
| 8 | Руководство по эксплуатации | 1 шт. |
| 9 | Формуляр | 1 шт. |
| 10 | Программное обеспечение | 1 шт. |
| 11 | Руководство пользователя | 1 шт. |
| 12 | Методика поверки | 1 шт. |
| 13 | Упаковочная коробка | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное значение измеряемого фазного/междуфазного напряжения Uном | 220/√3 В (100/√3 ) /100 В |
| Номинальное значение измеряемого среднеквадратического значения силы тока Iном определяется подключенными токоизмерительными клещами и может составлять, А | 5; 250; 800; 3000 |
| Номинальное значение частоты электропитания fnom | 50 Гц |
| Пределы допускаемой основной относительной погрешности измерений интервалов времени (хода часов) при отсутствии синхронизации с «Национальной шкалой координированного времени Российской Федерации UTC (SU)» | ±6·10-6 (±0,5 с/сут) |
| Пределы допускаемой дополнительной температурной погрешности приборов при измерении параметров, | 1/2 предела допускаемой основной погрешности на каждые 10 ºС изменения температуры окружающей среды |
| Пределы допускаемой дополнительной температурной погрешности измерений интервалов времени (хода часов) | ±6·10-6 (±0,5 с/сут) на каждые 10 ºС изменения температуры окружающей среды |
| Входное сопротивление по измерительным входам напряжения | не менее 800 кОм |
| Входное сопротивление по измерительным входам тока | не более 2 МОм |
| Максимальный диаметр охватываемого проводника токоизмерительными клещами | жесткие токовые клещи — 23/53 мм гибкие токовык клещи — 120 мм (уточнять при заказе) |
| Электропитание | осуществляется напряжением переменного тока в диапазоне от 85 В до 265 В и частотой в диапазоне от 45 Гц до 55 Гц |
| Средний срок службы | не менее 10 лет |
| Наработка на отказ | не менее 70000 часов |
| Габаритные размеры | 183х109х35 мм |
| Масса | 0,4 кг |
| Нормальное значение температуры окружающего воздуха | плюс 20 ºС |
| Допускаемые отклонения от нормального значения | ±5 °С |
| Нормальная область значений относительной влажности воздуха | от 30 до 80 % |
| Нормальная область значений атмосферного давления | от 84 до 106 кПа |
| Нормальное значение напряжения питающей сети переменного тока | 220 В |
| Рабочая температура окружающего воздуха | от минус 40 до плюс 55 °С |
| Рабочая относительная влажность воздуха, не более | 90 % при 30 °С |
