Описание
| Производитель: | Акип, Россия |
| Номер в реестре СИ: | 40303-08 |
| Гарантия: | 1 год |

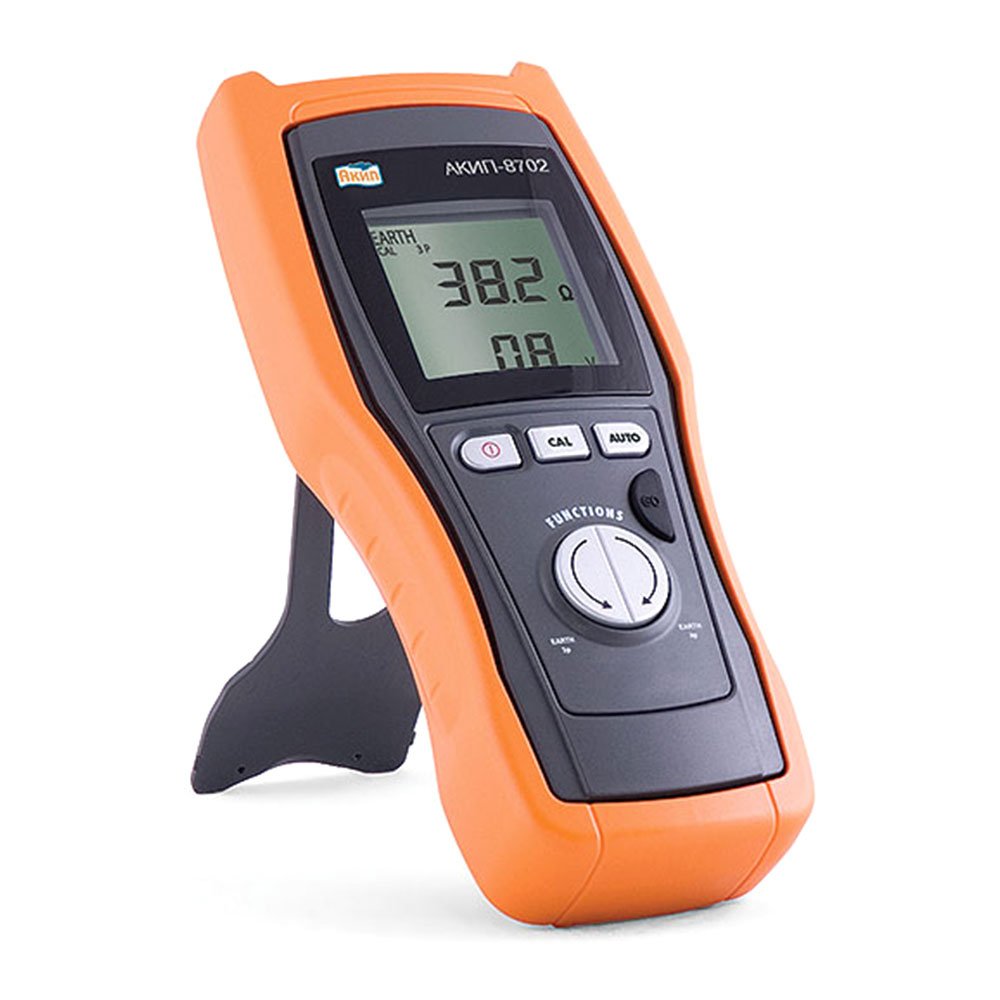

АКИП-8702 — это цифровой измеритель электрического сопротивления заземления. Позволяет эффективно тестировать электрическое сопротивление контура заземления переменным током. АКИП-8702 сконструирован с учетом всех основных нормативов к требованию безопасности и оснащен комплексной защитой входа от перегрузок по напряжению третьей категории.
Тестер заземления АКИП-8702 эффективен для измерения заземления в электросетях и энергообъектах бытового, промышленного и медицинского назначения. Для работы можно выбирать между двумя значениями проникновения: 50 В или 25 В — для сооружений с высокой опасностью или для наружного использования. Устройство оснащено функцией настройки сопротивления измерительных кабелей и автоматической регулировкой подавления наведенного напряжения электрических помех.
Особенности измерителя АКИП-8702
- Измерение электрического сопротивления 0,01 Ом…49,9 кОм.
- Режимы подключения: по 2-х / 3-х проводной схеме.
- Базовая погрешность измерений: ±3,0%.
- Встроенный вольтметр 0,1 В…299 В.
- Режим калибровки сопротивления измерительных проводов.
- Автоматическая регулировка и подавление шумового напряжения (наведённого напряжения элетропомех).
- Исполнение с двойной изоляцией корпуса (класс 2).
- Батарейное питание (в т.ч. от аккум. 1,2 В), автовыключение питания.
- ЖК-дисплей, автоудержание показаний.
- Широкое меню контекстных подсказок.
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель АКИП-8702 | 1 шт. |
| 2 | Комплект KIT0071: 3 измерительных кабеля с наконечниками, 3 зажима «крокодил» и 2 штыря заземления | 1 шт. |
| 3 | Мягкая сумка для транспортировки SP-6085 | 1 шт. |
| 4 | Батарейный блок | 1 шт. |
Технические характеристики
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Измерение сопротивления заземления | |||||
| Диапазон измерений (автовыбор) | 0,8…19,99 Ом | 20…199,9 Ом | 0,2…1,999 кОм | 2,0…19,99 кОм | 20…49,9 кОм |
| Разрешение | 0,01 Ом | 0,1 Ом | 1 Ом | 0,01 кОм | 0,1 кОм |
| Тестовый сигнал | 110 Гц (синусоид.) | ||||
| Тестовый ток / напряжение | до 12 мА / до 25 В скз | ||||
| Погрешность измерения (помехи ≤ 3 В скз) | ± (2,0% + 3 ед. сч.) | ± (3,0% + 3 ед. сч.) | |||
| Погрешность измерения (≤ 3 В скз помехи ≤ 6 В скз) | ± (4,0% + 3 ед. сч.) | ± (6,0% + 3 ед. сч.) | |||
| Схема измерения | 2-х, 3-х проводная | ||||
| Измерение напряжения помех (наведенное) | |||||
| Диапазон измерений | 0,1…99,9 В / 100…299 В | ||||
| Разрешение | 0,1 В / 1 В | ||||
| Погрешность | ± (2,0% + 2 ед. сч.) | ||||
| Общие данные | |||||
| Дисплей | ЖК-индикатор 55х55 мм | ||||
| Условия эксплуатации | 0…+40°С; отн. влажность < 70% | ||||
| Напряжение питания | 1,5 В х 6 шт. (тип АА) или перезаряжаемые 1,2 В х 6 шт. | ||||
| Ресурс батарей | 500 тестов | ||||
| Автовыключение | 5 мин | ||||
| Исполнение | МЭК 61010, САТ III ~240 В («Ф-З») / ~415 В (между любыми входами прибора) | ||||
| Габаритные размеры | 240х100х45 мм | ||||
| Масса | 0,63 кг | ||||
| Опции | ПО TOPVIEW 2006 (CD + кабель USB), проходной соединитель для удлинения проводов 1066-IECN | ||||
