Описание
| Производитель: | Акип, Тайвань (Китай) |
| Номер в реестре СИ | 56479-14 |
| Гарантия | 1 год |

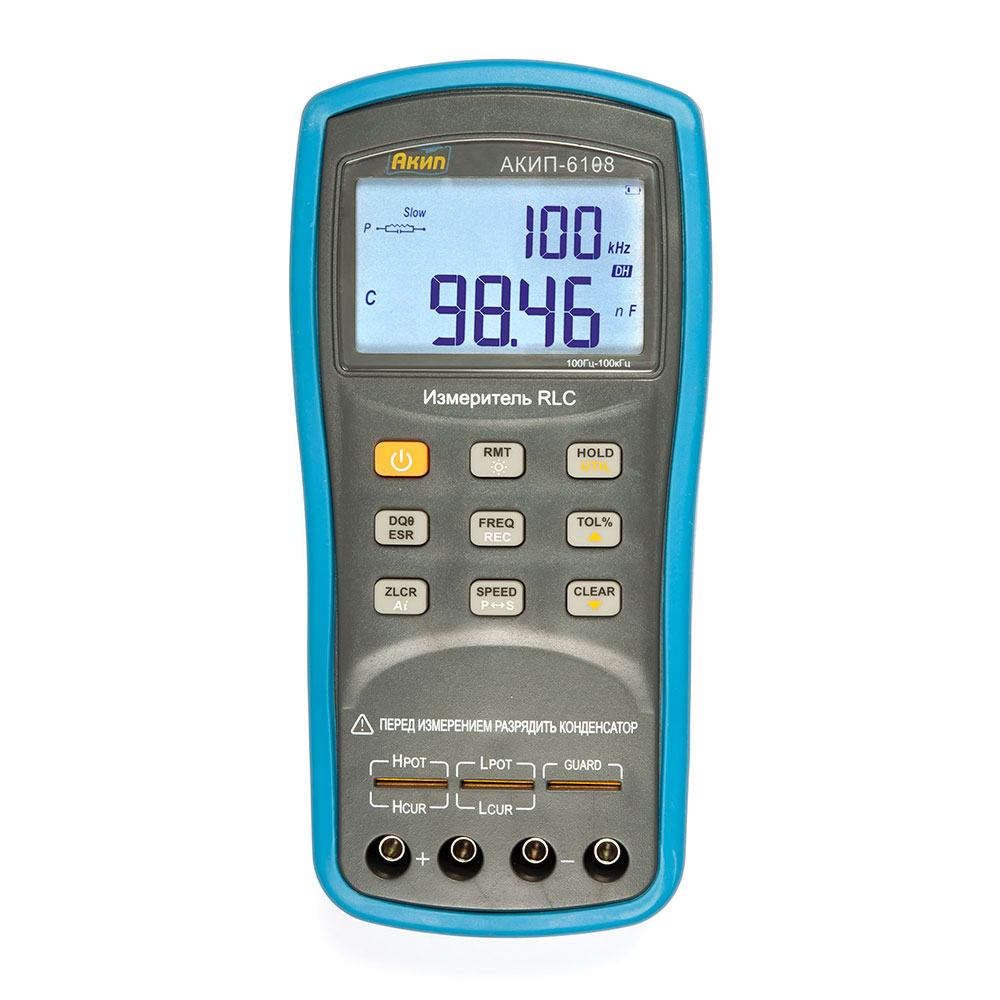

Портативный измеритель параметров RLC АКИП-6108 имеет фиксированные частоты тест-сигнала выбираемые пользователем: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц. Реализована инновационная технология автоматического выбора режима измерений между L / C / R в зависимости от типа подключаемого компонента/радиодетали с одновременной индикацией параметра Q / D. Достаточно включить прибор и подсоединить объект измерений к входным гнёздам – всё остальное прибор сделает за вас. Базовая погрешность измерений составляет всего ±0,1%. При необходимости пользователь может выбрать требуемую схему замещения или изменить частоту и скорость измерения. АКИП-6108 измеряет фазовый сдвиг между напряжением и током и ESR. Максимальная разрядность индикатора основного параметра «40,000».
Прибор имеет возможность индикации только минимальных, средних или максимальных измеренных значений на основном дисплее. Среди удобных сервисных функций АКИП-6108 автоматическое 2-х ступенчатое включение/отключение подсветки ЖК-индикатора. Сначала уменьшение яркости через 15 с, а затем через 30 с – её автоотключение. Это обеспечивает комфортную работу с прибором, экономит ресурс батарей питания, который составляет до 24 часов при непрерывной эксплуатации. Сопряжение измерителя с компьютером осуществляется посредством USB интерфейса. Питание осуществляется как от аккумуляторов, так и от сетевого адаптера с одновременной зарядкой аккумуляторов.
Современная эргономика, широкая функциональность и высокие технические характеристики в сочетании с конкурентной ценой, делают RLC-измеритель АКИП-6108 весьма привлекательным инструментом для специалистов различных сфер деятельности: производство, диагностика и отбраковка (сервис, ремонт), а также радиолюбительство.
Особенности измерителя RLC АКИП-6108
- Измерение ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига между током и напряжением, комплексного сопротивления, активного сопротивления, эквивалентного последовательного сопротивления.
- Базовая погрешность 0,1%.
- Широкий диапазон параметров тест-сигнала: частота 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц; уровень 0,6 ВСКЗ.
- Высокая скорость измерений, до 10 изм./сек.
- Одновременная индикация двух измеряемых параметров.
- Автоматический выбор пределов измерения.
- Функция автоматической идентификации.
- Низкое потребление питания, до 24 часов непрерывной работы.
- Двухсторонняя связь с компьютером (опция) через интерфейс USB (эмулирование COM порта).
- Автоматический выбор и удержание предела измерения.
- Питание от аккумуляторов или от сетевого адаптера с зарядкой аккумуляторов.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель RLC АКИП-6108 | 1 шт. |
| 2 | Аккумуляторная батарея | 1 шт. |
| 3 | Адаптер питания | 1 шт. |
| 4 | Измерительный кабель | 1 шт. |
| 5 | Щуп для SMD-компонентов | 1 шт. |
| 6 | Короткозамыкатель | 1 шт. |
| 7 | Руководство по эксплуатации | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Измерение RLC | |
| Сопротивление (R, Z) | 0,1 мОм…10,000 МОм |
| Емкость (C) | 0,001 пФ…20,000 мФ |
| Индуктивность (L) | 0,001 мкГн…1000,0 Гн |
| Добротность (Q) | 0,0001…9999 |
| Тангенс угла потерь (D) | 0,0001…9,999 |
| Фазовый сдвиг (θ) | -179,9°…+179,9° |
| Погрешность измерения | базовая ±0,1% |
| Скорость измерения | 2 измерения/сек. (МЕДЛЕННО) |
| 5 измерений/сек. (СРЕДНЕ) | |
| 10 измерений/сек. (БЫСТРО) | |
| Схема измерения | параллельная / последовательная |
| Тест сигнал | |
| Частота тест-сигнала (фиксированная) | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц |
| Уровень тест-сигнала | 0,6 ВСКЗ (фиксированный) |
| Выходное сопротивление | 100 Ом (постоянное) |
| Дополнительные функции | |
| Режим индикации измерений | абсолютное значение, мин. / средн. / макс. измерение |
| Режим сортировки | 4 фикс. номинала (1%, 5%, 10%, 20%) |
| Интерфейс для связи с ПК | USB (виртуальный последовательный порт) |
| Дисплей | |
| Тип индикатора | ЖК индикатор с подсветкой содержит: основной экран (R, Z, L, C), дополнительный экран (Q, D, θ, ESR), индикаторы параметров режима измерения |
| Формат индикации | 5 разрядов на основном экране (40.000) |
| 4 разряда на дополнительном экране | |
| Общие данные | |
| Условия эксплуатации | 0…+40°С, относительная влажность до 90% |
| Напряжение питания | аккумулятор Ni-Mh 7,2 В (600 мА*ч) или сеть 220 В/50 Гц через адаптер питания |
| Потребляемый ток | 25 мА (1 кГц, нагрузка 100 Ом); 2 мкА (питание откл.) |
| Время работы | 24 часа с отключенной подсветкой дисплея |
| Время и ток заряда | 80 мин ./ 150 мА |
| Автоотключение | 5 / 15 / 30 / 60 мин., либо отключено |
| Габаритные размеры | 192х93х44 мм |
| Масса | 460 г |
| Опции | кабель для связи с ПК через USB (IC-700), щуп для SMDкомпонентов, 4-хпроводный измерительный кабель с 4-мя «крокодилами» |
