Описание
| Производитель: | Акип, Китай |
| Номер в реестре СИ |
53946-13
|
| Гарантия |
3 года
|

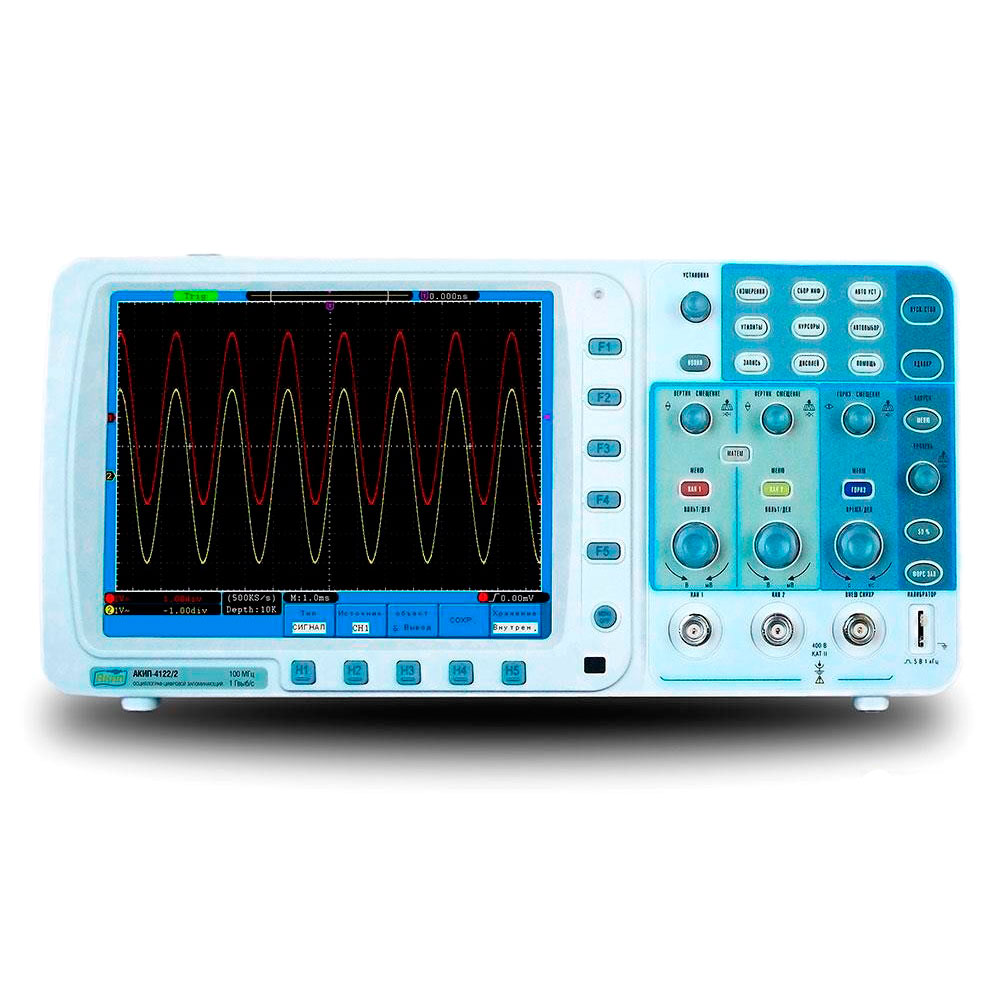

Особенности осциллографа АКИП-4122/1
- Количество каналов: 2 (+ вход внеш. синхр. EXT).
- Полосы пропускания: 60, 100, 200, 300 МГц.
- Объем памяти: 10 М (на канал).
- Макс. частота дискретизации: 500 МГц.
- Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики: сложение, вычитание, умножение*, деление*.
- Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x).
- Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна — 4 типа).
- Цифровые фильтры (ФВЧ, ФНЧ).
- Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров).
- Память: 15 осциллограмм, 8 профилей настроек.
- Интерфейс: USB 2.0, LAN и RS-232 для управления и сохранения данных.
- Выход для внешнего монитора (VGA) – модели с индексом V.
- Одновременная установка RS-232 и VGA не возможна.
- Цветной TFT-дисплей (20 см) с регулируемой яркостью.
* Данные математические операции производятся не с абсолютными величинами отсчетов АЦП, полученными в результате оцифровки сигнала, а с числовыми номерами уровней квантования АЦП, полученными в результате оцифровки сигнала.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Осциллограф АКИП-4131/1 | 1 шт. |
| 2 | Делитель 1:1/1:10 | 2 шт. |
| 3 | ПО (CD-диск) | 2 шт. |
| 4 | РЭ | 1 шт. |
| 5 | Шнур питания | 1 шт. |
Технические характеристики
| Параметр | Значение |
|---|---|
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0… 60 МГц |
| Ограничение полосы | 20 МГц |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел…10 В/дел (шаг 1-2-5) |
| Погрешность установки Коткл. | ± 3 % |
| Связь по входу | Открытый, закрытый, земля |
| Время нарастания | ≤ 5,8 нс |
| Входной импеданс | 1 МОм (± 2 %) / 10 пФ ± 5 пФ |
| Максимальное входное напряжение | 400 В (DC+AС пик, до 1 кГц) |
| Математика | +, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 5 нс/дел…100с/дел (шаг 1-2-5) |
| Погрешность установки Кразв. | ± 0,01 % |
| Режимы работы | Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y |
| Синхронизация | |
| Источники синхросигнала | Кан 1, кан 2, сеть, внешний (Ext, Ext/5) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT) |
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC |
| Чувствительность | ~0,3 деления (в зав. от Коткл.) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Максимальная частота дискретизации | 500 МГц |
| Частота дискретизации (на канал) | 250 МГц |
| Длина записи | 10 Мб (на канал) |
| Режимы работы | Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x |
| Курсорные измерения | |
| Функции | ∆U; ∆T; 1/∆T |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) |
| Функции по горизонтали | f; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%) |
| Измерение t задержки | Кан1-Кан2 (фронт), Кан1-Кан2 (срез) |
| Дополнительные возможности | |
| Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с) |
| Интерфейсы | USB, выход VGA, оптоизолированный «годен/ негоден» |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц |
| Внутренняя память | 15 осциллограмм, 8 профилей настроек (запись/ воспроизв.) |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT), диагональ 20см, 8х10 дел (разрешение 800 х 600) |
| Напряжение питания | 100…240 В, 47…63 Гц (автовыбор) |
| Потребляемая мощность | 18 Вт |
| Габаритные размеры | 340 х 155 х 70 мм |
| Масса | 1,82 кг |
