Описание
| Производитель: | Россия |
Адгезиметр надрезов NOVOTEST АР-АХ является комбинированным прибором предназначеным для измерения адгезии по методу параллельных или решетчатых надрезов (ГОСТ 15140-78, ГОСТ 31149-2014, ISO 2409, ASTM D3359), а также по методу Х-образных надрезов (ГОСТ 32702.2-2014, ISO 16276-2 и ASTM D 3359).
Определение адгезии по методу надрезов (параллельных или решетчатых) возможно для покрытий толщиной до 250 мкм. Может применяться на плоских и изогнутых поверхностях.
Определение адгезии Х-образным надрезом возможно для покрытий любой толщины.

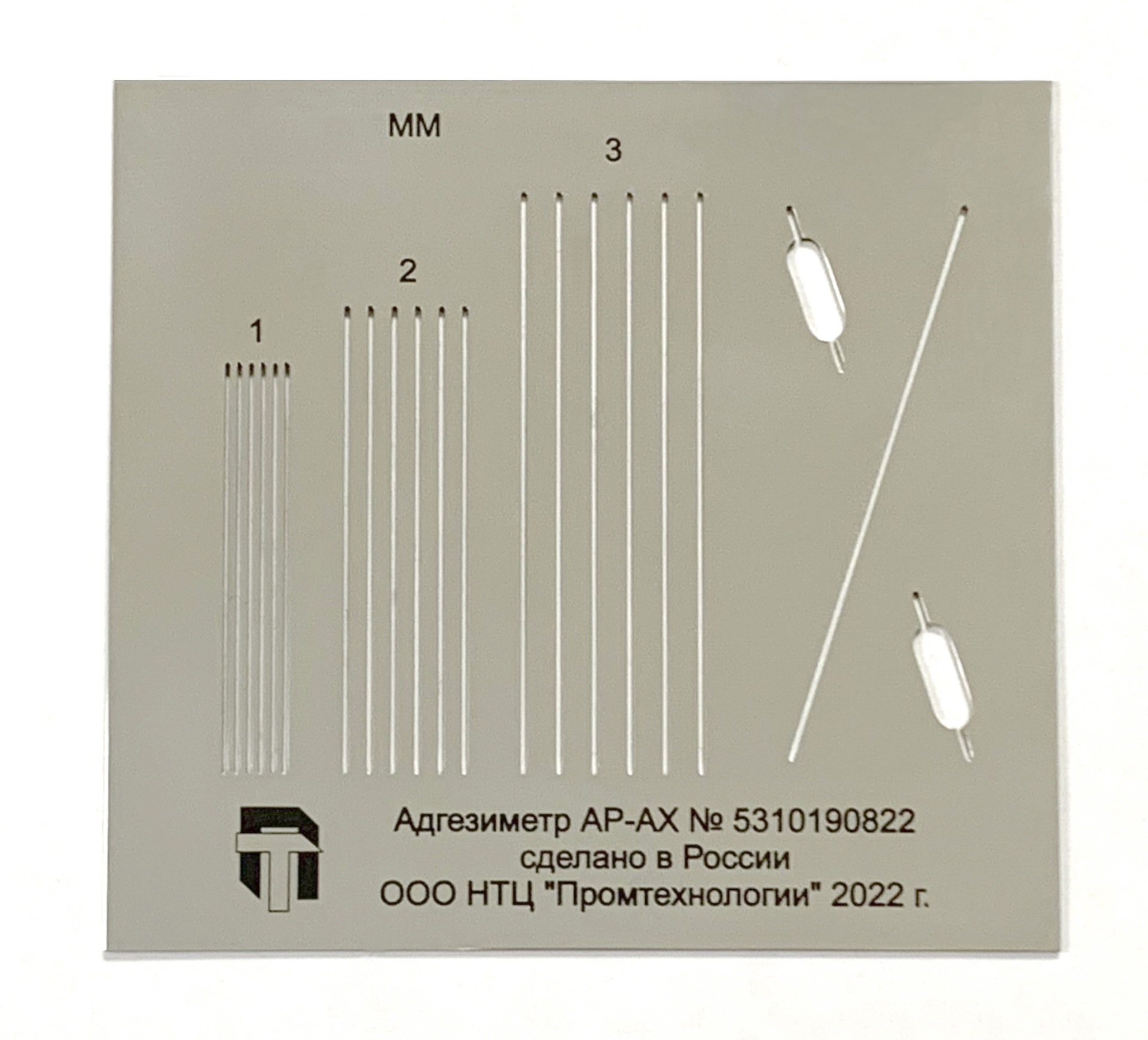

Конструктивно адгезиметр надрезов выполнен в виде шаблона, изготовленного из плоской нержавеющей стальной пластины, на которой сделаны нормированные прорези. На приборе есть:
- 6 прорезей с шагом 3 мм;
- 6 прорезей с шагом 2 мм;
- 6 прорезей с шагом 1 мм;
- основная прорезь Х-метода (для нанесения надреза);
- два ромбовидных окна (вспомогательные для соблюдения угла между надрезами).
НАЗНАЧЕНИЕ:
Определение адгезии покрытий:
- методом Х-образных надрезов.
- методом параллельных или решетчатых надрезов.
ОСОБЕННОСТИ:
- два метода надрезов в одном приборе;
- соответствие ГОСТ;
- простой и наглядный способ, не требует специальных навыков для использования;
- нож в комплекте;
- изготовлен из нержавеющей стали;
- таблица определения степени адгезии в комплекте.
Комплектация
- Адгезиметр надрезов NOVOTEST АР-АХ – 1 шт.
- Нож — 1 шт.
- Футляр – 1 шт.
- Паспорт, руководство по эксплуатации – 1 шт.
Технические характеристики
| Габаритные размеры, мм | 80х75х1 |
| Масса прибора, не более, кг | 0,05 |
| Шаг прорезей, мм | 1; 2; 3 |
| Количество прорезей: — 1 мм — 2 мм — 3 мм |
6 6 6 |
| Длина прорезей, мм: — 1 мм — 2 мм — 3 мм |
35 40 50 |
| Ширина прорезей, мм: — 1 мм — 2 мм — 3 мм |
0,35 0,45 0,45 |
| Длина прорези Х-образных надрезов, мм | 50 |
| Ширина прорези Х-образных надрезов, мм | 0,45 ± 0,1 |
| Угол между надрезами, ° | 35 |
| Толщина покрытия, мкм: — метод решетчатых или параллельных надрезов — метод Х-образных надрезов |
до 250 Не нормируется |
Соотношение толщины покрытия, материала основания и шага между прорезями в соответствии с нормативными документами (метод решетчатых надрезов):
| Толщина покрытия, мкм | Материал основания | Шаг между прорезями, мм | Нормативный документ |
| менее 60 | твердое | 1 | ГОСТ 15140-78, ГОСТ-31149-2014, ISO 2409 |
| менее 60 | мягкое | 2 | ГОСТ-31149-2014, ISO 2409 |
| от 60 до 120 | твердое и мягкое | 2 | ГОСТ 15140-78, ГОСТ-31149-2014, ISO 2409 |
| от 50 до 125 | твердое и мягкое | 2 | ASTM D3359 |
| от 120 до 200 | металл | 3 | ГОСТ 15140-78 |
| от 121 до 250 | твердое и мягкое | 3 | ГОСТ-31149-2014, ISO 2409 |
