Описание
| Производитель: | Россия |
| Гарантия | 12 месяцев |

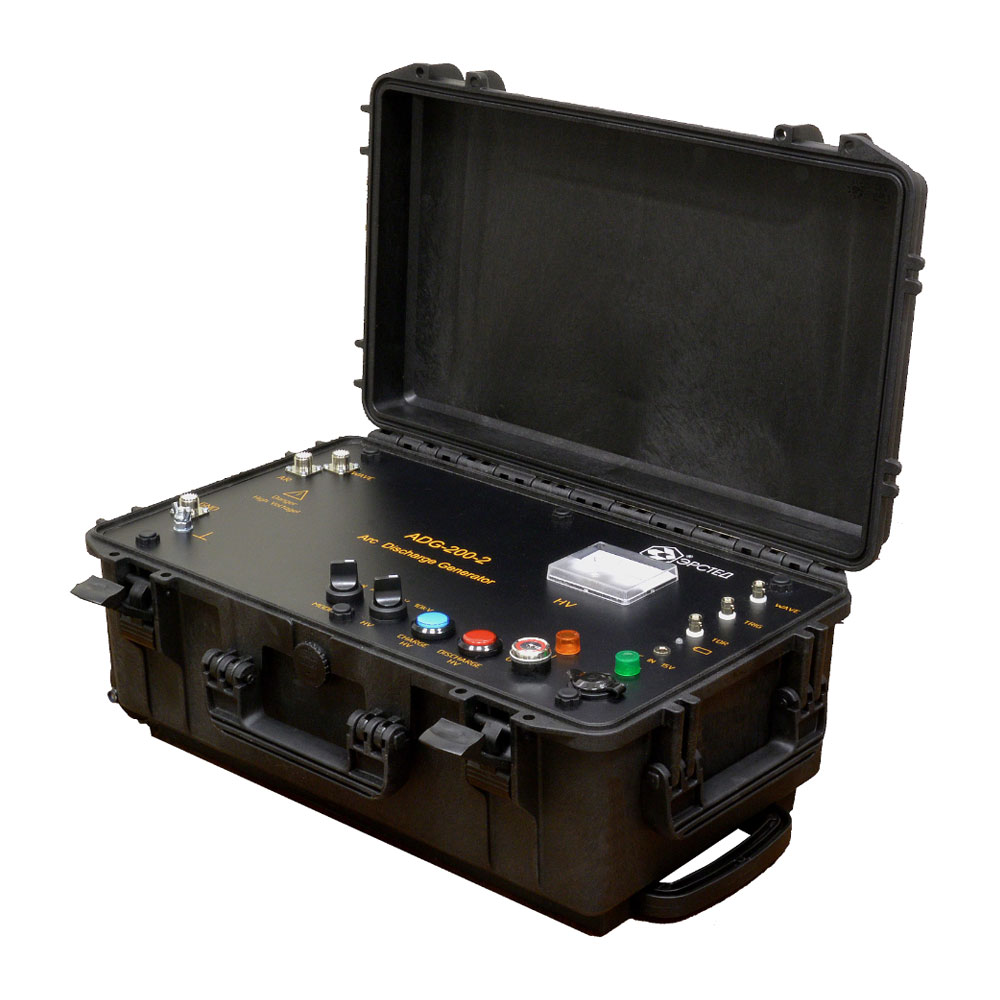

Генератор дуговых разрядов ADG-200-2 предназначен для проведения работ по поиску повреждений в комплексе с рефлектометром РИ-407, TDR-107, TDR-109 и с рефлектометрами других производителей (поддерживающими импульсно-дуговой и волновой методы измерений), существенным образом расширяет их возможности по определению мест высокоомных дефектов, не поддающихся локализации низковольтным импульсным методом.
Методы измерений генератором ADG-200-2 СКАТ-М
Обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных повреждений на силовых кабелях до 10 кВ:
- импульсно-дуговой метод – ИДМ (ARM, метод кратковременной дуги);
- метод колебательного разряда по току – МКР (ICE, метод волны тока).
Особенности генератора ADG-200-2 СКАТ-М
- Полностью автономное питание.
- Малые габариты – комплекс свободно умещается в багажник легкового автомобиля.
- Небольшой вес.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор дуговых разрядов ADG-200-2 СКАТ-М (10 кВ, 200 Дж, 17 кг) | 1 шт. |
| 2 | Зарядное устройство | 1 шт. |
| 3 | Комплект высоковольтных проводов (2 шт.) с зажимами “Крокодил” для подключения к кабелю | 1 шт. |
| 4 | Ключ замка блокировки | 2 шт. |
| 5 | Руководство по эксплуатации ADG-200 | 1 шт. |
| 6 | Разрядник ~3.5 кВ для проверки генератора | 1 шт. |
Дополнительная комплектация генератора ADG-200-2 СКАТ-М
| № | Наименование |
|---|---|
| 1 | Рефлектометр импульсный РИ-407 или TDR-107 |
| 2 | Запасной комплект высоковольтных проводов (2 шт.) с зажимами “Крокодил” для подключения к кабелю |
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон выходного напряжения | от 0 до 10 кВ |
| Ступени выходного напряжения | 4 кВ, 10 кВ |
| Режимы заряда | — прямой заряд кабеля до пробоя (AUTO); — заряд встроенного конденсатора (MANUAL) |
| Максимально запасенная энергия | 200 Дж |
| Время затягивания дуги | от 1 до 10 мс (зависит от внешних условий) |
| Минимальный интервал времени между последовательными разрядами | определяется оператором, но не менее 20 с |
| Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают | — на разъеме TDR – 60 В; — на разъеме WAVE – 120 В; — на разъеме TRIG – 20 В |
| Питание | автономное – внутренний аккумулятор 12 В, 12 A·ч |
| Диапазон рабочих температур | от -20 до +40°С |
| Габаритные размеры | 570х350х200 мм |
| Масса | не более 17 кг |
